UNI8112标准M3.5十字槽圆柱头自攻螺钉

在消费电子壳体装配、小型家电外壳组立、低压电器内部构件固定这类对连接空间有严格限制的场景里，这类十字槽圆柱头自攻螺钉的应用占比一直不低。不同于需要预先攻丝的机牙螺钉，它可以直接在预制的光孔内通过自身螺纹切削成型完成啮合，省去了预制内螺纹的工序，在批量装配的产线上能有效压缩单工位操作时长，尤其适合厚度在0.8mm到2.5mm之间的冷轧钢板、ABS+PC工程塑料、压铸铝合金薄板类基材的连接。

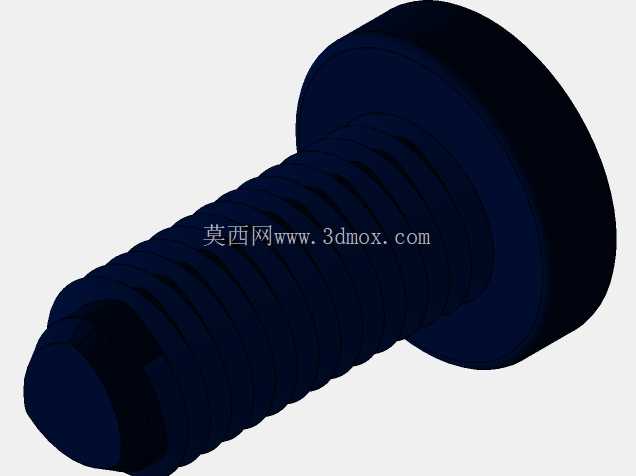

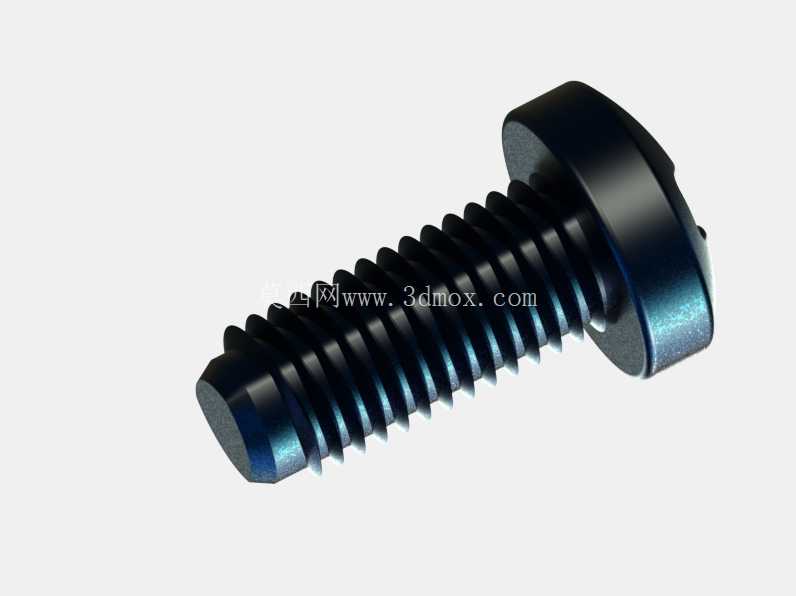

从结构设计逻辑来看，这款螺钉采用圆柱头搭配弧形顶面的构型，头部高度控制在合理区间，既不会像沉头螺钉那样需要在基材表面锪出锥形沉孔占用额外的板材厚度空间，也不会像盘头螺钉那样头部外缘突出过多干涉周边元器件布局。十字槽的驱动构型适配市面通用的PH1号十字批头，装配时批头与槽口的啮合接触面积充足，能有效降低长期使用中槽口滑牙的概率，不管是手持电动起子的半自动装配，还是自动锁螺丝机的全自动送锁工序，都能保持稳定的驱动对位精度，减少批头打滑刮伤螺钉头部表面的情况。

螺纹部分的构型参考了DIN7500自攻螺纹的成熟设计思路，牙型角经过优化，螺纹大径、中径、小径的公差带控制严格，攻入基材时的轴向阻力分布均匀，不会出现攻入瞬间扭矩突增导致的螺钉断裂或者基材开裂问题。螺纹收尾处做了平滑的导向锥，装配时能快速对准预制底孔，不需要额外的扶正工序就能顺利攻入，对于M3.5规格的该款螺钉，适配的预制底孔直径建议控制在2.9mm到3.1mm之间，针对不同硬度的基材可以做0.1mm区间的微调，比如针对硬度较高的压铸铝合金基材，底孔可以取上限值，针对偏软的ABS塑料基材，底孔可以取下限值，保证螺纹啮合后的拉拔力能达到设计要求，不会出现滑牙脱出的问题。

安装边界方面，这款螺钉的头部外径控制在6.5mm左右，装配时需要预留的头部避让空间直径不小于7mm，头部下方的支承面平整，锁紧时对基材表面的压强分布均匀，不需要额外加装平垫圈就能满足表面防压痕的要求，针对有防松需求的场景，也可以在螺钉装配前预涂耐落胶，或者在支承面下加装弹性垫圈，不会因为头部尺寸的问题出现垫圈装配偏移的情况。螺钉的有效螺纹长度覆盖了常用的装配厚度区间，从5mm到30mm的长度规格可以适配不同叠层厚度的连接件，设计选型时只需要保证螺钉攻入基材的有效深度不小于3倍螺距，就能获得足够的连接强度，满足日常使用中的振动、冲击载荷下的连接可靠性要求。

在三维建模过程中，这类标准件的建模需要重点关注螺纹牙型的细节还原，不能用简化的贴图代替真实的螺旋扫掠特征，否则在做整机装配干涉检查、装配工艺模拟的时候，会出现螺纹啮合间隙判断错误的问题，同时头部的十字槽深度、槽口的倒角细节也需要准确还原，方便后续做装配工具的匹配性校验，避免在实际生产中出现批头无法完全插入槽口导致的装配失效问题。另外螺钉头部与螺杆衔接处的圆角过渡也不能忽略，这个位置是螺钉受载时的应力集中区域，准确还原圆角特征才能在后续的有限元强度校核中获得贴近实际的应力分布数据，给结构选型提供准确的参考依据。
