微型9g舵机高精度三维建模设计

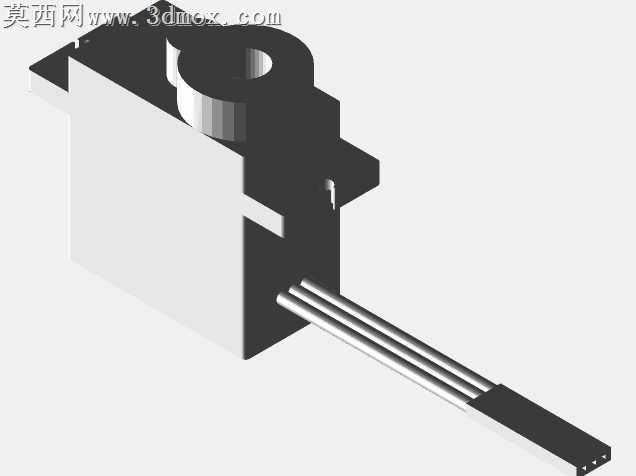

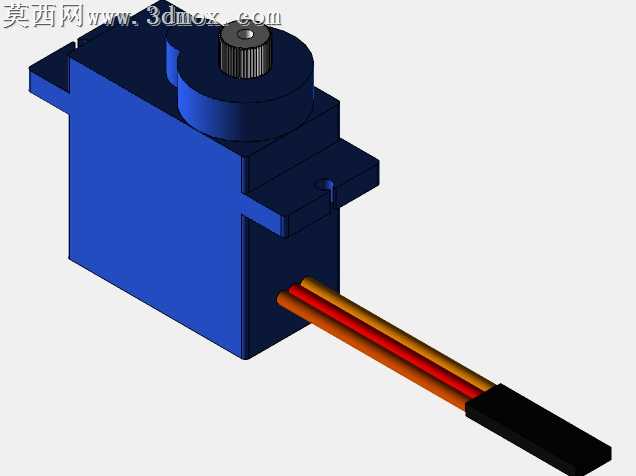

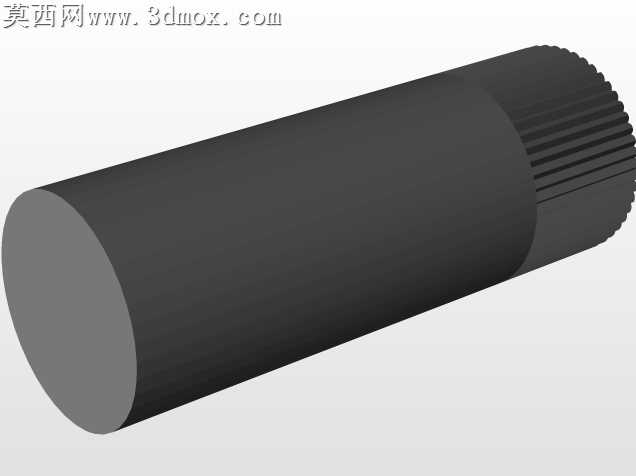

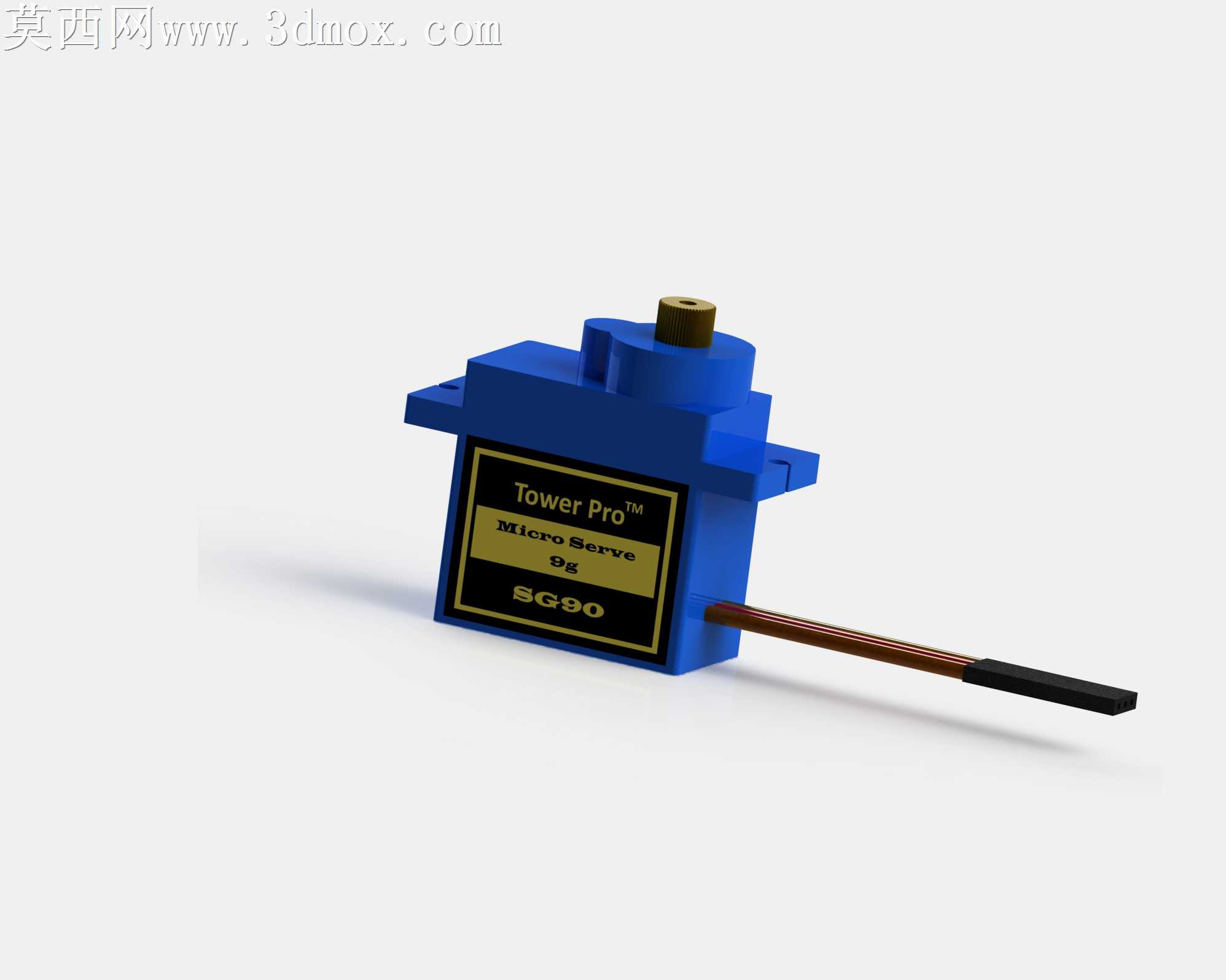

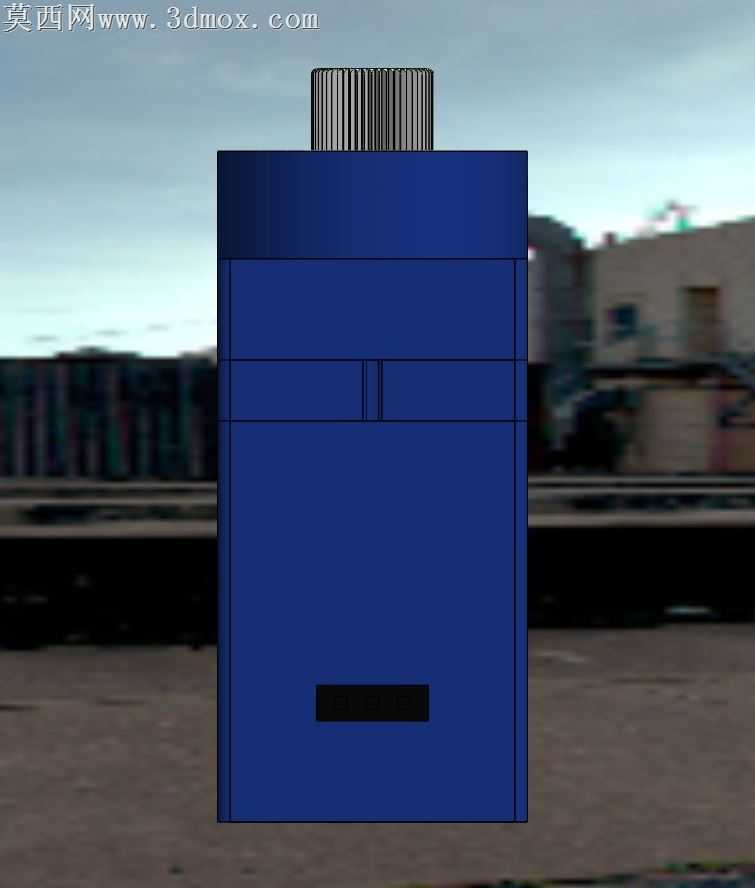

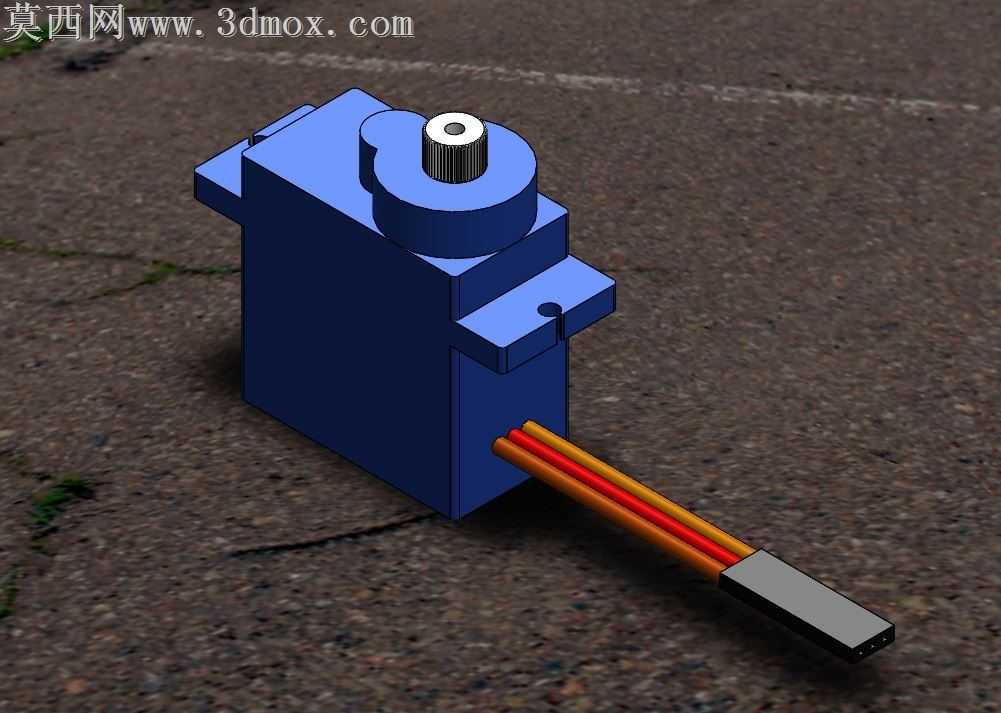

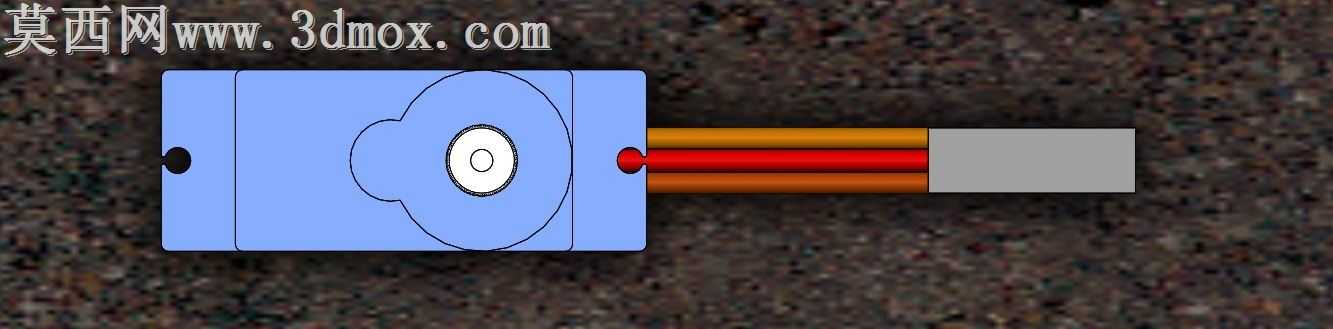

本作品针对RioRand Micro 9g微型舵机开展全参数化三维建模，建模过程严格参照实物测绘尺寸完成，整体还原度达到工业应用级标准。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，先拆分舵机各组成部件逐一构建：首先完成蓝色工程塑料外壳的建模，对外壳的安装凸耳、定位卡槽、顶部输出轴避让孔等结构做了精准还原，外壳的壁厚、圆角过渡均按照实物注塑件的工艺特征设置，避免出现不符合生产逻辑的尖锐结构。随后构建内部核心传动结构对应的外部特征，包括顶部铜质输出轴的台阶结构、轴端的安装孔位，以及侧方引出的信号电源线的走线结构，线缆部分采用扫掠特征完成，还原了线缆外层绝缘层、端部黑色接插端的形态，线缆与壳体衔接处的密封凸台也做了细节刻画。模型中部的标签区域采用贴图配合实体凸台的方式实现，还原了实物标签的排版与标识内容，标签区域的凹陷深度与实物保持一致。渲染阶段采用Keyshot完成材质与光影设置，外壳赋予哑光蓝色工程塑料材质，调整粗糙度参数模拟真实注塑件的表面质感，输出轴赋予抛光黄铜材质，添加轻微的做旧痕迹避免金属质感过于失真，线缆部分分别赋予棕色绝缘PVC材质与黑色硬质塑料接插件材质，标签区域采用哑光覆膜纸张材质，还原标签的轻微反光特性。场景搭建采用纯白无影背景，添加柔和的环境光与主光源，投射软阴影突出舵机的立体结构，各部件的装配间隙做了合理设置，既还原实物的装配精度，又避免出现部件干涉的建模错误。设计过程中充分考虑了模型的可编辑性，所有特征均保留完整参数树，可根据实际需求修改外壳尺寸、输出轴规格、线缆长度等参数，适配不同航模、小型机器人、智能小车的转向控制结构设计需求，模型同时导出了通用STL格式可直接用于3D打印验证，也可保留原始参数文件用于后续的结构优化与二次开发。
