通用型V形槽龙门安装定位基板套件

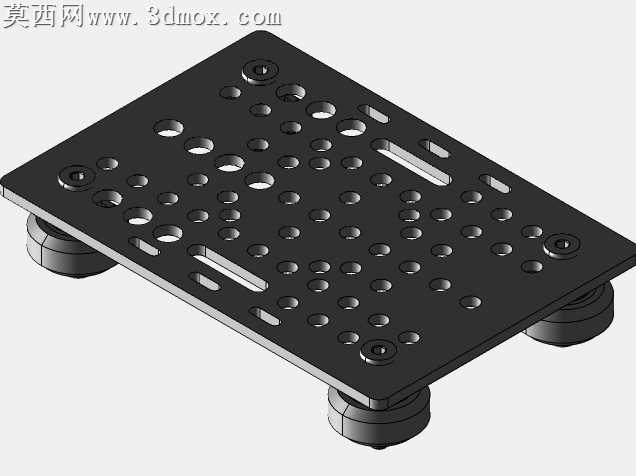

本作品为通用型V形槽龙门安装定位基板套件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械安装基准的公差匹配原则，对基板上的每一处安装孔位、V形槽结构、支撑脚安装位都做了精准的尺寸约束，确保各特征之间的位置度、平行度、垂直度符合机械装配的通用精度要求。建模阶段先完成基板主体的基础轮廓绘制，通过拉伸特征生成基板的基础实体，再按照模块化安装的布局需求，逐一排布不同规格的圆形安装通孔、沉头固定孔、长条形调节槽，其中长条形调节槽采用对称式布局设计，可适配不同跨距的龙门组件安装调节需求，圆形孔位按照标准安装孔距做阵列排布，兼容市面主流的龙门型材、执行组件的安装尺寸。基板四角设计了一体化的支撑脚安装位，支撑脚采用带减震缓冲结构的可调式设计，建模时对支撑脚与基板的配合面做了贴合约束，还原了实际装配时的定位关系，支撑脚底部的防滑减震层做了材质区分，在渲染阶段赋予其哑光橡胶材质，基板主体赋予黑色阳极氧化金属材质，通过调整材质的粗糙度、金属度参数，还原硬质铝合金表面氧化处理后的细腻哑光质感，V形槽的槽面做了轻微的倒角处理，渲染时通过光影效果突出槽体的导向定位功能。整体设计思路围绕通用化、模块化展开，无需额外定制加工即可适配多数小型龙门运动结构的搭建需求，板面上的多规格孔位设计可同时满足传感器、执行器、线缆固定座等多种附属配件的安装需求，V形槽结构可作为直线运动的导向基准，也可作为型材安装的定位基准，减少装配时的调校工作量。建模过程中对所有孔位做了通孔校验，避免出现盲孔、壁厚不均的问题，对板体的边缘做了统一的圆角钝化处理，既消除了锐边带来的安全隐患，也提升了整体的视觉质感，渲染时采用45度斜向顶视视角，搭配柔和的工业产品渲染打光，清晰展现板面上所有孔位、槽体的布局结构，以及支撑脚的装配形态，完整呈现套件的整体结构特征与安装适配性。
