Tekton角头扳手收纳托盘结构设计

这款角头扳手收纳托盘，主要面向机加工车间、设备维保工位、家用工具收纳场景设计，解决成套角头扳手零散摆放、取用不便、易丢失混放的实际问题。日常维保作业中，成套扳手如果随意堆放在工具柜或者工作台面上，每次取用对应规格的扳手都需要翻找，不仅耽误作业时间，还容易出现扳手磕碰损伤开口精度、小规格扳手滑落遗失的情况，这款托盘就是针对这类痛点做的定向结构设计。

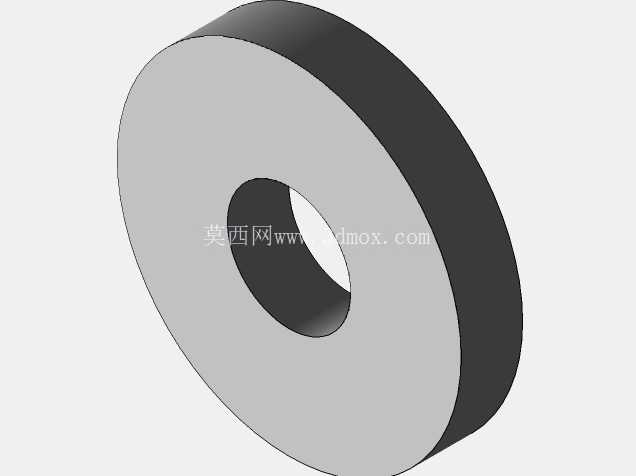

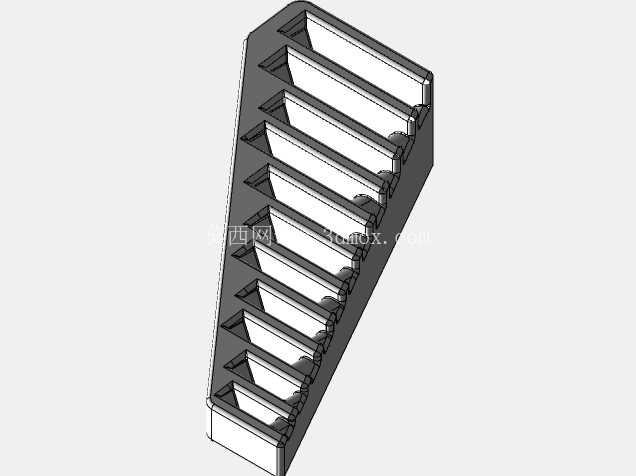

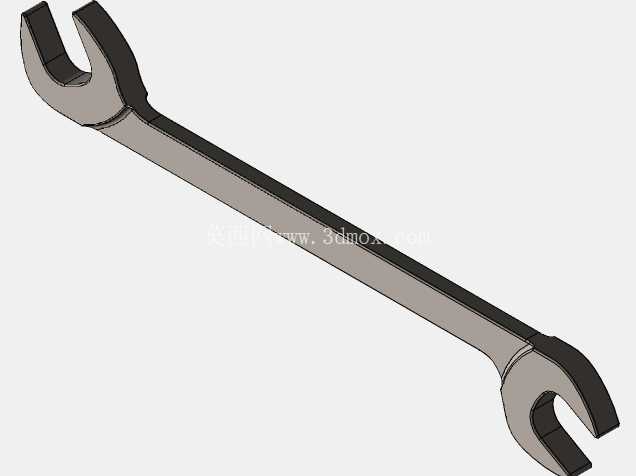

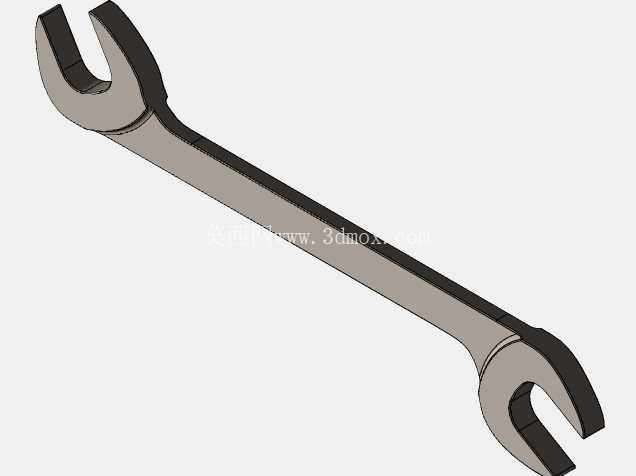

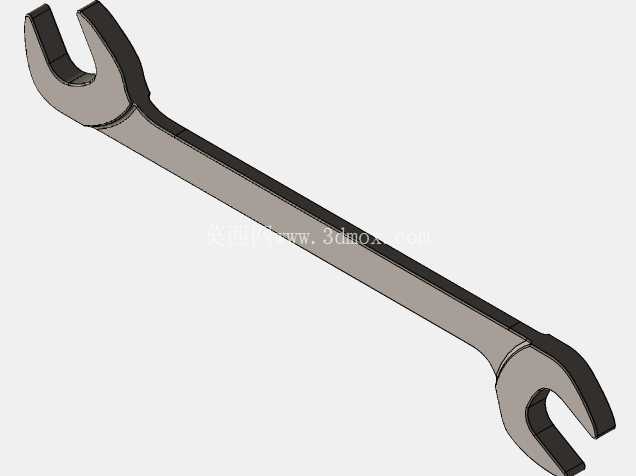

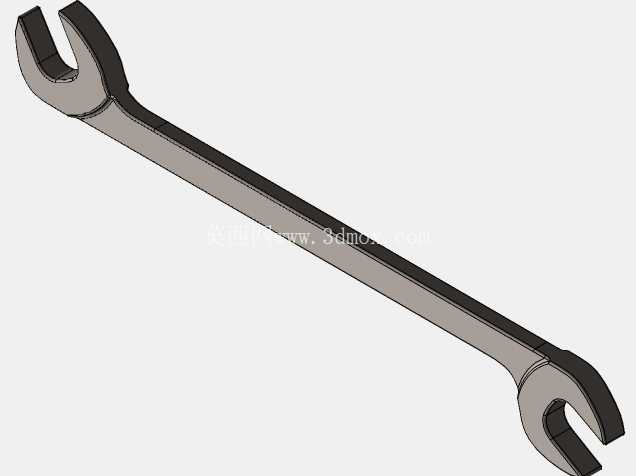

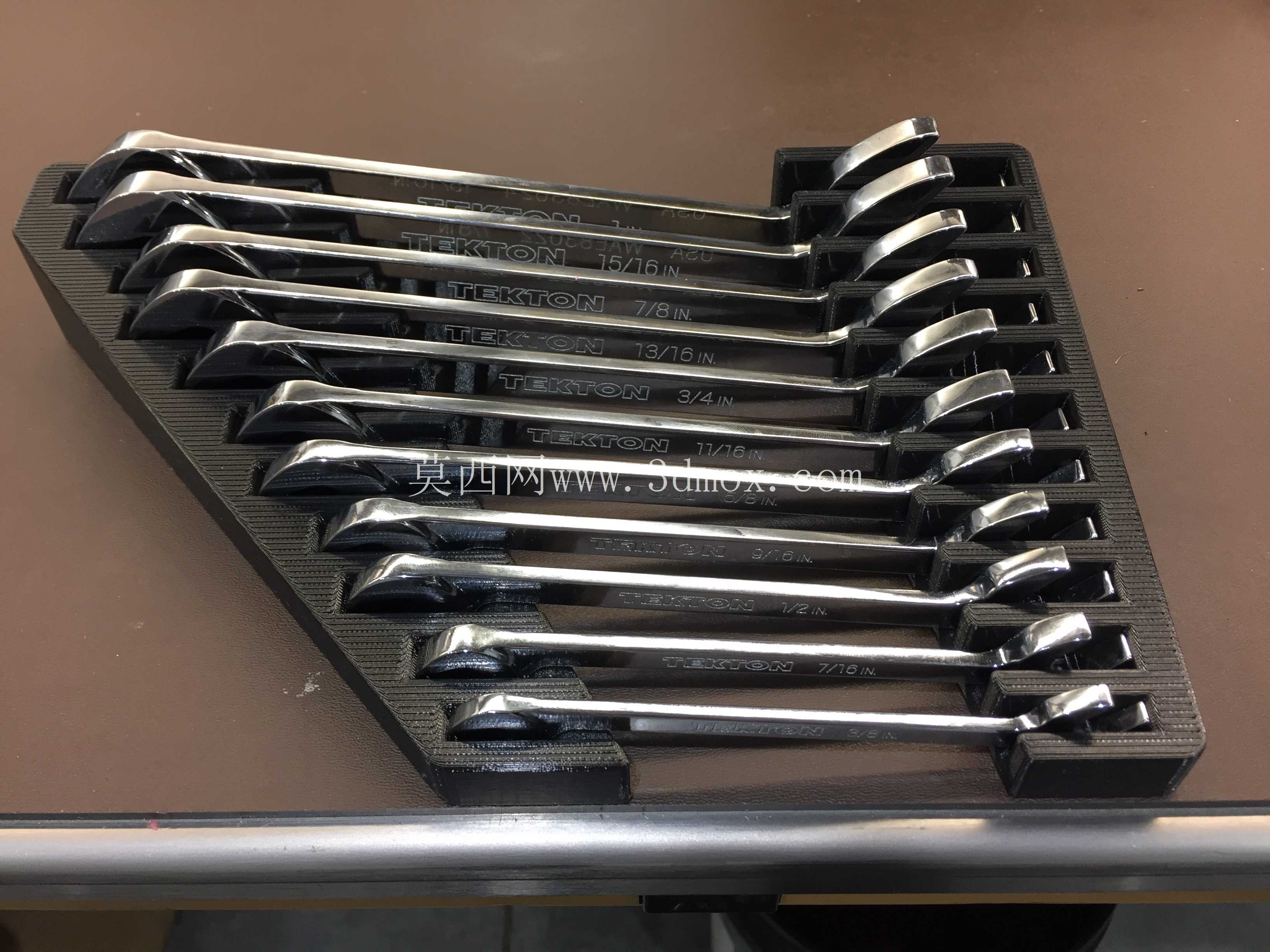

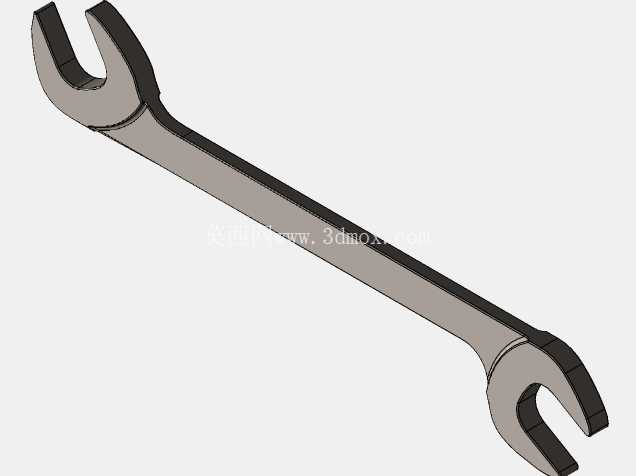

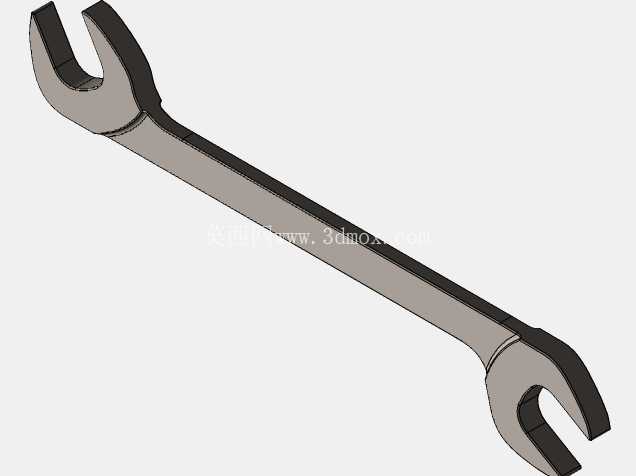

从实际使用场景出发，托盘的每个卡槽都对应单支角头扳手的外形轮廓做了仿形限位，卡槽的深度刚好卡住扳手的杆身中部，不会因为托盘挪动或者工具柜开关的震动导致扳手从槽位脱出，同时每个槽位的开口端做了微小的倒角导向，取放扳手的时候不需要刻意对准，顺着倒角就能滑入卡槽，单手即可完成取放操作，符合一线作业人员的操作习惯。设计过程中参考了主流品牌同规格SAE角头扳手的实际毛坯尺寸，考虑到不同生产批次的扳手杆身直径、头部厚度会有微小公差，卡槽的宽度预留了0.2mm的适配余量，不会出现过紧卡滞或者过松晃荡的情况。

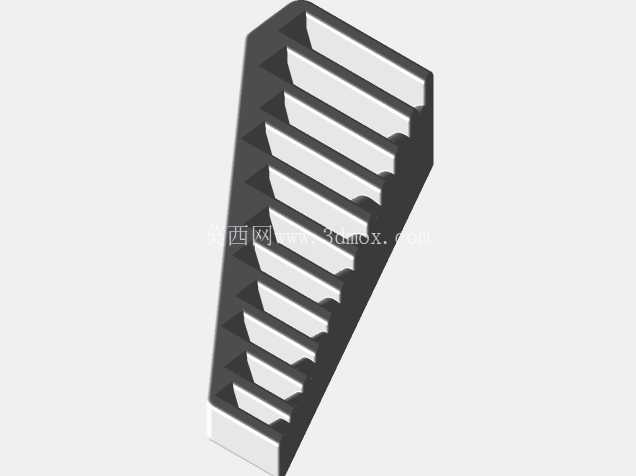

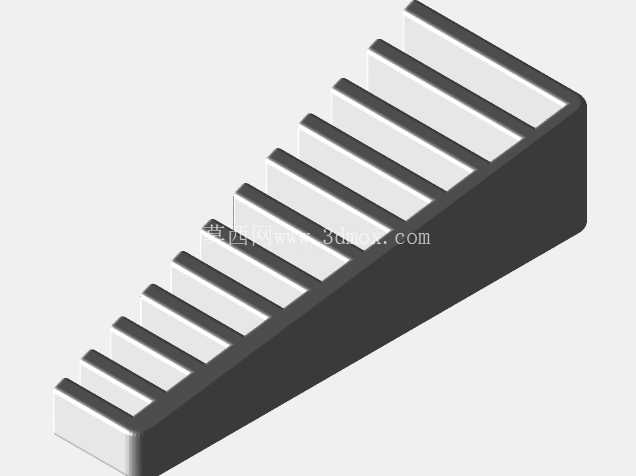

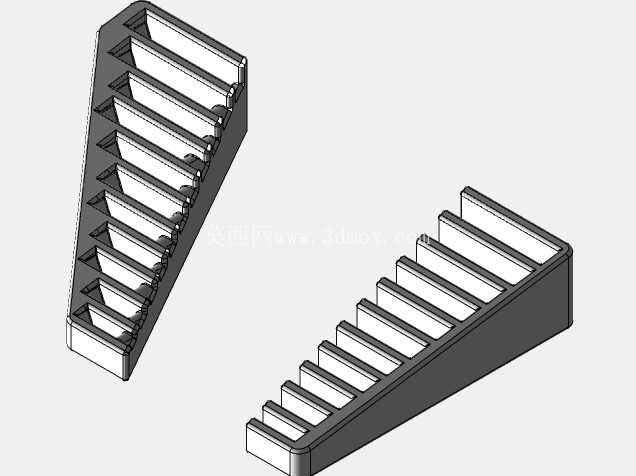

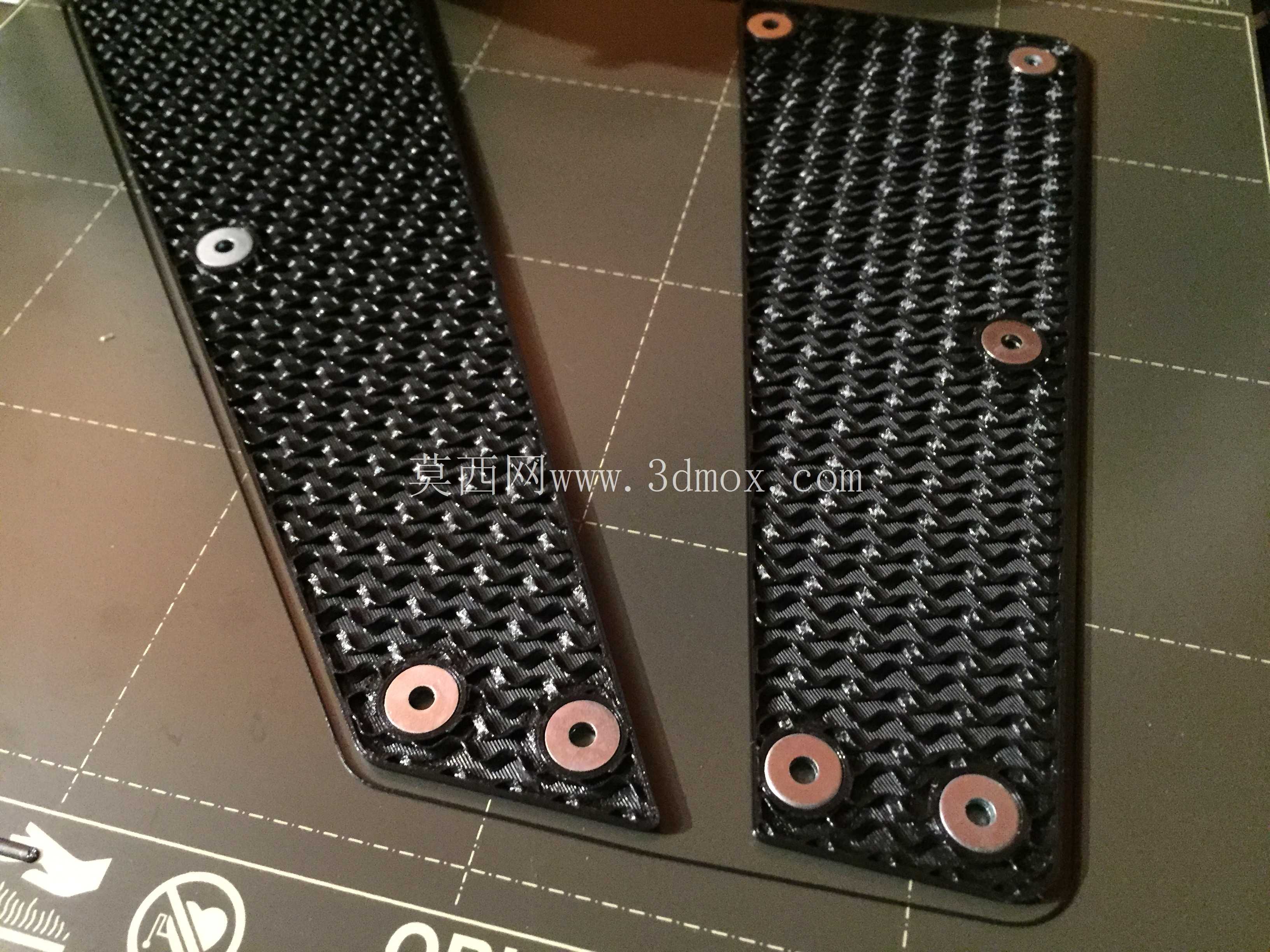

考虑到桌面级FDM3D打印的成型限制，最初的整体式结构在打印时需要添加大量支撑，不仅浪费打印材料，支撑拆除后卡槽内表面的粗糙度也会影响扳手的取放顺滑度，因此将整体结构拆分为左右两个独立的打印单元，拆分位置选在中间扳手杆身的空置区域，拆分后的两个部件都可以无支撑打印，打印完成后只需要将两个单元对齐拼接即可使用，不需要额外的粘接或者紧固件固定，拼接处的定位凸台做了0.15mm的过盈配合，拼接后不会出现错位松脱的情况。托盘的底部做了1.5mm厚度的整面底板，边缘做了2mm高度的围边，既可以避免托盘放在工作台面上时被油污、铁屑污染底部，也能提升整体结构的刚性，不会因为长时间放置扳手出现翘曲变形。

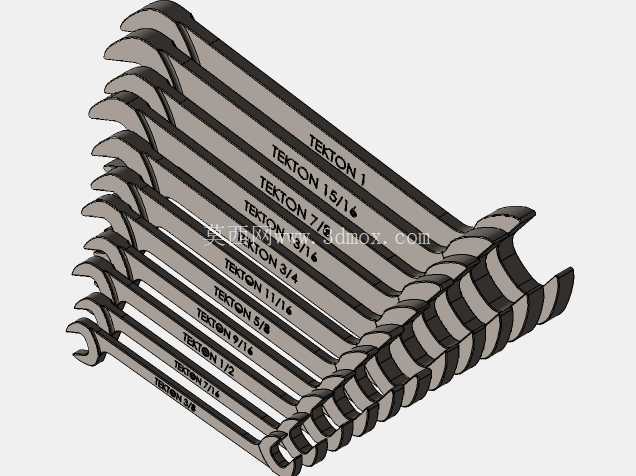

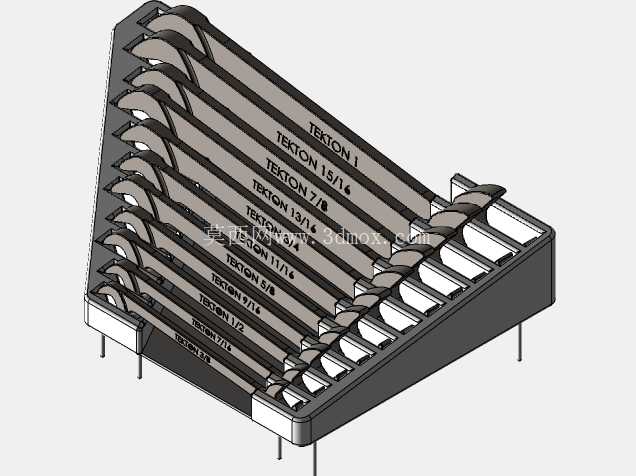

安装边界方面，托盘的整体外轮廓尺寸适配常规标准工具车抽屉的内部净空，放入抽屉后不会因为抽屉推拉出现整体滑移，不需要额外做固定处理；如果是放在工作台面上使用，底部预留了粘贴防滑胶垫的凹槽，用户可以自行粘贴橡胶防滑垫，避免取用扳手时托盘跟着滑动。每个卡槽的位置按照扳手的规格从小到大依次排列，对应位置可以粘贴规格标识，作业人员可以快速定位需要的扳手规格，取用完后也能快速归位，有效提升工具管理的效率。托盘的壁厚设计为2.5mm，在保证结构强度足够承受整套扳手重量的前提下，尽可能减少打印材料的消耗，同时壁厚均匀，避免打印过程中出现壁厚不均导致的收缩变形问题。

实际使用过程中，这款托盘不仅可以规整存放扳手，还能快速清点工具数量，作业完成后只需要查看卡槽是否有空缺，就能确认是否有扳手遗落在作业现场，避免工具遗失在设备内部造成安全隐患。针对维保场景中常见的扳手沾附油污的情况，托盘的表面做了光面处理，沾染油污后只需要用抹布擦拭即可清理，不会因为表面粗糙残留油污难以清洁。卡槽的限位结构设计在扳手的非工作部位，不会接触扳手的开口工作端，避免长期存放过程中卡槽剐蹭损伤扳手的开口精度，保证扳手的使用寿命。
