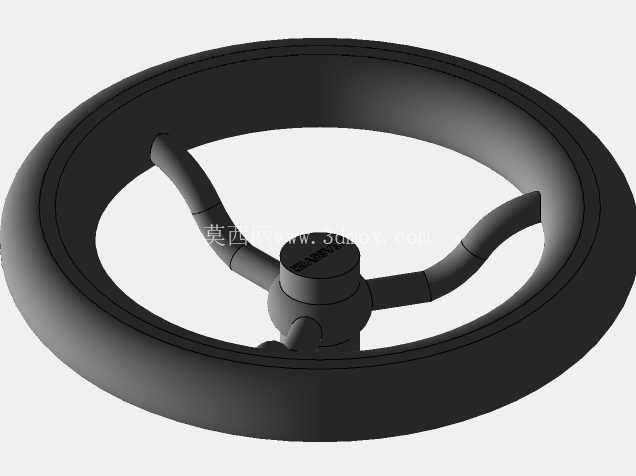

三辐弯臂式手轮转向操作构件

　　这类三辐弯臂结构的手轮构件，常被应用在各类需要手动调节行程、切换工位、锁紧定位的工业设备操作端，从中小型机床的进给调节工位，到管道阀门的启闭操作端，再到工装夹具的锁紧调节位置，都能见到同结构操作件的实际应用。区别于直辐条手轮的生硬受力结构，这款手轮的三根辐条采用了弧形弯臂设计，在操作人员转动轮盘施加周向力时，弯臂结构能够更好地分散握持受力，避免直辐条结构在大扭矩操作时出现的应力集中问题，长期高频操作下也不容易出现辐条根部的疲劳断裂情况。

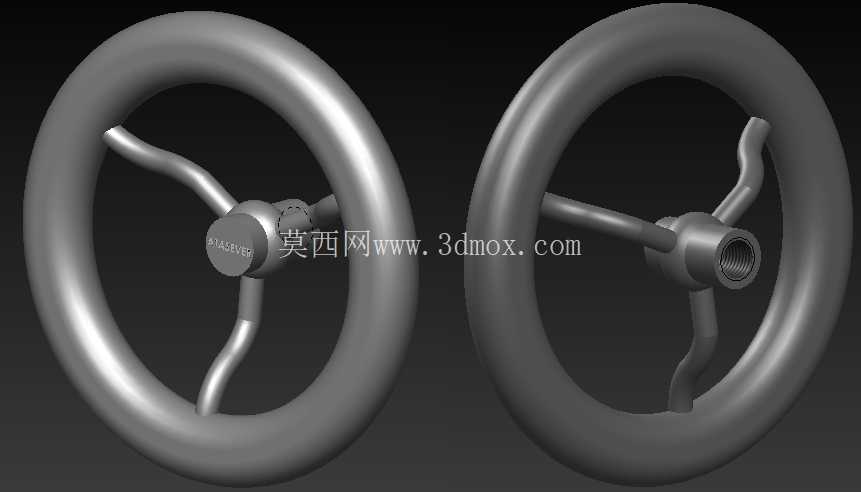

　　轮盘部分采用了等直径的圆环截面设计，握持时的贴合度更好，不管是戴劳保手套操作还是徒手转动，都能获得足够的摩擦力，不会出现施力打滑的问题，轮盘的截面直径经过适配性设计，既不会因为过细导致握持硌手，也不会因为过粗增加不必要的整体重量。中心的连接毂部分设计了内螺纹安装孔，能够直接和配套的调节丝杆、阀杆端部进行螺纹连接，不需要额外加装过渡连接套，安装时只需要对准杆端螺纹旋紧，再配合侧面的紧定螺钉完成周向锁止，就能避免转动手轮时出现和连接杆的相对滑转问题。连接毂和三根弯辐条的衔接位置做了圆弧过渡处理，没有尖锐的直角棱边，在铸造或者机加工过程中能够减少应力集中点，提升构件的整体结构强度，同时也能避免操作时尖锐棱边划伤操作人员的手部。从安装边界来看，这款手轮的整体外径适配多数中小型设备的操作空间需求，安装后突出安装面板的厚度控制在合理范围，不会因为突出过多导致操作人员过往时发生磕碰，也不会因为突出量过小导致握持操作时手部蹭到设备面板。在实际设备选型过程中，这类手轮通常会根据操作端需要的输入扭矩匹配对应尺寸，大扭矩调节工位选用更大直径的轮盘，利用更长的力臂降低操作人员需要施加的作用力，小空间调节工位则选用更小直径的规格，适配狭窄的安装操作空间。

　　设计这类手轮结构时，首先要确认中心连接螺纹的规格和配套杆端的匹配度，保证螺纹旋合长度足够传递操作扭矩，不会因为旋合长度过短导致螺纹滑牙；其次要核算三根弯辐条的截面强度，在承受最大操作扭矩时，辐条根部的弯曲应力要低于材料的许用应力值，避免大扭矩操作时出现辐条变形甚至断裂的问题；轮盘的圆度公差也要控制在合理范围，转动时不会出现明显的偏摆，保证操作时的手感平顺。和直柄手轮、十字把手这类操作件相比，这种圆环式三辐手轮能够在360度任意位置握持施力，不需要反复调整握持位置就能完成多圈转动操作，在需要连续转动调节的工位上，操作效率要明显高于其他结构的手动操作件。

　　中心连接毂的端面设计为平整结构，安装时能够和杆端的定位端面紧密贴合，保证手轮安装后和连接杆保持垂直，不会出现安装倾斜导致的转动卡滞问题。辐条的弯曲弧度经过反复优化，既保证了足够的结构强度，也让操作人员在快速转动手轮时，手指不会被辐条和轮盘的衔接位置卡住，操作流畅度更好。这类手轮的材质通常根据使用环境选择，普通车间环境下采用铸铁材质表面做喷塑处理就能满足防锈和强度需求，在有腐蚀介质的化工环境下则可以选用不锈钢或者工程塑料材质，适配不同的工况使用需求。
