SOLIDWORKS竞赛用连杆类铸造结构练习件

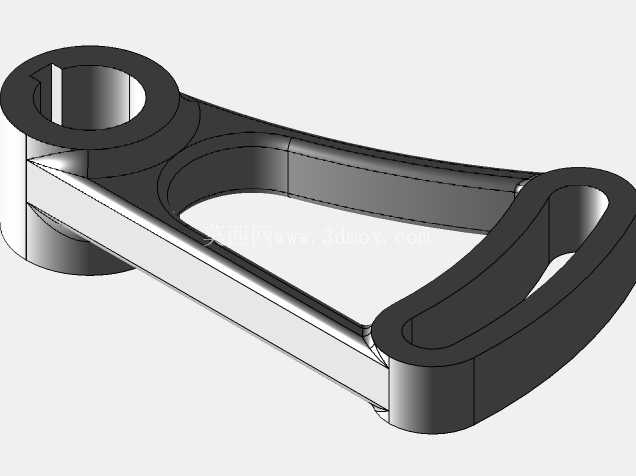

　　这套连杆类构件的结构设计，核心面向铸造工艺成型的实操训练场景，在机械结构传动体系中，这类带双端铰接孔的异形连杆，常作为动力传递的中间连接件，适配小载荷工况下的摆动、往复传动需求，常见于小型轻工机械、手动工具的传动链路中，承担两端部件之间的力传递与运动轨迹约束作用。从结构功能来看，构件两端设置的同轴圆柱铰接孔，是核心的装配基准面，孔位的圆柱度、两端孔的中心距公差，直接决定了装配后传动的顺畅度，若中心距偏差超出允许范围，装配时会出现铰接轴卡滞，传动过程中会产生额外的侧向载荷，加速铰接位的磨损，缩短构件的实际使用寿命。

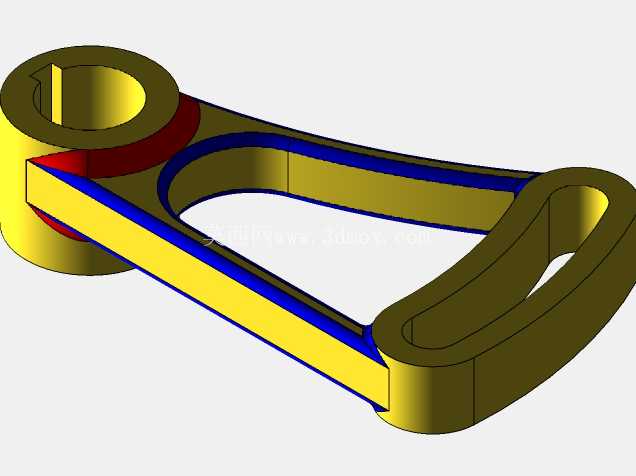

　　设计过程中首先要确定两端铰接孔的中心距作为核心尺寸基准，再顺着力的传递路径规划中间连接臂的截面形态，连接臂采用变截面的流线型过渡，并非单纯的外观考量，而是匹配铸造工艺的成型需求——均匀的壁厚可以避免铸件冷却过程中出现缩孔、缩松缺陷，同时流线型的外轮廓可以降低应力集中系数，让构件承受交变载荷时，不会在截面突变位置出现应力峰值导致的断裂失效。构件上不同颜色标注的区域，对应铸造工艺的不同处理要求，蓝色区域为需要后续机加工的配合面，红色区域为铸造圆角的重点控制位置，黄色区域为铸件非加工的毛坯面，这种分色标注的方式，能让工艺人员快速识别不同区域的精度要求，减少工艺编制时的信息偏差。

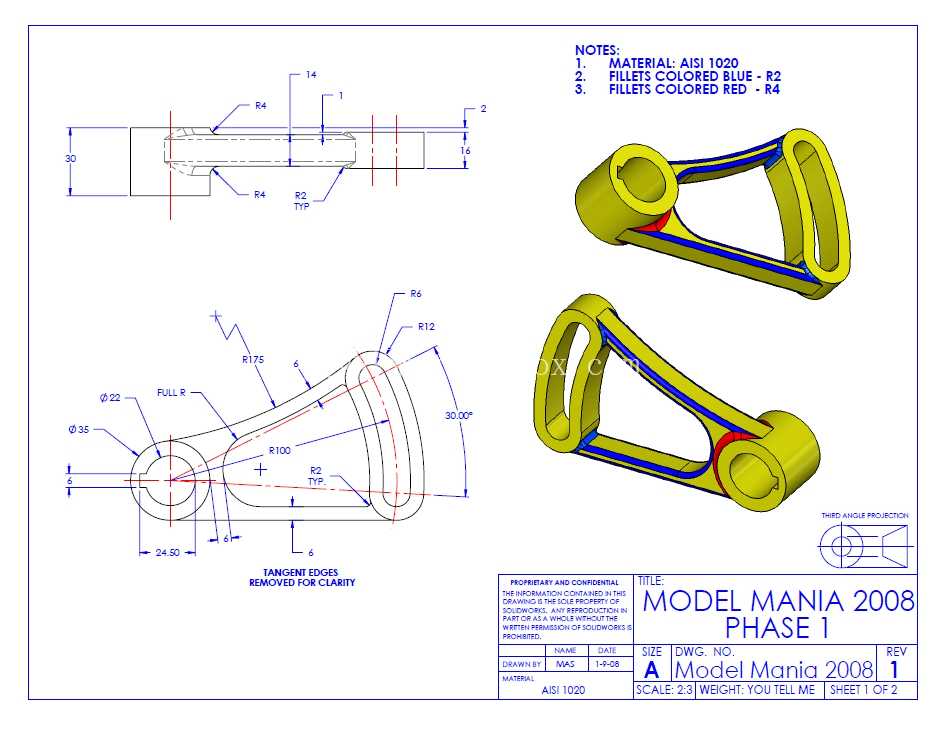

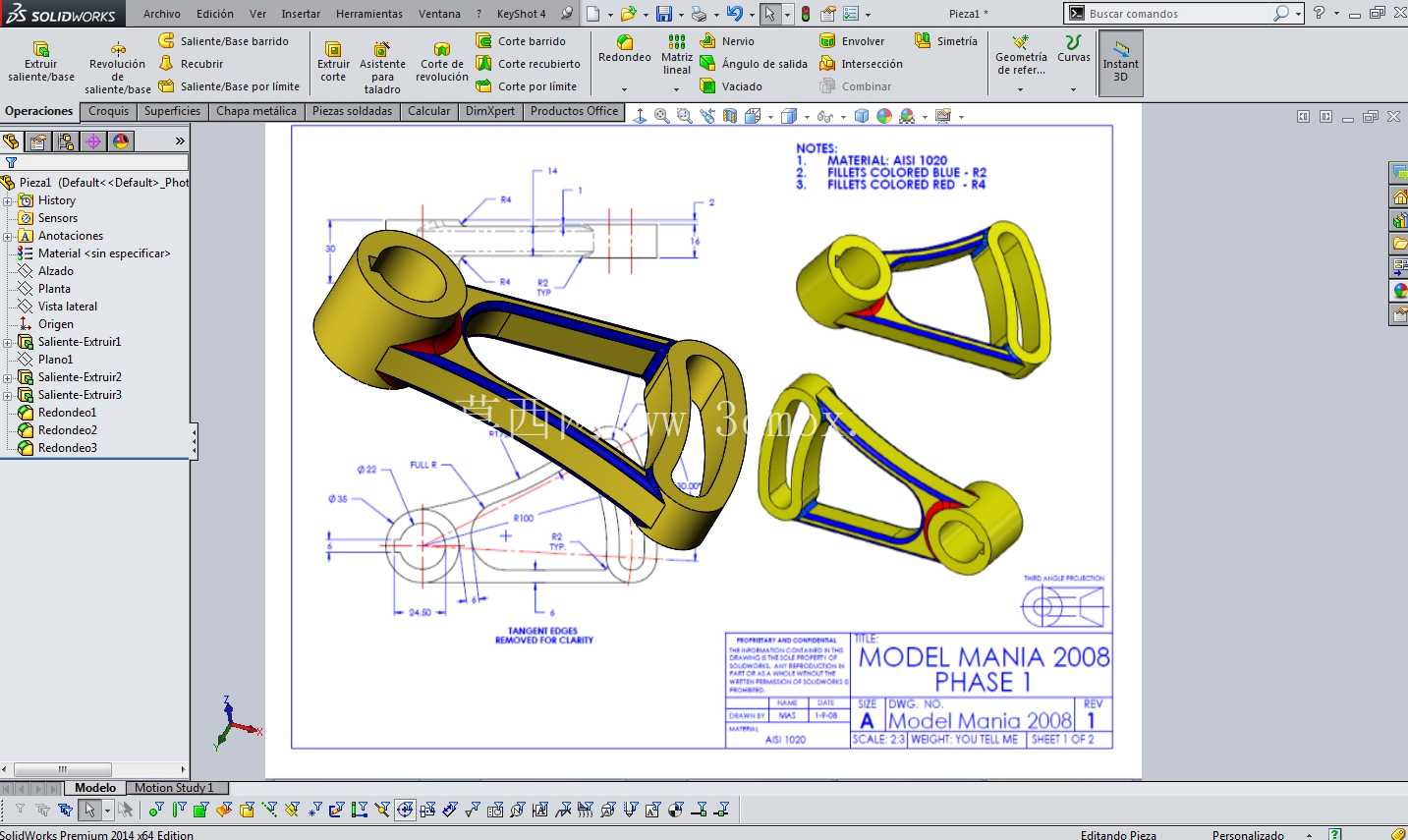

　　从安装边界来看，两端铰接孔的孔径、孔深尺寸，决定了适配铰接轴的规格范围，连接臂的外轮廓最大宽度、厚度尺寸，需要匹配安装空间的避让要求，避免构件摆动过程中与周边其他零部件发生运动干涉。建模过程中需要先绘制二维工程图的尺寸约束，确定各段轮廓的定位尺寸，再通过拉伸、放样等特征生成基础实体，之后对所有锐边位置添加符合铸造工艺要求的圆角，圆角半径的取值要匹配相邻位置的壁厚，避免出现圆角过大导致的局部厚壁，或是圆角过小导致的铸造充型困难。这类练习构件的设计，本质是把铸造工艺要求、结构力学性能、装配公差要求整合到同一个建模过程中，让建模者在绘制特征的过程中，同步考虑后续生产、装配环节的实际约束，而不是单纯追求几何外形的相似度。

　　比如中间连接臂的内侧镂空结构，一方面是为了降低构件的整体重量，减少传动过程中的惯性力，另一方面也是为了优化铸件的壁厚分布，让整个构件的壁厚尽可能保持均匀，减少冷却过程中的变形量。两端铰接孔的端面设置有凸台结构，这个凸台的作用是增加铰接位的接触长度，提升铰接连接的稳定性，同时凸台的端面作为机加工的基准面，加工时可以直接以凸台端面定位，减少装夹找正的时间。在实际生产场景中，这类连杆铸件通常采用砂型铸造的方式成型，毛坯成型后需要对两端铰接孔进行镗削加工，保证孔的尺寸精度与表面粗糙度，非加工面只需要去除飞边毛刺即可投入装配。建模时需要特别注意拔模斜度的设置，所有沿着开模方向的侧壁都要添加符合工艺要求的拔模角度，避免起模时损坏砂型，同时拔模角度的取值不能过大，避免后续加工余量超出合理范围。构件上的尺寸标注全部以铰接孔中心为基准，这种基准统一的标注方式，能减少加工过程中的基准转换误差，让各个形位公差的检测更加便捷。
