Star32J星形车床弹性夹头结构设计

在走心机、小型精密车床的棒料加工场景里，弹性夹头是决定装夹同轴度、重复定位精度的核心功能部件，这款适配Star32J机型的星形弹性夹头，针对小直径棒料的高速车削工况做了针对性的结构优化，和常规三爪卡盘相比，它的装夹接触面积更大，夹紧力分布更均匀，加工细长棒料时不会出现夹伤工件表面、夹持偏摆导致的尺寸超差问题，在批量加工小型精密轴类、接插件零件、医疗小五金件的产线上，这类夹头的装夹效率比手动卡盘高出60%以上，配合机床的自动送料机构可以实现无人值守的连续加工。

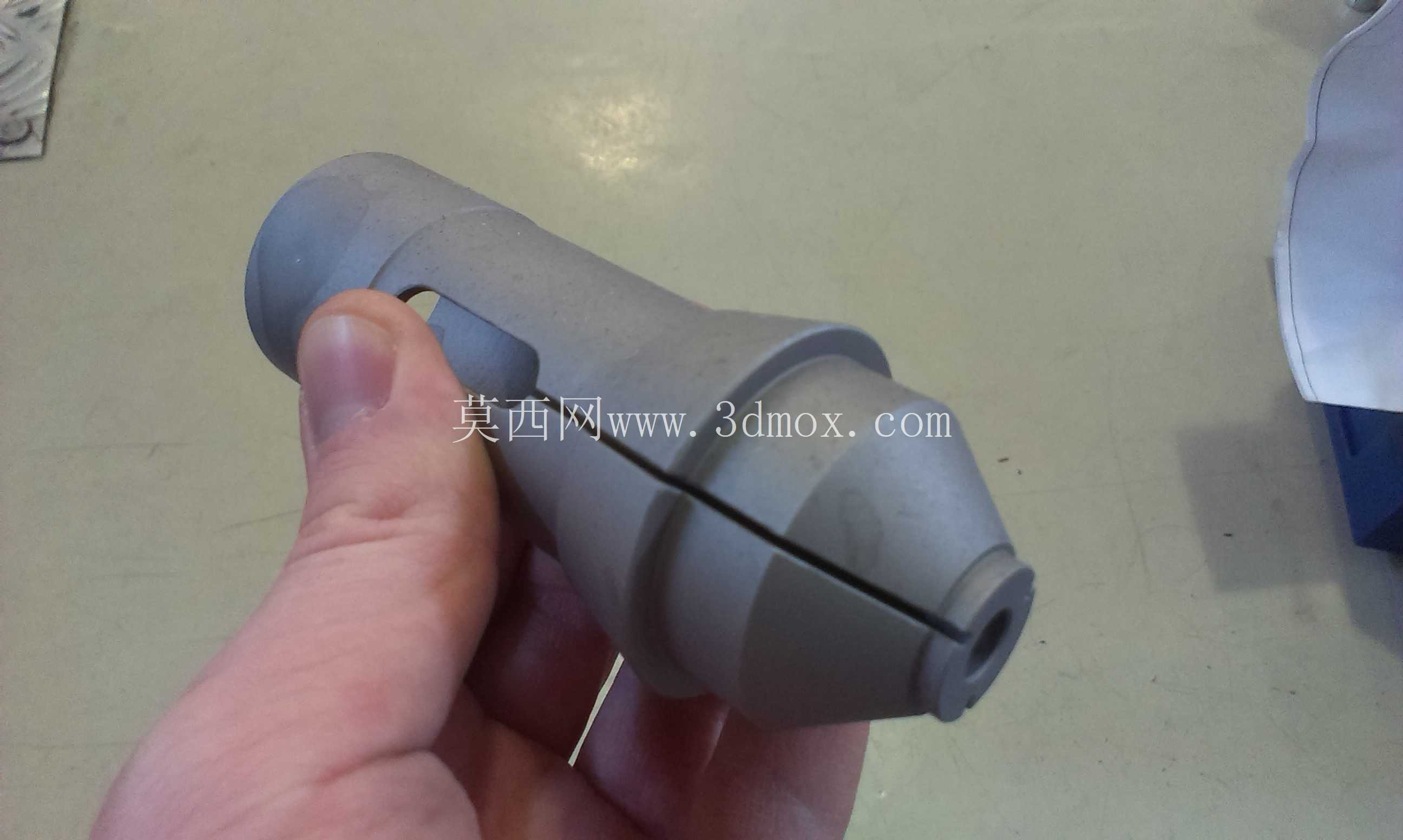

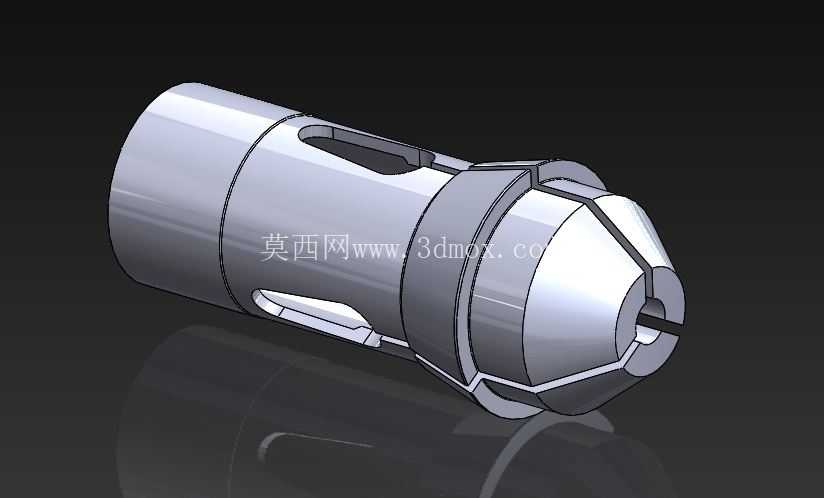

从结构设计逻辑来看，这款夹头采用了轴向开槽的弹性变形结构，头部的四瓣星形开槽是核心的变形单元，和常规三瓣开槽的筒夹相比，四瓣结构的夹紧力分布更均匀，每个瓣片的变形量一致性更好，装夹六角棒料、异形截面棒料时的贴合度更高，不会出现局部应力集中导致的瓣片断裂问题。夹头的外锥面和机床主轴的内锥孔配合，依靠拉杆的轴向拉力推动夹头轴向位移，通过锥面的楔紧作用实现瓣片的径向收缩，从而抱紧待加工棒料，锥面的配合角度经过反复校核，既保证足够的自锁性能，避免高速切削时夹头松脱，又能在松开时让瓣片充分回弹，保证棒料送进时不会出现卡滞。

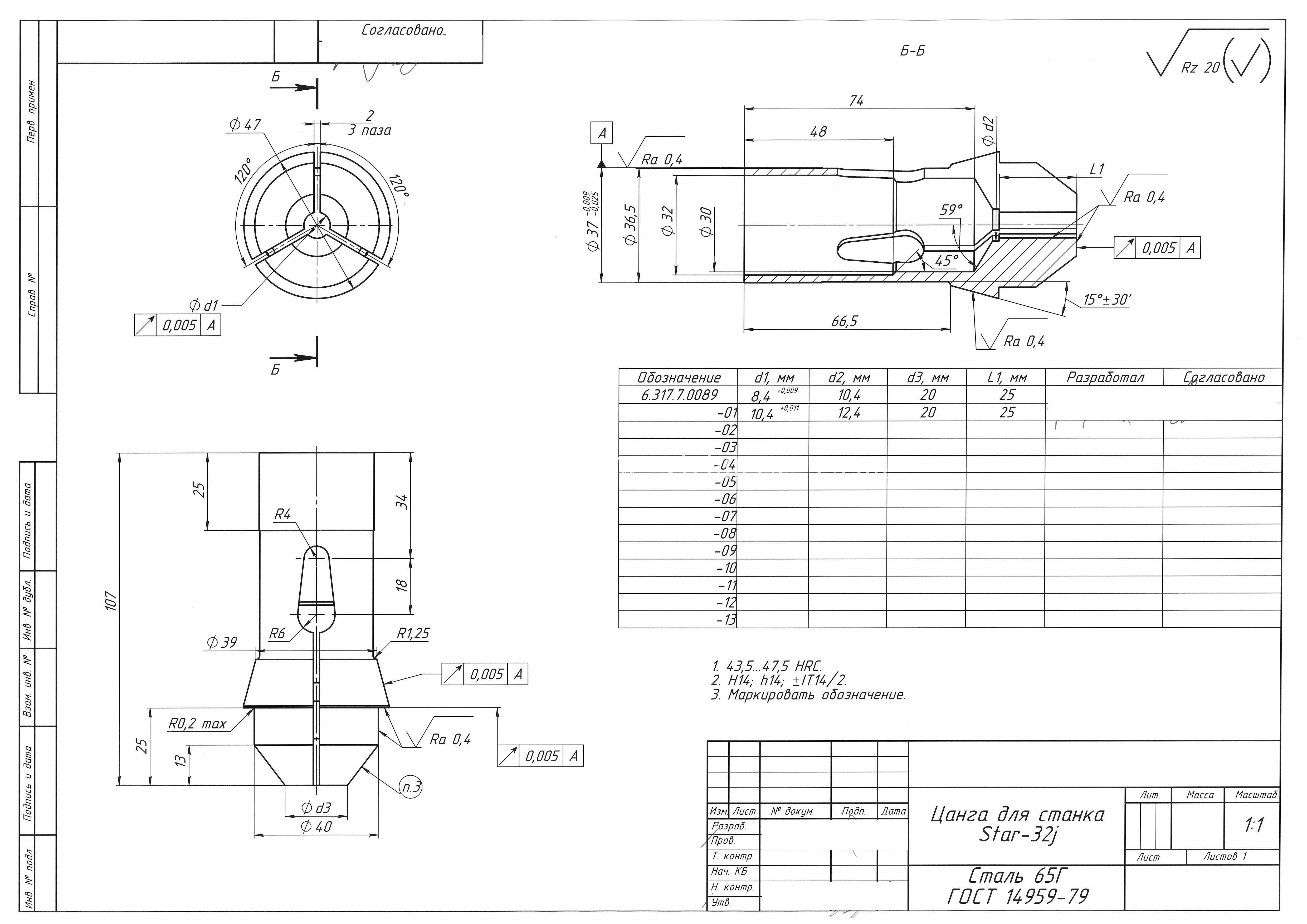

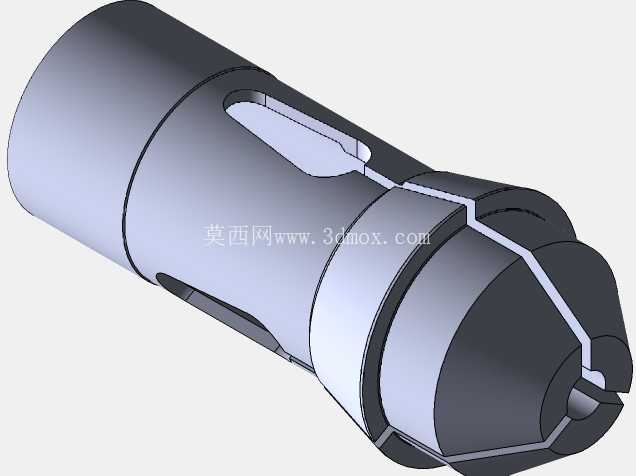

夹头的中段设计了两个对称的轴向长槽，这两个槽的作用是给夹头的弹性变形提供足够的变形余量，同时兼顾夹头整体的刚性，槽的宽度、深度和长度经过参数化仿真验证，在保证最大夹紧变形量满足0.5mm夹持范围的前提下，把夹头的整体变形控制在弹性区间内，避免反复夹紧松开后出现塑性变形导致的精度丧失。夹头的尾部设计了和机床拉杆配合的定位台阶，安装时台阶端面和拉杆端面贴合，保证夹头的轴向定位精度，控制夹头在主轴内的轴向窜动在0.005mm以内，这一点对于加工端面、台阶轴类零件的尺寸一致性至关重要。

从安装边界尺寸来看，这款夹头的总长、外锥大端直径、尾部定位直径完全适配Star32J走心机的主轴安装尺寸，不需要做任何改装就可以直接替换原厂夹头，夹持范围覆盖3mm到20mm直径的棒料，适配圆棒、六角棒、四方棒等常见的棒料截面形式。夹头的内孔夹持面做了精密的磨削加工，表面粗糙度控制在Ra0.8以内，和棒料的接触面积达到85%以上，高速旋转时的动平衡等级达到G2.5，在主轴转速8000转的工况下不会出现明显的振动，能够满足硬质合金刀具高速切削的装夹要求。

在实际加工场景中，这类弹性夹头的使用寿命和加工材料、夹紧力调整有直接关系，加工铜、铝等软质材料时，适当降低拉杆的拉力，避免夹伤工件表面；加工不锈钢、合金钢等硬质材料时，适当提高夹紧力，避免切削时棒料打滑。夹头的弹性瓣片部位采用了优质弹簧钢材质，经过淬火回火处理后硬度达到HRC45-50，既有足够的弹性保证反复变形不失效，又有足够的耐磨性保证长期使用后内孔不会出现磨损拉伤，正常使用工况下，夹持面的磨损量在加工10万件零件后仍能控制在0.01mm以内，重复装夹精度保持在0.01mm以内。

和普通的ER夹头相比，这款星形夹头的结构更紧凑，安装后悬伸量更短，主轴的整体刚性更好，加工深孔、小直径细长轴时的让刀量更小，零件的圆柱度、表面粗糙度更容易保证。夹头头部的开槽末端设计了应力释放圆孔，避免开槽根部的应力集中导致的瓣片断裂，这一细节设计在高速夹紧、频繁换料的批量加工场景中，能够将夹头的断裂失效概率降低70%以上，减少产线因为夹具故障导致的停机时间。在做三维建模时，夹头的锥面配合公差、开槽的变形量仿真、动平衡校正都是建模过程中需要重点校核的环节，每个尺寸的公差设定都要结合实际的加工工艺、装配要求来确定，不能只做外观的曲面建模，要充分考虑零件实际加工时的工艺可行性，比如锥面的磨削余量、开槽的线切割加工路径、热处理后的变形补偿量，这些细节都会直接影响最终夹头的实际使用性能。
