机加工用分度钻夹具结构设计

在中小批量回转类零件的钻削加工场景里，这类分度钻夹具的应用覆盖了法兰盘类零件周向孔加工、轴套类零件径向等分孔钻削、小型异形件角度孔位加工等多个常见工序，能替代划线找正的传统作业方式，大幅降低钻床操作工的重复找正时间，也能避免多次装夹带来的孔位角度偏差。从实际加工场景来看，这类夹具常配套台式钻床、立式钻床使用，安装时通过底座的安装槽配合T型螺栓固定在钻床工作台上，底座的支撑面做了精加工处理，平面度控制在0.02mm以内，保证夹具安装后与钻床主轴的垂直度偏差在允许范围内，避免钻孔出现偏斜。

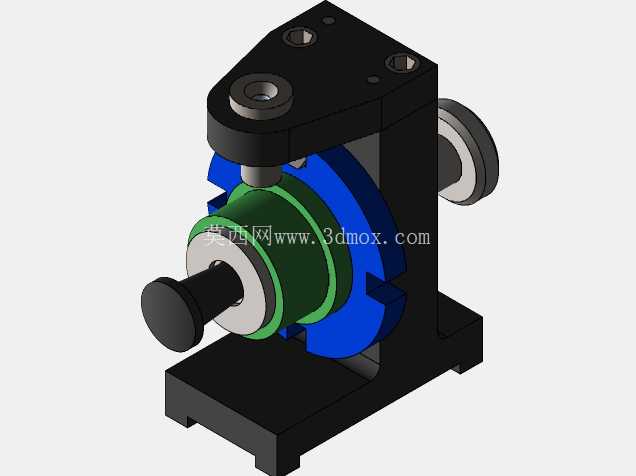

这套夹具的核心功能是通过分度机构实现工件的周向角度定位，装夹时工件套在主轴定位端，通过前端的压紧旋钮带动顶紧机构将工件轴向锁死，保证加工过程中工件不会出现轴向窜动；分度盘与主轴采用过盈配合加平键连接，避免分度过程中出现相对转动，分度时扳动侧面的定位销手柄，拔出定位销后转动主轴带动工件转过对应等分角度，定位销在弹簧作用下卡入分度盘的对应定位槽，即可完成一次分度，定位槽的位置精度直接决定了孔位的角度公差，这类夹具的分度定位精度通常可以控制在±0.05°以内，能够满足普通钻削加工的位置度要求。

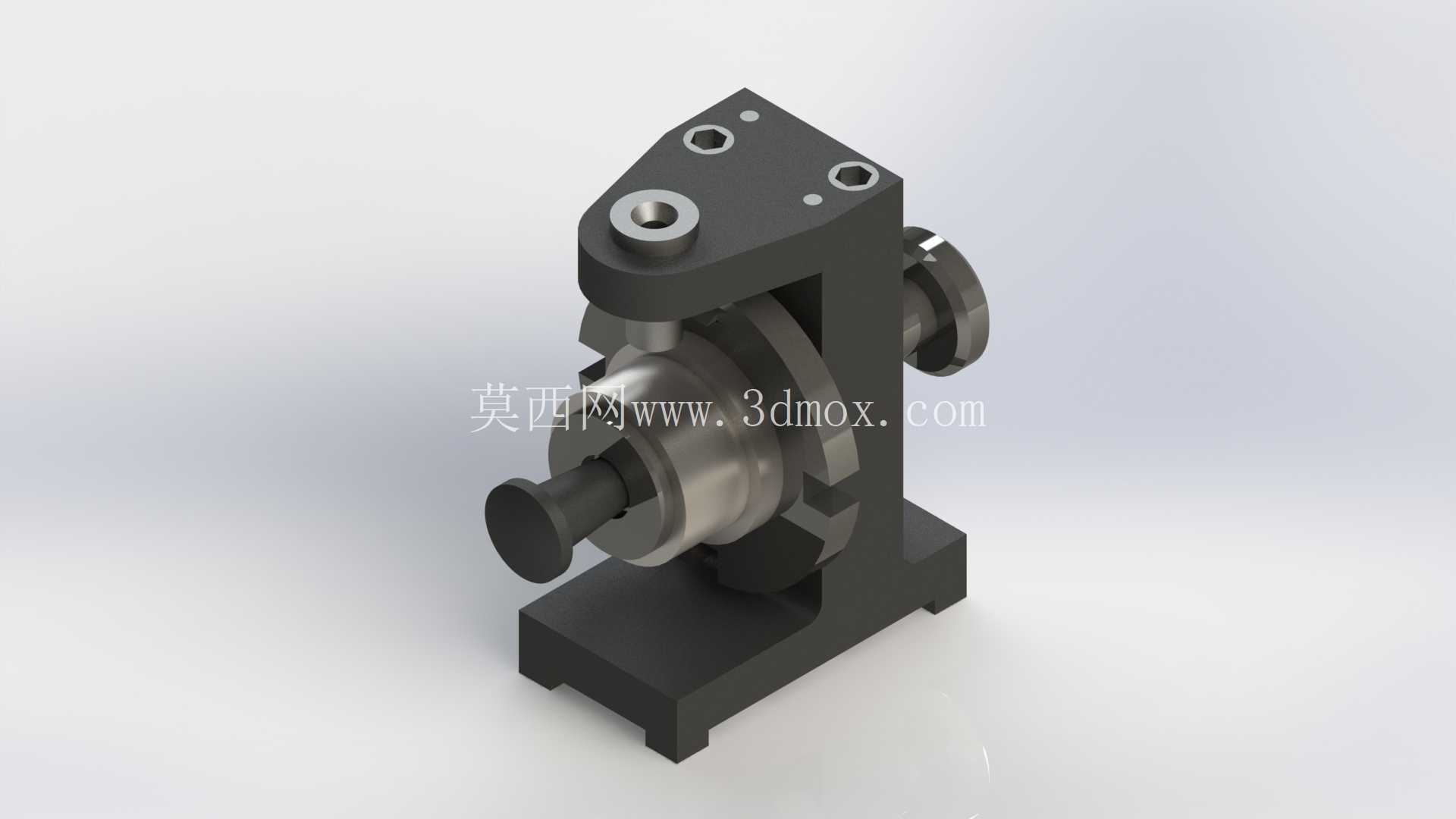

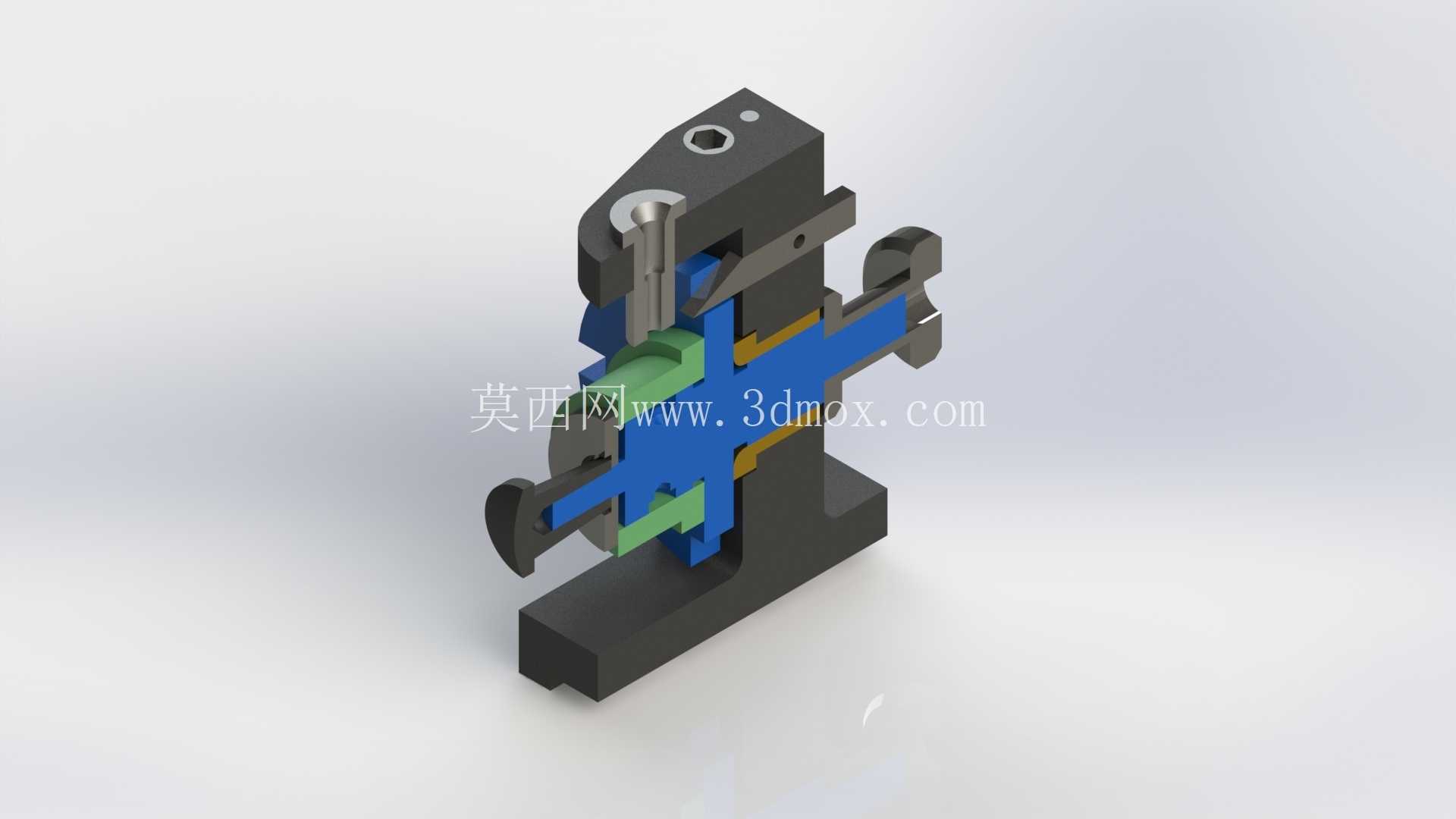

从设计思路来看，整个夹具采用立式支撑结构，左侧的支撑立板与右侧的分度定位座分别承担主轴的径向支撑作用，两个支撑点的同轴度在装配时通过配做定位销保证，避免主轴转动时出现卡滞；主轴采用阶梯轴结构，前端的定位轴径根据常见加工工件的内孔尺寸做了系列化适配的预留，实际生产中可以根据工件规格更换前端定位套，拓展夹具的适用范围。支撑立板顶部设计了钻套安装孔，加工时可以根据钻头直径更换对应规格的快换钻套，钻套与钻头的配合间隙控制在0.01-0.03mm，既保证钻头进给顺畅，也能起到引导钻头、防止钻孔偏斜的作用。

在安装边界与尺寸设计上，夹具整体底座采用矩形结构，四个角设置了沉头安装槽，安装槽的长度方向预留了足够的调整余量，方便在钻床工作台上调整夹具位置，保证钻套中心与钻床主轴中心重合；整体高度控制在普通台式钻床的有效行程范围内，不会出现主轴行程不足无法完成钻孔的问题；侧面的分度操作手柄突出主体的距离经过优化，操作时不会与钻床床身或者工作台附件产生干涉，操作工站在钻床操作位就可以单手完成分度操作，不需要额外挪动身体位置，符合人机工程学的操作要求。

夹具的所有受力部件都做了强度校核，支撑立板的厚度、主轴的轴径都按照最大钻孔直径下的切削力计算选型，在钻削最大直径12mm的钢材工件时，夹具的变形量控制在0.01mm以内，不会因为切削振动导致孔位超差；各个相对运动的接触面都做了淬火处理，提高耐磨性能，延长夹具的使用寿命，日常维护只需要定期在主轴与支撑孔的配合面加注润滑油，就可以保证分度动作顺畅，不会出现卡顿或者定位间隙过大的问题。

在实际生产应用中，这类分度钻夹具特别适合加工圆周上均布或者按固定角度分布的孔系，比如加工联轴器的连接孔、法兰盘的安装孔、手轮的辐条孔等零件，不需要制作专用的多轴钻床或者数控分度台，用普通钻床配合这套夹具就可以完成高精度的孔系加工，大幅降低中小批量零件的加工成本，也减少了专用工装的制作周期，对于机加工车间的快速投产非常实用。设计时还考虑了排屑问题，底座上预留了排屑斜面，钻孔产生的铁屑可以顺着斜面滑落到工作台的排屑槽里，不会堆积在夹具的运动部件缝隙里，避免铁屑卡滞影响分度精度。
