33立方米侧卸式拖车翻斗结构设计

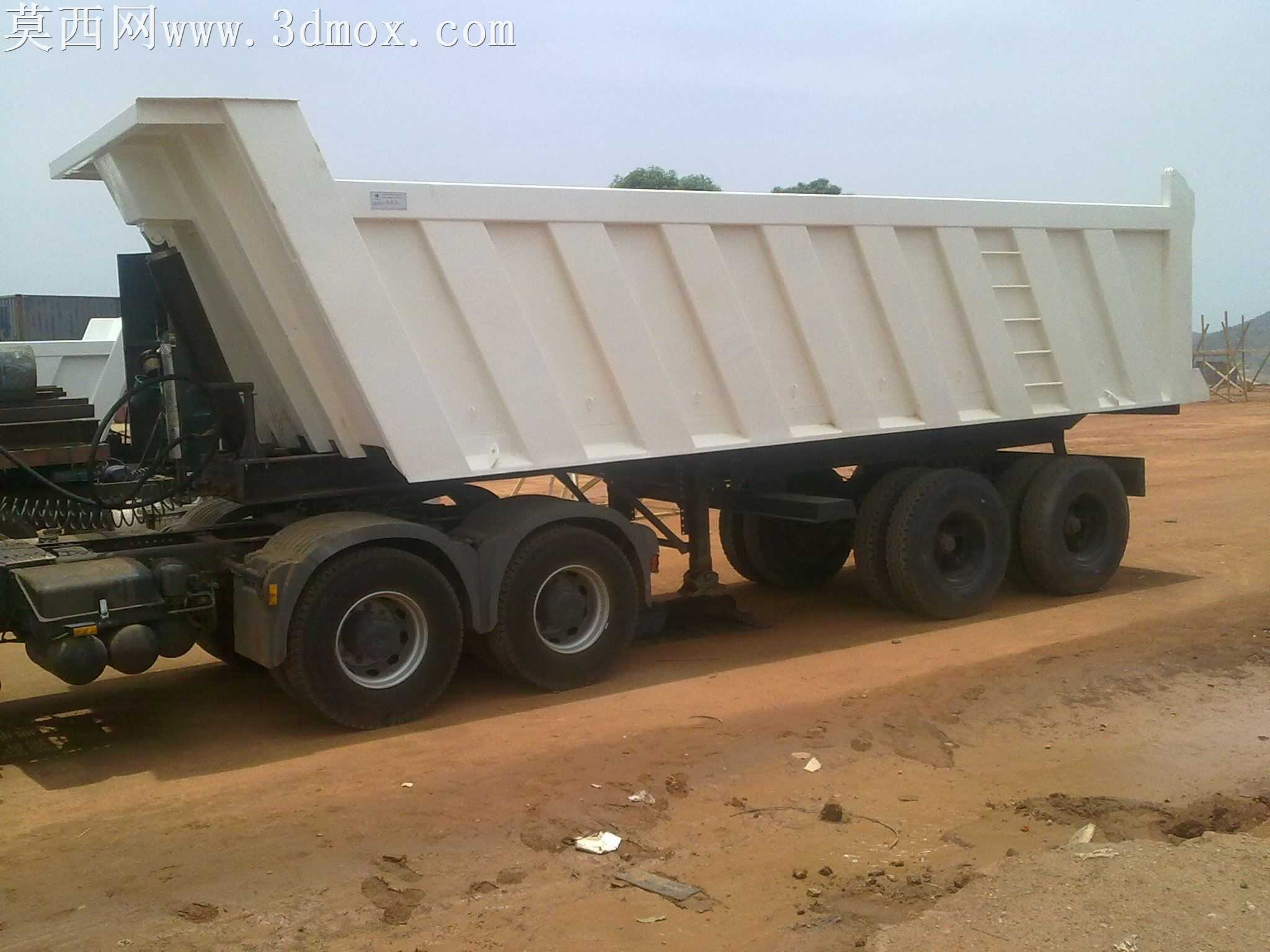

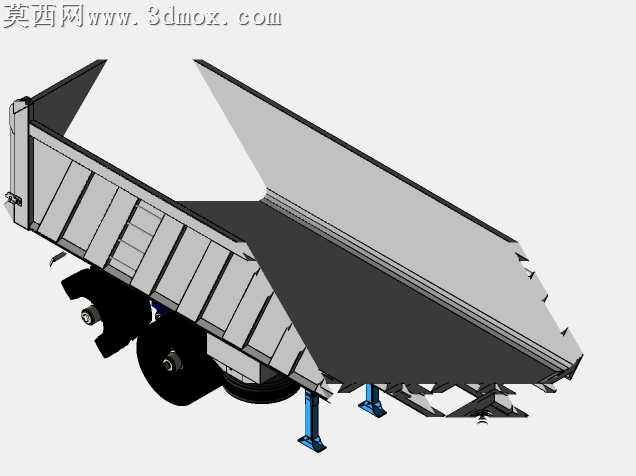

本作品为33立方米侧卸式拖车翻斗的三维设计成果，建模阶段严格参照工程施工图纸的尺寸标注与工艺要求完成全参数化构建，所有结构特征均经过实际生产场景的合理性校验，不存在特征错误、装配干涉等问题，可直接对接本地制造环节落地生产。模型完整还原了侧卸式翻斗的核心功能结构：车斗主体采用加强筋阵列式排布的厢壁设计，沿厢体长度方向均匀布置竖向加强肋，同时在厢板拼接位置设置折边强化结构，能够充分承载33立方米容积下散装物料的侧向挤压力，避免重载工况下厢板出现变形、开焊等问题；侧卸翻转机构采用大角度翻转铰接设计，铰接点位经过力学优化，配合底部的液压支撑顶杆安装位，可实现单侧厢板的大角度开启卸料，卸料过程中物料可沿倾斜厢板自然滑落，无残留死角。底盘连接部分完整还原了与拖车车架的对接结构，包含行走轮组的安装支座、驻车支撑腿的固定位，支撑腿采用可伸缩调节结构，在卸料作业时可伸出触地形成稳定支撑，避免侧卸过程中整车出现侧倾风险；车斗尾部设置有防撒漏的挡边结构，前端设置有与拖车牵引端匹配的连接限位结构，整体装配关系完全符合专用挂车的实际装配逻辑。渲染阶段针对金属材质特性做了精细化调整，厢体钢板材质还原了热轧钢板的哑光金属质感，铰接销轴、支撑腿等受力部件做了金属光泽强化处理，轮胎部分还原了橡胶材质的纹理与哑光质感，整体渲染效果直观清晰，可直接用于方案展示、结构评审等场景。设计过程中充分考虑了重载运输与侧卸作业的工况需求，所有受力部位均做了结构加厚处理，在保证厢体容积达标、结构强度满足使用要求的前提下，尽可能优化板材排布减少冗余重量，兼顾了承载能力与轻量化需求，整体结构成熟可靠，作业稳定性强，能够满足散装物料短途转运、工地卸料等多种场景的使用需求。
