钢结构建筑入口立面与悬挑雨棚

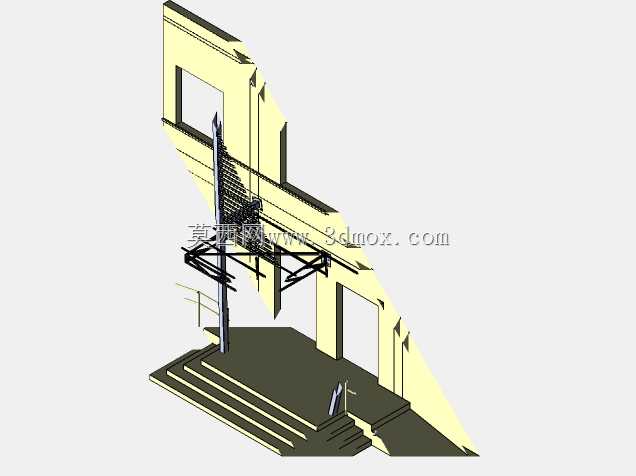

　　该模型呈现的是建筑入口区域的钢结构立面与悬挑雨棚组合，整体空间尺度控制在高度8米、宽度6米左右，适合用于厂区门厅、办公楼次入口、展示中心外侧通道或小型公共建筑入口方案校核。模型把竖向立面、斜向造型板、入口台阶、雨棚支撑和顶部围护构件放在同一装配关系中表达，能够直观看到建筑外皮与钢结构支承体系之间的衔接逻辑，而不是孤立展示某一件构件。

　　从实际用途看，雨棚承担入口遮雨、遮阳和人员短暂停留的功能，钢立面则承担建筑形象塑造、立面分区和局部围护作用。入口前方设置多级台阶，台阶与平台边界清晰，便于在方案阶段核对人流进入方向、门洞位置、雨棚覆盖范围以及台阶起步距离。雨棚悬挑部分位于人员通行上方，设计时需要重点关注根部连接、立柱落点、斜撑角度和构件截面之间的匹配，避免造型完成后出现支撑侵入通行空间、立柱与台阶冲突、檐口高度不足等问题。

　　结构表达上，模型采用了较为直观的板件与杆件组合方式。竖向钢构件形成主要承力骨架，外侧板材通过折线和倾斜面形成建筑轮廓；雨棚下方可见横梁、拉杆或斜撑组成的支承体系，使悬挑端的力能够传递回立柱和主体结构。对于入口类钢结构，力流路径通常从雨棚面板或檩条传至横向梁，再由主梁汇集到根部节点，最终通过立柱、斜撑或与主体结构的连接节点释放。建模时把这些关系保留出来，有利于后续深化节点、核算构件规格，也方便在方案评审中判断造型是否具备可实施性。

　　外形尺寸方面，8米高度使立面能够覆盖两层左右的入口视觉范围，6米宽度则对应一个中等尺度的门廊或入口面宽。该尺度下，雨棚不宜只按装饰件处理，悬挑长度、板面自重、风荷载吸力、积雪荷载以及检修荷载都应在深化阶段纳入考虑。若项目位于沿海、山口或空旷场地，风对雨棚边缘和斜向立面的影响会更明显，连接件和锚固点需要预留足够安全裕度；若位于寒冷地区，还应结合积雪分布判断雨棚根部和排水方向。

　　安装边界是这类构件在工程落地中最容易被忽略的部分。模型中台阶、平台、立柱和立面构件相互邻接，现场施工前应先确认土建基础标高、预埋件位置和入口完成面厚度。钢立柱若落在台阶附近，需要避免基础与台阶砌体相互干涉；斜撑若向下延伸，应检查其下端是否占用行人通道或与扶手、门体开启范围冲突。雨棚外缘与建筑门洞之间应保持合理高差和水平投影，既保证遮盖效果，也要防止雨水沿檐口回流至入口。板材拼接处则需考虑温差变形、工厂分段运输和现场吊装顺序，尤其斜向大板在运输和吊装时容易产生变形，分段位置宜结合隐藏式接缝或结构梁位设置。

　　从建模思路看，该作品没有把建筑入口简化成平面贴图，而是将台阶踏步、立面折线、雨棚骨架和支撑构件全部以三维实体关系搭建，这对碰撞检查很有价值。设计人员可以围绕模型继续展开构件编号、材料分区、节点详图和工程量统计，也可以将其作为钢结构入口方案的空间参照。实际深化时，可在现有几何基础上补充柱脚底板、加劲肋、螺栓组、檩条间距、排水坡度和收边板，使方案模型进一步转化为可加工、可安装的施工图模型。整体而言，该模型适合用于建筑入口钢结构方案表达、雨棚悬挑结构校核、现场安装边界协调以及钢结构围护构件的三维教学与交流。
