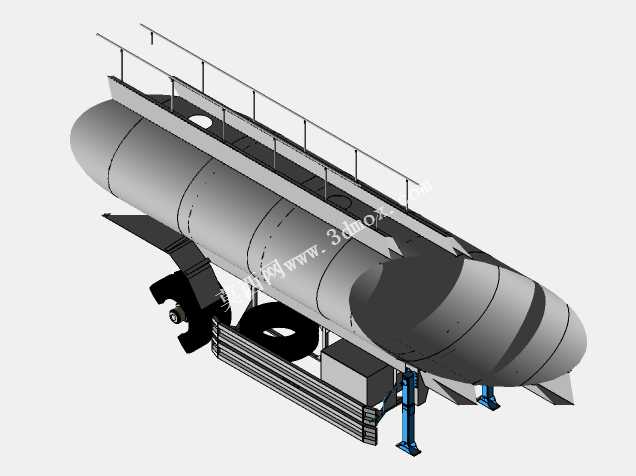

33立方卧式储油运输罐体结构设计

该储油运输罐体主要应用于液态油料的公路转运作业场景，可适配常规重载货运底盘完成成品油、工业油料的中短途配送任务，也可作为场站临时储油单元完成固定点位的油料暂存中转，覆盖油料配送、工地供油、应急油料保障等多类实际作业需求，能够满足不同场景下大容量液态油料的密闭存储与转运要求。罐体整体采用卧式椭圆封头结构设计，这种结构形态可在有限的车载安装高度范围内最大化拓展储油容积，同时椭圆曲面的承压特性可均匀分散内部油料的静压力，降低罐体局部应力集中风险，提升长期带压存储的结构可靠性。罐体外部沿轴向设置多道环形加强筋，可在罐体满载状态下抵消罐体自重与油料重量带来的筒体形变，避免长距离运输过程中因路面颠簸产生的交变应力造成焊缝开裂。罐体顶部设置连续贯通的检修走台与安全护栏，走台表面预留防滑结构，护栏高度符合高空作业安全防护要求，可供运维人员完成罐顶阀门操作、液位检测、密封检查等日常作业，避免作业人员在罐顶行走时发生滑落风险。罐体下部设置多组可调式支撑支腿，当罐体脱离底盘作为临时储油单元使用时，支腿可展开提供稳定的竖向支撑，适配不平整场地的放置需求，支腿与罐体连接处采用加强型焊接结构，可承载满载状态下的整体重量。罐体侧面布置有爬梯、管线排布槽与附属部件安装位，可整合装卸油管路、阀门、液位计等配套部件，预留的安装边界可兼容不同规格的油料装卸组件，无需额外对罐体主体进行打孔改造即可完成配套部件的装配。设计过程中充分考虑了车载安装的边界限制，罐体整体宽度、高度均符合道路运输装备的外廓尺寸要求，与底盘连接的支座位置可匹配主流重载货运底盘的安装点位，降低改装适配的工作量，同时罐体下部的管线排布槽可将所有外接管路收纳在内，避免运输过程中管路被飞溅杂物撞击损坏，也能减少行车过程中的风阻影响。罐体两端的椭圆封头采用圆弧过渡设计，可降低车辆行驶过程中的空气阻力，同时封头处预留人孔安装位置，方便后期进入罐体内部完成清洁、检修与防腐作业。
