8.7米悬挑钢结构雨棚屋架

　　这套悬挑钢结构屋架主要用于厂区出入口、装卸货平台、连廊通道或建筑入口上方的遮雨遮阳棚。现场往往一侧依托原有混凝土柱、钢柱或墙体生根，另一侧向外挑出，形成无中间立柱的开阔覆盖空间，避免车辆回转、人员通行和货物搬运时被立柱干扰。8.7米的悬挑跨度在门头雨棚中属于偏大的尺度，因此结构受力不能按普通小型轻钢雨棚粗略估算，模型中采用主桁架承力、多道桁架协同传力的布置，能够把屋面风荷载、雪荷载、自重以及端部检修荷载逐级传回根部支座。

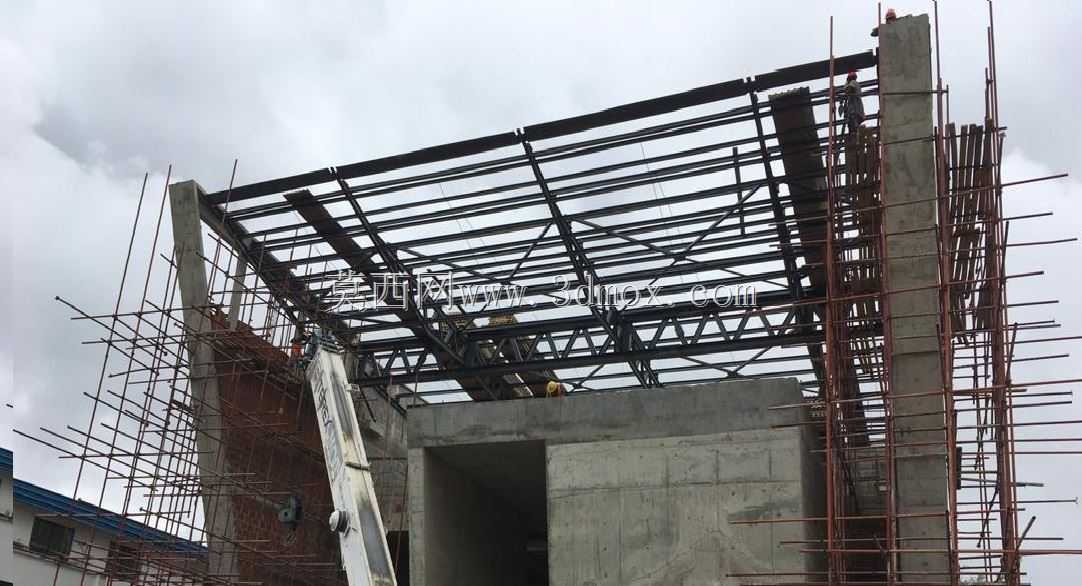

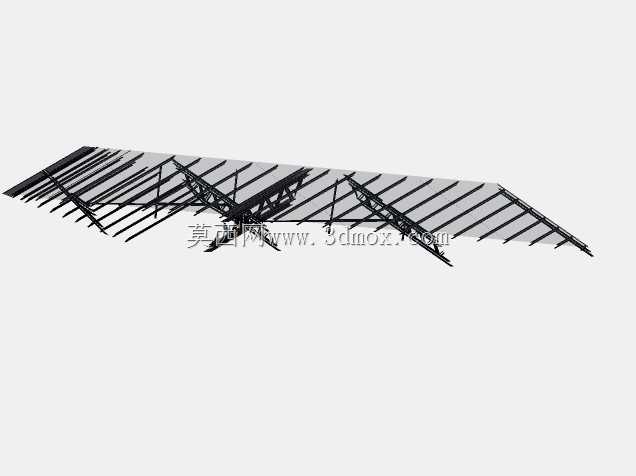

　　从三维结构看，屋面由连续檩条和屋面板支承线构成，檩条沿悬挑方向或垂直主桁架方向布置，将面板荷载分散到下方承力桁架。主桁架采用三角形空间受力形式，上弦承接屋面压杆作用，下弦承担悬挑产生的拉力，腹杆则把局部集中力分解为斜向压拉构件。三根桁架穿过一根主梁桁架的布置，使各榀屋架并非孤立工作，而是通过纵向构件形成整体框架；在风吸作用下，这种整体性尤其重要，因为雨棚轻质屋面在大风工况下常出现上拔力，单榀桁架若缺少纵向联系，端部容易产生振动和扭转。

　　建模时需要重点控制根部连接边界。悬挑结构的弯矩在固定端最大，柱顶或墙埋件位置不能只按竖向反力设计，还应同时校核弯矩、剪力、水平力及疲劳影响。若根部落在钢柱上，宜通过加劲肋、端板和高强螺栓形成刚性节点；若植入混凝土构件，则需核对预埋件锚筋长度、锚板厚度、混凝土局部承压和边缘距离。屋架外挑端刚度相对较弱，端部挠度和自振频率应在设计阶段给予关注，必要时通过预起拱、增大桁架高度或调整杆件截面来控制观感变形。

　　外形尺寸方面，悬挑长度约8.7米，屋面沿长度方向可根据门洞或平台宽度扩展，模型中多榀桁架间距决定了檩条跨度和屋面板分格。安装边界上，后方支座必须位于可靠主体结构上，前方落地区域不设柱，因此地面只需考虑排水和通行，不需要额外基础；屋面应保持合理坡度，使雨水沿悬挑端或设定檐口方向排出，避免在板缝和檩条位置积水。构件之间多采用焊接与螺栓连接结合的方式：工厂内完成桁架分段焊接、除锈和涂装，现场利用螺栓节点进行拼装，可减少高空焊接量并保证几何精度。

　　在实际工程应用中，这类屋架不仅承担遮雨功能，还会影响厂区立面和物流动线。货车停靠时，悬挑棚面需覆盖车厢开启范围；人员入口处，则要保证棚下净空满足门体开启、照明管线和消防设施布置。三维模型可直接用于核对桁架与檩条、拉杆、屋面板、支座埋件之间的空间关系，也能在方案阶段检查杆件相贯、节点碰撞和安装顺序。对于结构设计人员，模型提供了清晰的传力路径：面板荷载到檩条，檩条到桁架，桁架到主梁及根部支座，再由主体结构承担；对于加工制作人员，则可据此拆分杆件、统计节点板、确定胎架方向和现场吊装分段，从而降低大跨度悬挑雨棚从设计到安装的误差风险。
