三槽V型三角皮带轮传动结构

在中小功率传动的工业场景里，V带传动始终是成本与可靠性平衡度极高的动力传递方案，这款三槽V型皮带轮，就是针对需要三级转速切换的卧式传动设备开发的核心传动部件。日常在台式钻床、小型木工车床、老式普通车床的主轴箱输入端，还有农副加工设备里的碾米机、饲料粉碎机的动力端，都能见到这类多槽带轮的身影，它不需要额外的变速机构，仅通过更换三角带在不同轮槽的挂载位置，就能实现输出端三档固定转速的切换，结构简单到几乎不需要额外维护，对车间作业人员的操作门槛极低。

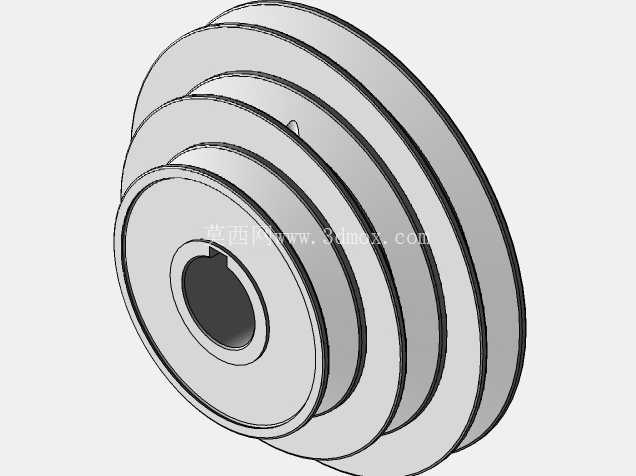

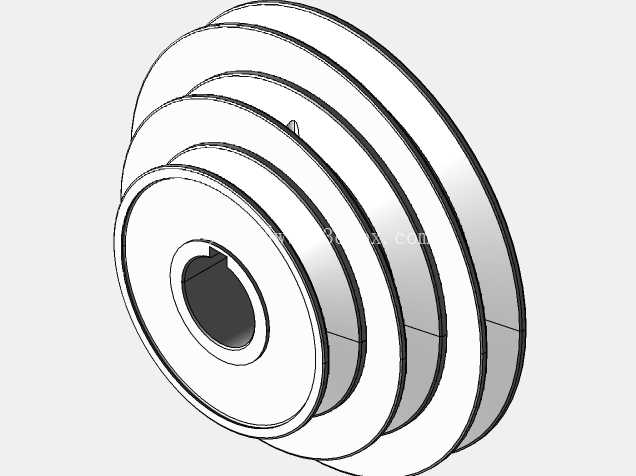

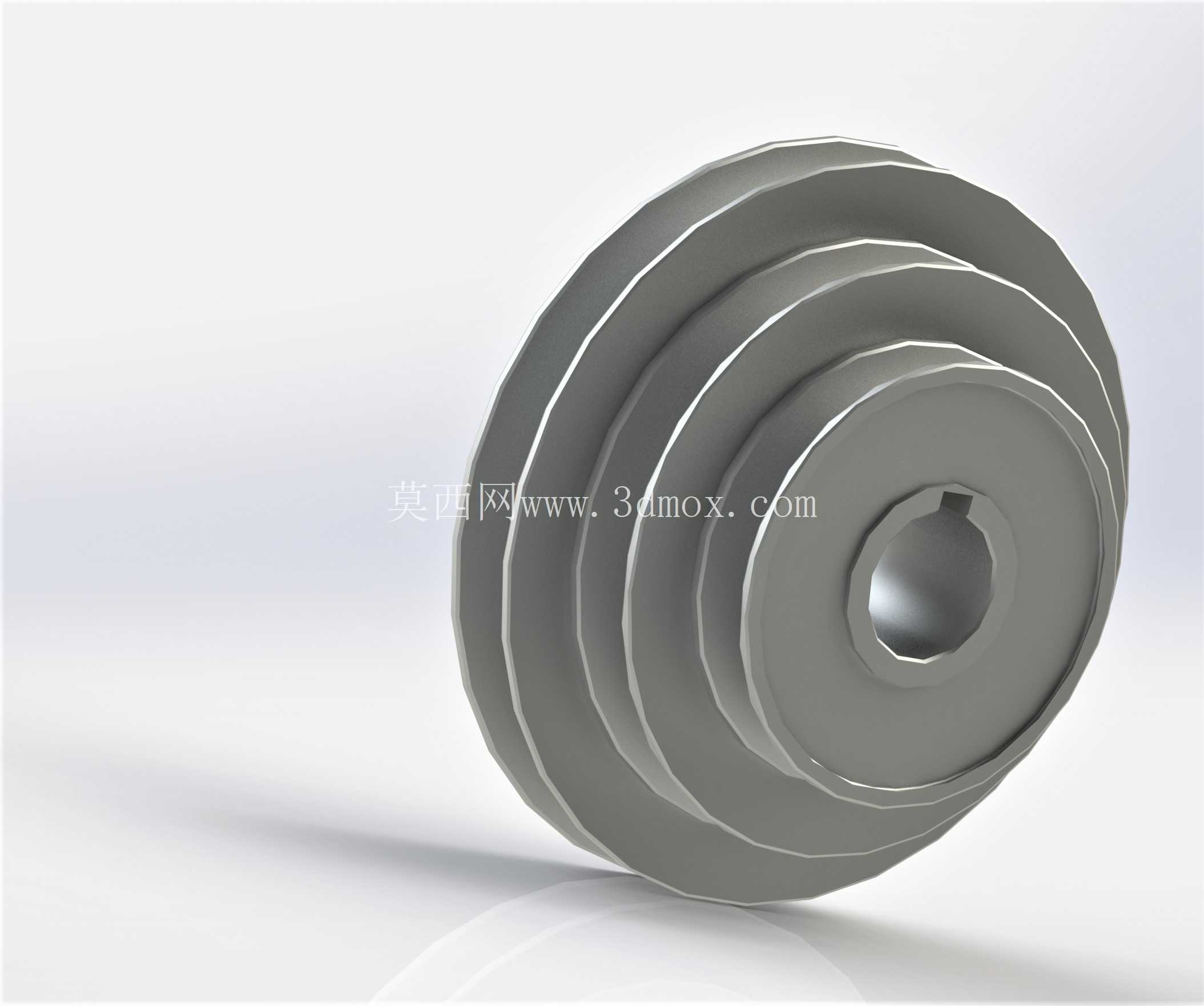

从实际安装边界来看，这款带轮的中心轴孔适配1英寸直径的直轴，安装时靠轴孔侧壁的键槽配合平键传递扭矩，不需要额外的胀紧结构，轴端加装普通的轴端挡圈就能完成轴向限位，安装拆卸只需要普通拉马就能完成，不需要专用工装。三个带轮槽的基准直径分别为3英寸、4英寸、5英寸，对应的传动比可以根据动力端带轮的直径直接换算，比如动力端搭配2英寸直径的电机带轮，三档传动比就分别为1.5:1、2:1、2.5:1，对应输出端的转速会随传动比逐级降低，输出扭矩则逐级升高，刚好覆盖设备从轻载高速作业到重载低速切削的全工况需求。

设计这类多槽带轮的时候，首先要考虑的是V带的楔角匹配，这款带轮的轮槽楔角严格匹配标准V带的38度楔角，保证三角带嵌入轮槽后侧面能完全贴合，不会出现打滑或者带体异常磨损的问题。轮槽之间的挡边厚度做了等强度优化，既不会因为挡边过薄导致高速旋转时出现结构形变，也不会因为挡边过厚增加不必要的转动惯量，毕竟带轮属于高速旋转部件，过大的转动惯量会增加电机启动时的负载，甚至导致启动瞬间电流过载。带轮的轮毂部分做了加厚处理，因为轴孔位置是应力集中最明显的区域，加厚的轮毂可以分散键槽位置的挤压应力，避免长期正反转切换或者重载启动时出现轮毂开裂的问题。轮辐部分采用了实心辐板结构，相比轮辐式结构，实心辐板的动平衡更容易控制，在最高线速度不超过25m/s的工况下，不需要做额外的动平衡校正就能平稳运行，非常适合车间里的中小型设备使用，毕竟这类设备的日常运行转速大多在1440转/分以内，线速度完全在实心辐板带轮的适用范围内。

实际使用中，这类三槽带轮的张紧调节也很方便，只需要调整电机底座的调节螺栓，改变电机与从动轴的中心距，就能实现三角带的张紧，不需要额外加装张紧轮，进一步降低了整套传动机构的成本。不同槽位切换皮带的时候，只需要松开电机固定螺栓，将电机向从动轴方向推移，取下三角带挂到目标槽位，再重新张紧固定电机即可，整个过程不需要拆卸带轮本身，普通设备操作人员就能完成转速切换，不需要专业机修人员介入。另外，带轮的所有加工面都做了倒角处理，轮槽的边缘没有尖锐毛刺，安装皮带的时候不会划伤带体的包布层，能有效延长三角带的使用寿命，毕竟三角带属于易损件，减少带体的非正常磨损，就能降低设备的日常维护成本。

在传动精度要求不高的通用传动场景里，这种多槽定直径的变速带轮，相比变频调速、齿轮变速的方案，成本只有后者的几十分之一，而且抗冲击能力更强，在农副加工、小型机加工、轻工制造这类作业环境相对复杂、设备维护能力有限的场景里，这类结构的可靠性远高于精密变速机构，哪怕在多粉尘、有轻微油污的环境里，也能稳定运行，只需要定期检查三角带的张紧度和磨损情况，就能保证设备长期正常运转。
