微波炉用900瓦2.46GHz磁控管结构设计

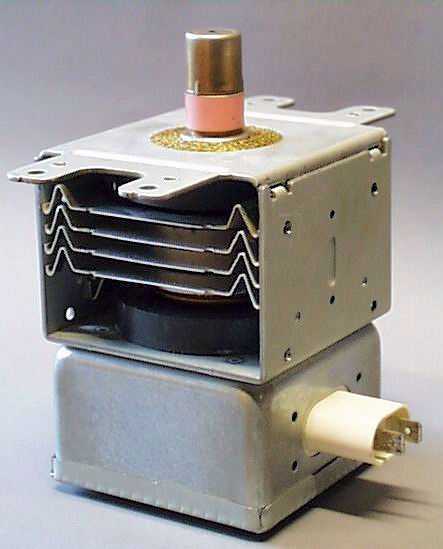

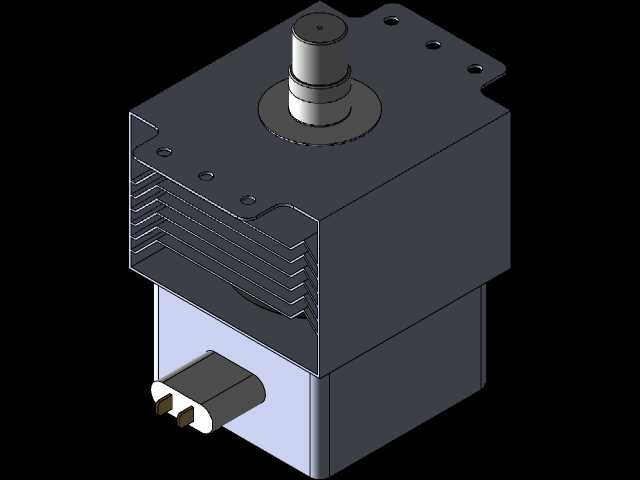

磁控管是家用微波炉、工业微波加热设备的核心微波发生部件，这款适配家用场景的900瓦功率磁控管，主要承担将电能转化为2.46GHz频率微波能量的核心功能，是微波加热链路里不可替代的核心器件，广泛应用于台式微波炉、嵌入式微波炉、商用小型微波加热柜等民用及轻商用微波加热场景，为腔体内部提供均匀稳定的微波场，实现食物的介质加热、解冻、杀菌等功能。从功能特性来看，这款磁控管采用连续波工作模式，额定输出功率900瓦，工作频率稳定在2.46GHz的民用微波频段，既符合国内家电电磁兼容的相关要求，也能保证微波在加热腔体内的有效穿透深度，适配常规3-5人份家用微波炉的加热容积需求。产品的散热结构采用多层弯折式铝制散热鳍片设计，鳍片采用波浪形弯折结构，在有限的安装空间内最大化拓展了散热面积，配合微波炉自带的风道散热系统，能够快速带走磁控管工作时产生的热量，避免核心腔体过热导致的性能衰减或寿命缩短，保证长时间连续工作的稳定性。在产品设计思路上，这款磁控管采用模块化集成设计思路，将阳极谐振腔体、阴极发射组件、微波能量输出端、高压接线端、安装固定支架整合为一体化结构，顶部的微波输出端采用陶瓷绝缘基座搭配金属发射极的结构，陶瓷基座既保证了高压绝缘性能，也能耐受工作时的高温环境，输出端外围的金属密封垫圈能够保证微波输出时的电磁密封性，避免微波从安装缝隙处泄漏，满足家电产品的电磁安全要求。侧面伸出的高压接线端采用耐高温绝缘陶瓷包裹的插片式结构，接线时无需复杂焊接，直接插入配套的高压接插件即可完成电气连接，降低了整机组装的工艺难度。从外形尺寸与安装边界来看，这款磁控管采用标准家用磁控管的安装孔位设计，顶部的方形安装法兰带有四个对称分布的固定安装耳，安装耳上的通孔尺寸与孔位间距适配绝大多数常规微波炉的腔体安装位，替换通用性强，维修替换时无需额外修改安装结构。整体主体结构为长方体金属壳体，散热鳍片突出于主体侧面，安装时需要预留对应宽度的风道空间，保证散热气流能够顺畅穿过鳍片间隙；高压接线端从壳体侧下方伸出，接线时需要预留足够的高压绝缘安全距离，避免接线端与周边金属部件距离过近产生高压打火风险。产品底部的磁钢组件采用封闭式金属外壳包裹，既能够屏蔽内部磁场对外界的干扰，也能避免外界金属碎屑吸附到磁体表面影响磁路性能，整体结构紧凑，安装边界清晰，能够适配绝大多数家用微波炉的内部安装空间，兼顾了性能稳定性、安装通用性与使用安全性。
