定制钳口棘轮式手动压接钳结构

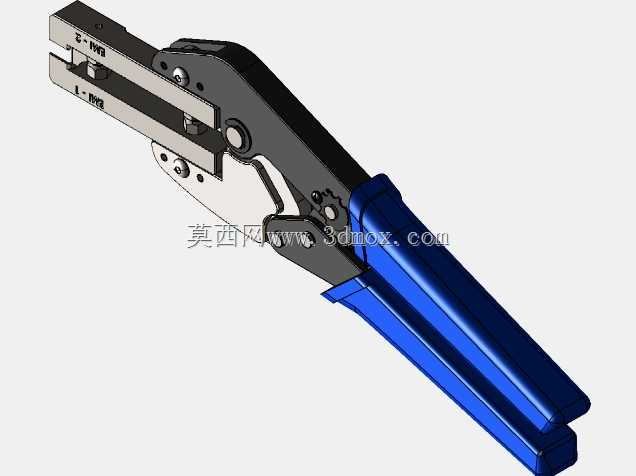

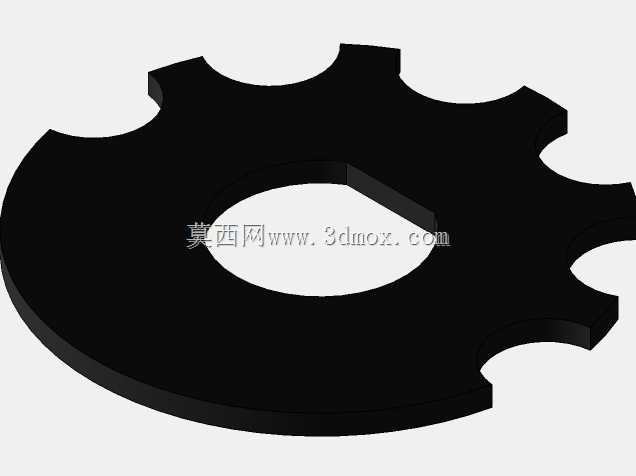

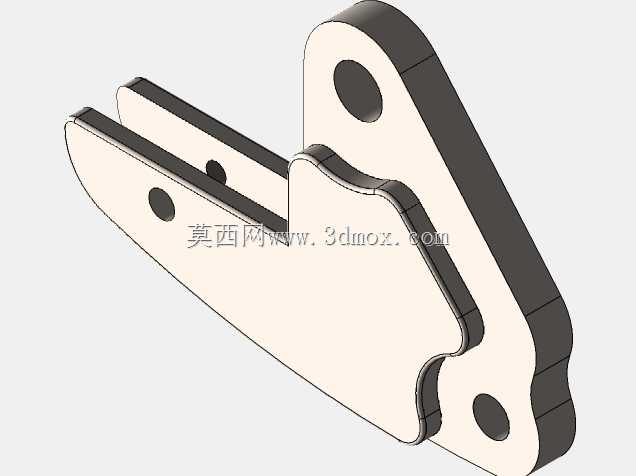

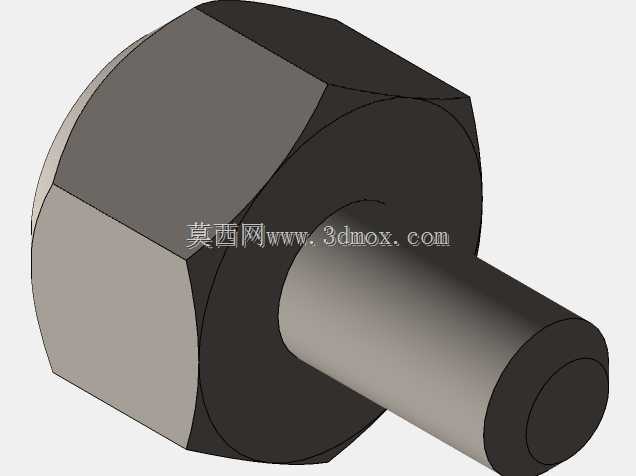

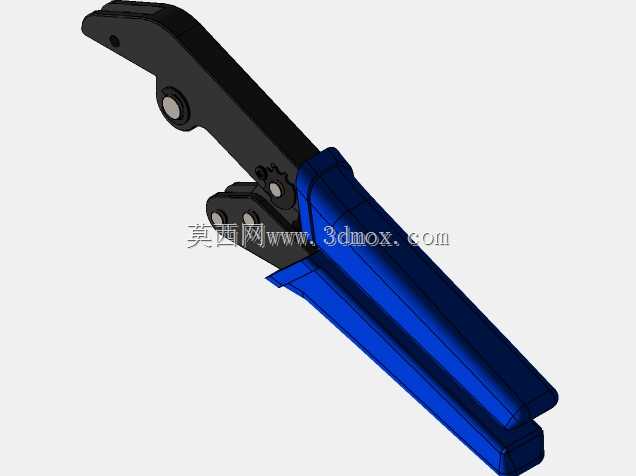

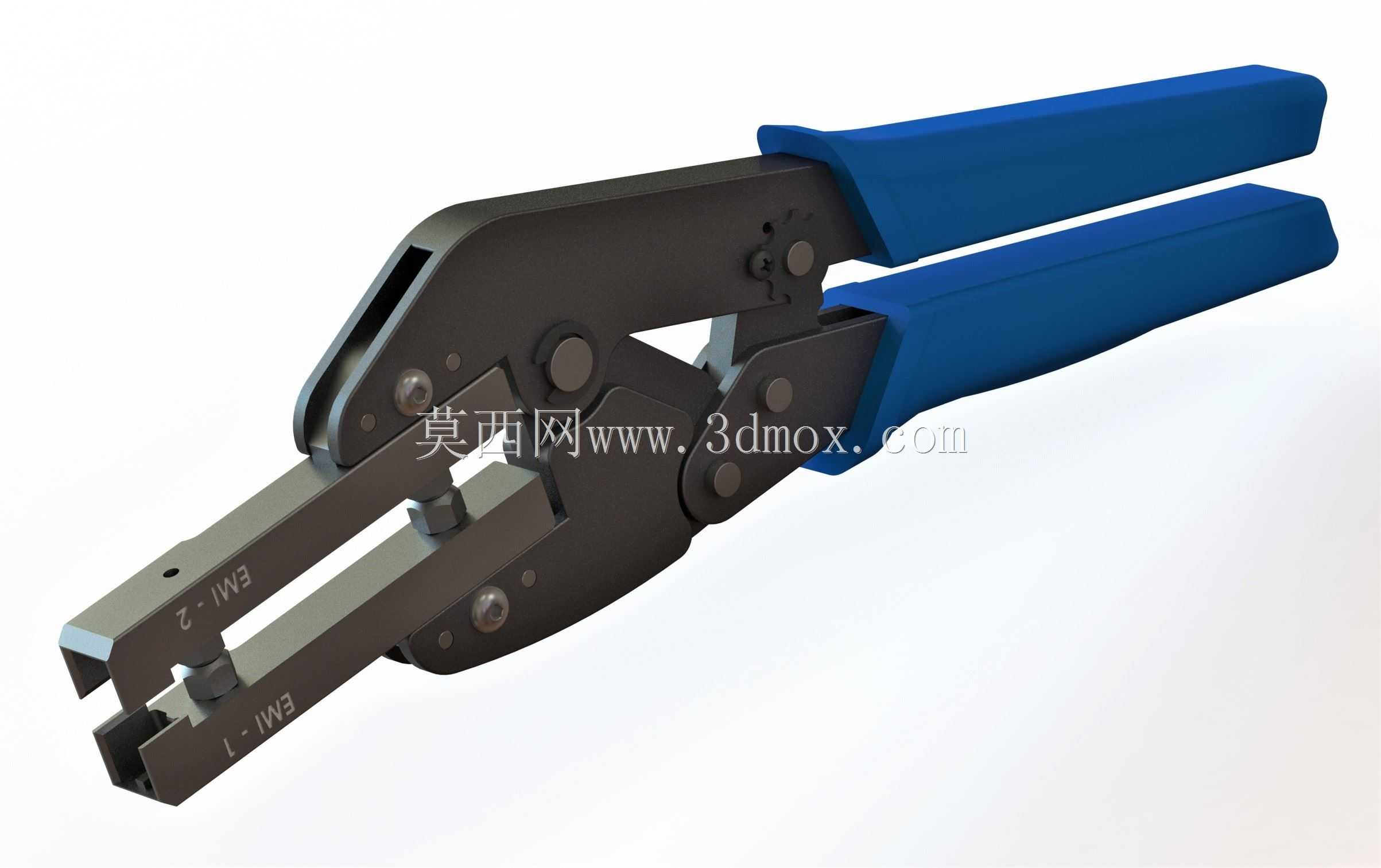

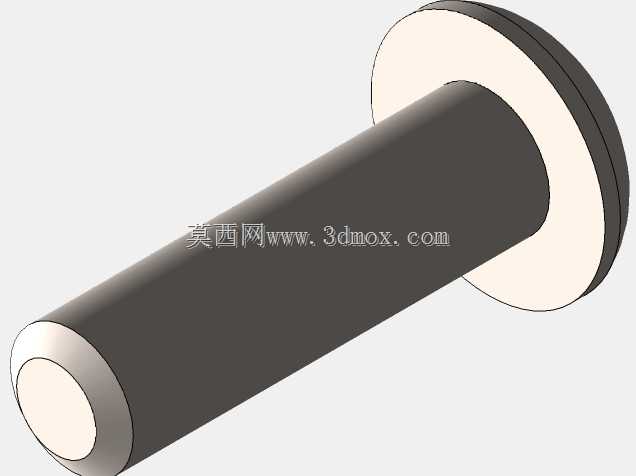

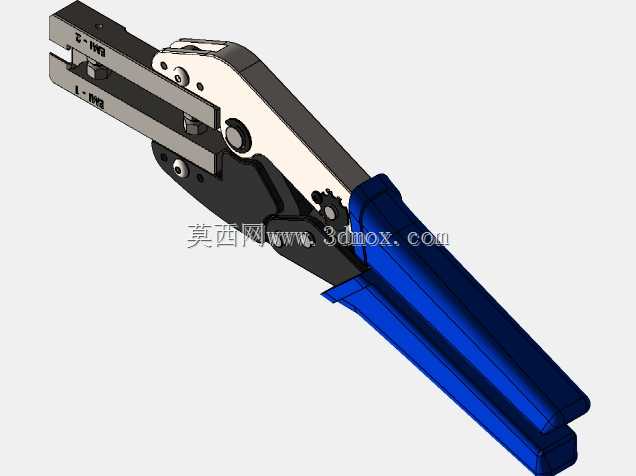

　　这款手动压接工具基于成熟的ECLIPSE棘轮钳体架构做了定制化钳口修改，核心面向非标压接作业场景设计，在通讯线束加工、小型电子元器件引脚压合、定制端子压接等常规压接钳无法适配的工况下，能够提供稳定的压接力输出与精准的压接位置控制。从结构设计逻辑来看，钳体采用多连杆棘轮锁止结构，压接过程中棘轮机构会随手柄闭合逐步锁止，避免压接中途松脱导致的压接不到位、端子变形等问题，只有当压接行程走完额定压接量后，棘轮才会触发解锁，手柄自动回弹张开，能有效保证每一次压接的压合量一致，降低人工操作带来的品质波动。钳体的主体受力结构采用冲压金属板材铆接成型，所有铰接点都做了销轴衬套强化，长期反复开合使用也不会出现铰接点松旷、钳体错位的问题，

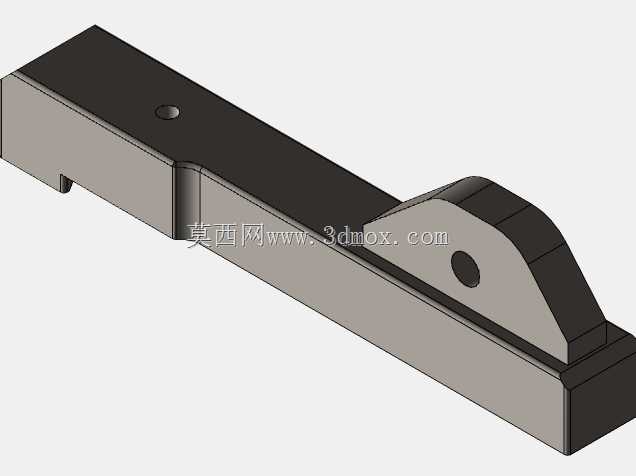

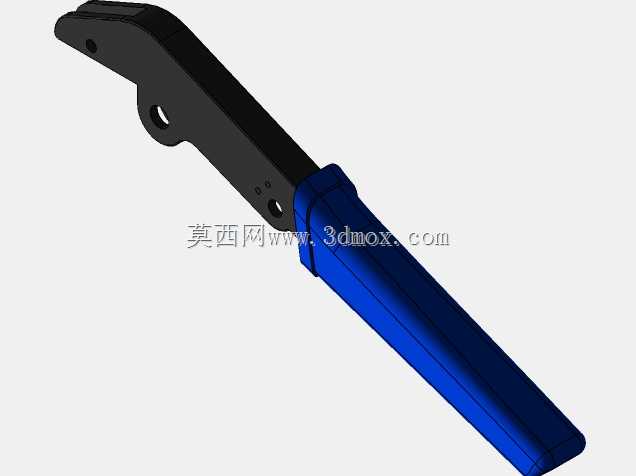

　　手柄部分包覆双色防滑绝缘套，既可以在带电低压作业场景下提供基础防护，也能增大手部握持摩擦力，长时间作业不易打滑疲劳。定制化的钳口部分是这款工具的核心设计点，区别于通用压接钳固定规格的压接齿槽，这款钳口采用平直分体式压接面，压接端面做了精准的尺寸公差控制，针对特定规格的压接件做了适配，压接时两个钳口面平行度控制在0.02mm以内，避免压接时出现端子偏斜、压接深度不均的问题。从安装与使用边界来看，这款工具整体长度控制在200mm左右，钳头最大张开宽度35mm，手柄最大开合角度45度，适合在空间狭小的机柜内部、线束密集的装配工位操作，不需要额外的气源、电源配套，纯手动操作即可完成压接作业，适合小批量定制生产、现场售后维修、

　　实验室样件试制等场景使用。钳体的受力杠杆比经过优化，压接时手部施加15kg的握力即可在钳口输出最大1200N的压接力，足以满足铜质端子、薄金属连接件的压接形变需求，同时不会因为压力过大导致压接件被压裂、基材破损。在结构建模过程中，所有铰接部件的运动间隙都做了仿真验证，确保手柄开合全程无卡滞，棘轮棘爪的啮合齿形经过强度校核，长期承受压接反力也不会出现崩齿、滑牙问题，钳口部分做了局部淬火处理，表面硬度达到HRC45-50，耐磨性能优异，长期压接金属件也不会出现压接面凹陷、磨损变形的情况。
