特斯拉涡轮泵爆炸视图结构设计

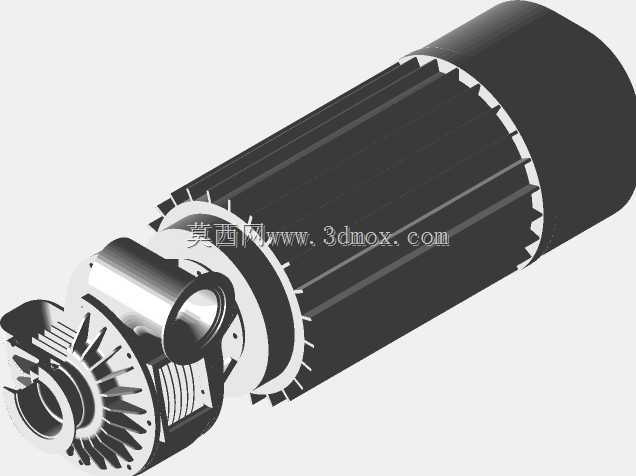

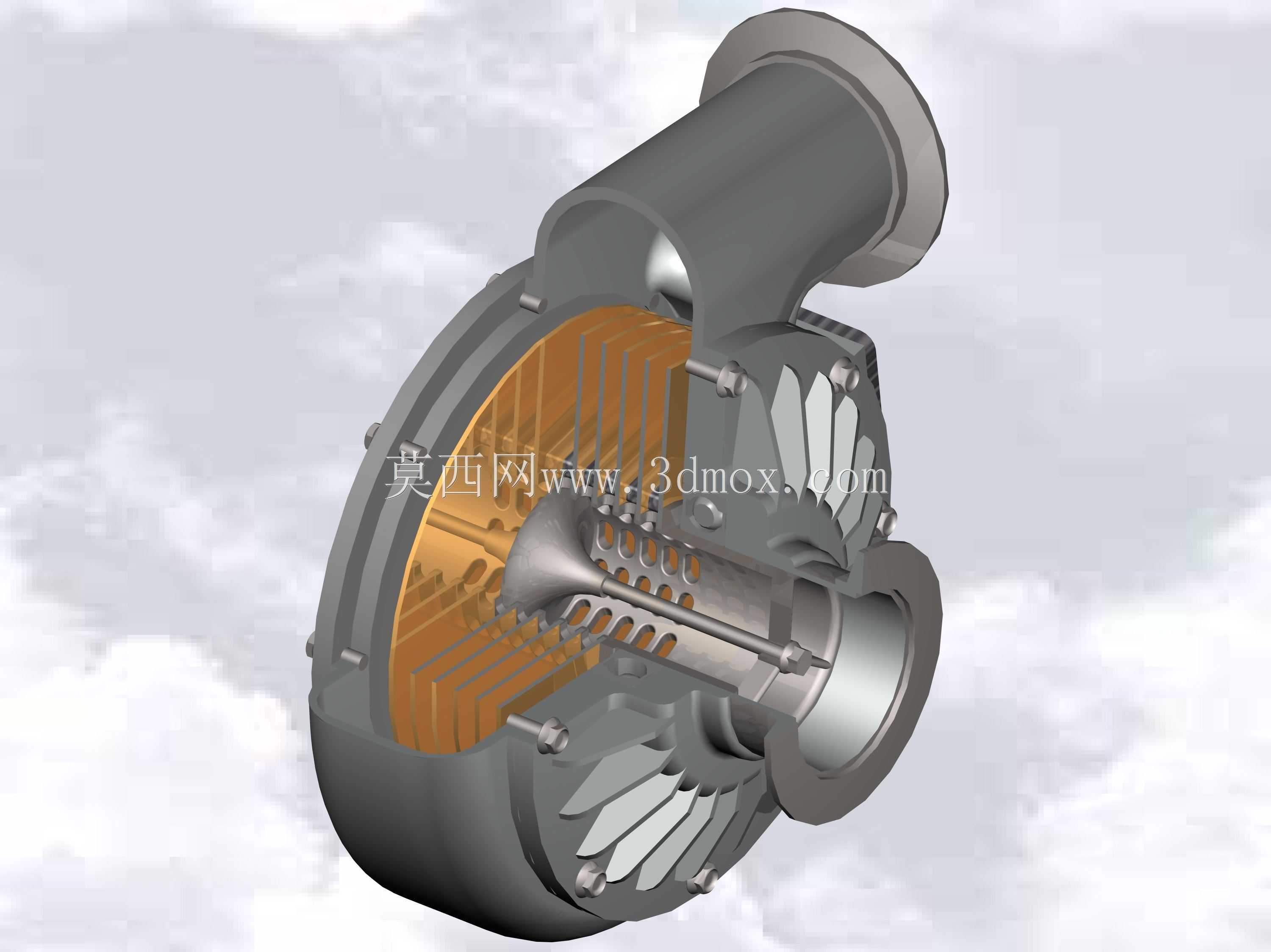

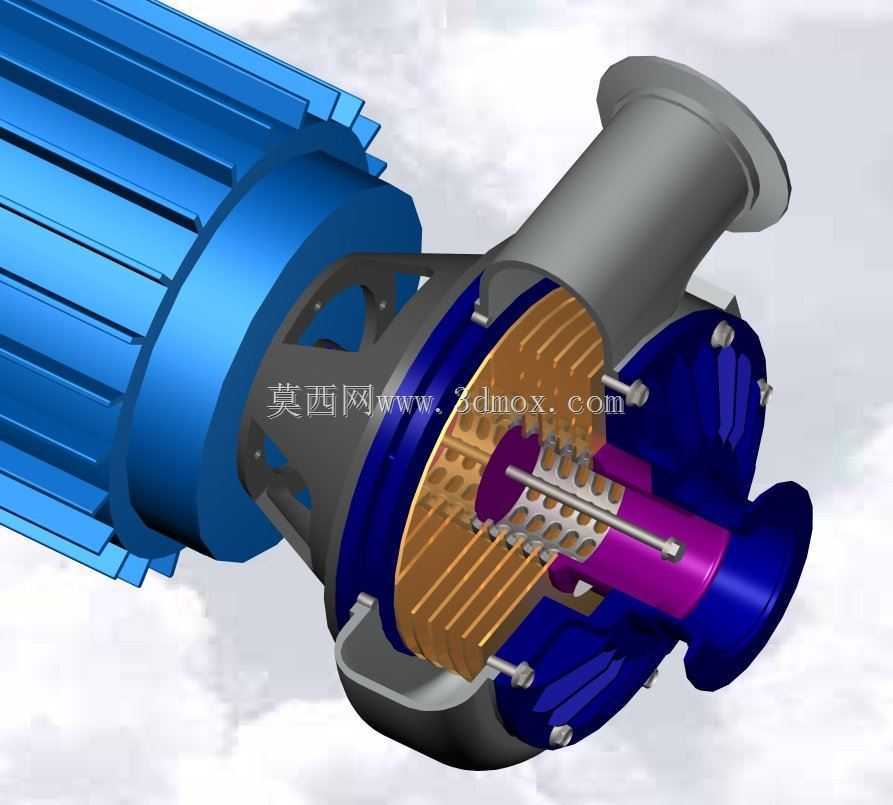

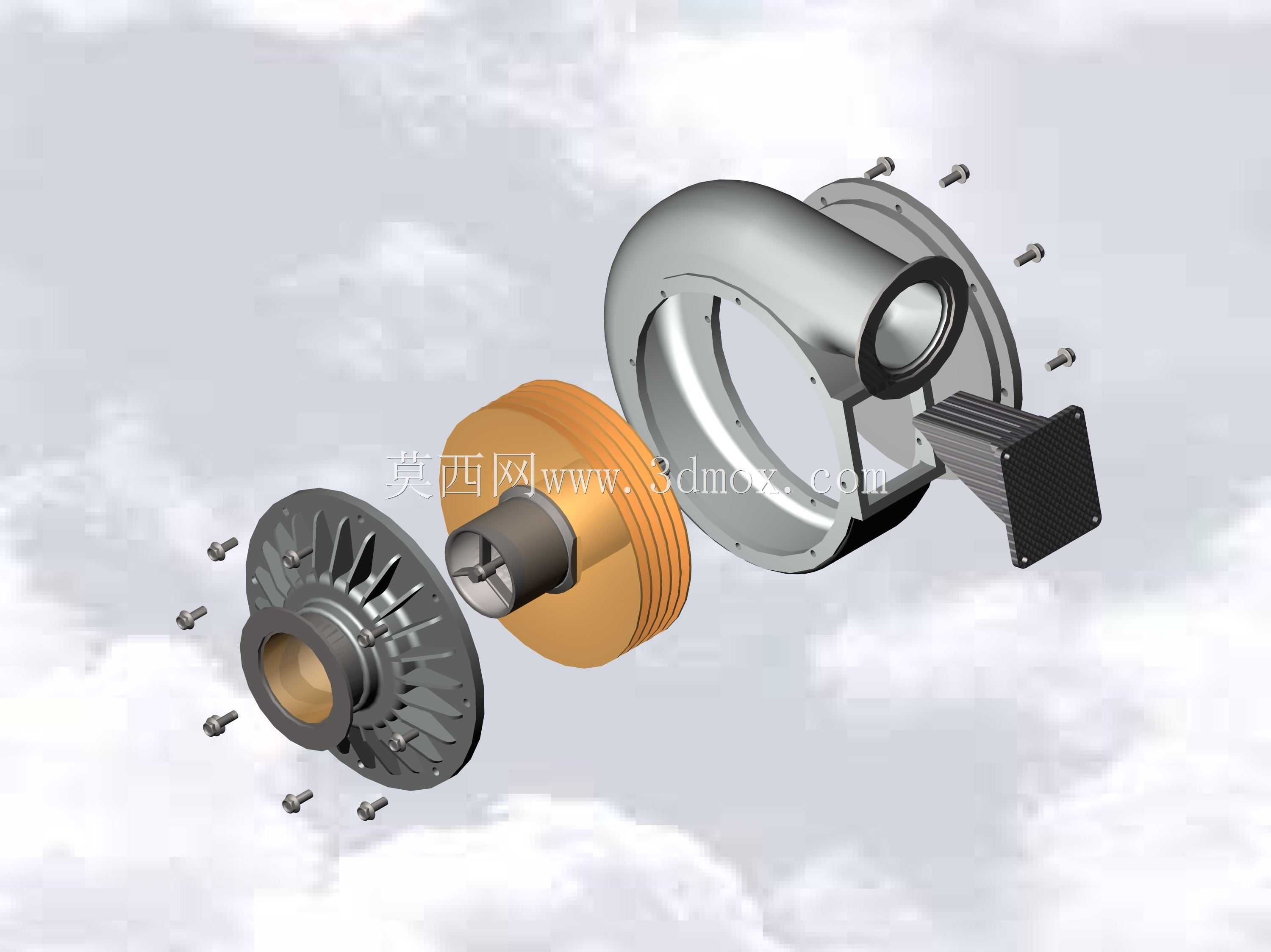

这款特斯拉涡轮泵属于离心式流体输送设备的特殊结构品类，核心采用8组磁盘驱动板作为核心做功部件，区别于传统带叶片的离心泵结构，依靠流体边界层效应实现能量传递，可适配电动机或机械驱动两种动力输入形式，整体结构简单紧凑，制造成本较低，同时具备优异的耐用性与运行稳定性。在实际工业应用场景中，这类涡轮泵可用于低粘度流体的输送、小型真空系统构建、低压气体压缩等工况，在小型化工流体输送、实验设备配套、余热回收系统流体循环、小型增压供气场景中都能发挥作用，相比传统叶片式泵类，它对流体中的微小杂质耐受度更高，不易出现叶片磨损、气蚀损坏的问题，长期运行维护成本更低。从产品功能特性来看，该结构的涡轮泵运行时流体在平行磁盘间形成连续的边界层流动，能量传递过程更平缓，运行振动与噪音远低于同功率的叶片离心泵，同时没有复杂的叶片曲面加工需求，核心做功部件仅需加工平面度达标的平行磁盘即可，加工难度大幅降低。从设计思路层面，这款模型采用爆炸视图呈现完整装配关系，清晰展示了涡壳流道、转子磁盘组、轴承支撑结构、连接紧固件、进出口连接段的配合关系，涡壳采用流畅的弧形流道设计，能够有效降低流体在壳体内的沿程阻力，进出口采用标准法兰连接结构，可直接对接常规工业管路。在外形尺寸与安装边界上，该泵整体采用同轴式布局，动力输入轴与转子磁盘组同轴布置，安装底座预留了标准的螺栓固定孔位，整体径向尺寸紧凑，轴向长度适配常规小型电机的输出轴安装尺寸，不需要额外设计复杂的传动连接结构，安装时仅需保证动力轴与泵轴的同轴度在公差范围内即可，进出口方向可根据实际管路布置需求调整涡壳安装角度，适配不同的安装空间限制。转子磁盘组采用等间距布置设计，磁盘间的流道间隙经过优化，既保证流体能够充分形成边界层传递扭矩，又避免间隙过大造成的能量损耗，两端的轴承支撑结构采用跨距布置，能够有效抵消转子高速运行时的径向跳动，提升整体运行的稳定性，连接紧固件采用标准内六角螺栓，分布在涡壳连接法兰的圆周方向，保证密封压力均匀分布，避免出现流体泄漏的问题。
