X射线诊断多维数据采集幻影装置

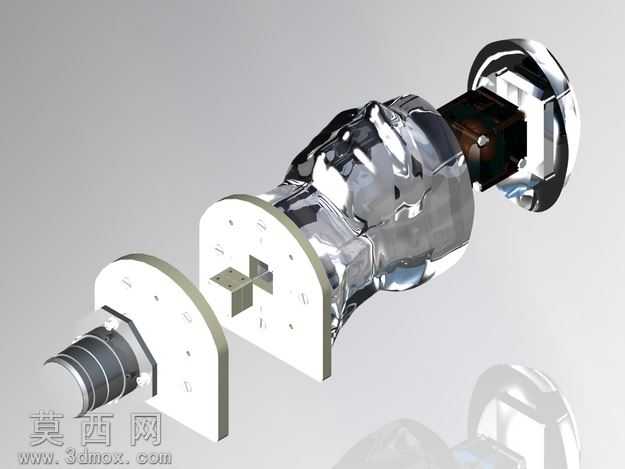

本装置为面向X射线诊断场景的多维数据采集幻影结构，整体采用模块化分段式设计思路，在三维建模阶段优先保证各功能段的装配同轴度，通过参数化建模方式定义各段法兰盘的安装孔位、定位止口尺寸，确保不同功能模块可快速拆装组合，适配不同的X射线曝光测试需求。建模过程中对核心的靶向定位结构做了公差适配设计，十字形定位块与安装槽的配合间隙经过反复校核，既保证装配便捷性，又避免间隙过大导致的射线束定位偏差。材质渲染阶段，针对装置不同部件的物理属性做了区分设置：外壳类部件采用高反光镀铬金属材质，通过调整粗糙度、反射率参数还原金属壳体的镜面质感，模拟真实设备的金属外壳防护特性；中间的幻影主体模块采用半透明磨砂质感材质，调整次表面散射参数模拟等效人体组织的射线透射特性，便于直观展示射线穿过结构时的路径变化；两端的连接法兰采用哑光工程塑料材质，通过细微的凹凸纹理还原加工后的表面质感，区分金属与非金属部件的视觉差异。结构设计上，装置从左至右依次设置射线入射端、定位调节段、幻影主体段、射线接收端，各段之间通过法兰盘的螺栓孔实现刚性连接，入射端设置可调式束光接口，可匹配不同口径的X射线发射装置，中间的十字定位结构可实现靶向位置的精准微调，保证射线束精准对准幻影的检测区域，后端的接收模块可同步采集曝光后的影像数据，为剂量分布测算、位置精度校验提供多维数据支撑。建模时对所有装配接触面做了干涉检查，排除了螺栓连接、止口配合处的结构冲突，同时对边角位置做了倒圆角处理，符合医疗检测设备的安全设计规范，整体结构紧凑，各功能模块划分清晰，可直接用于X射线诊断程序的校准、射线疗法的剂量验证等场景的仿真测试。
