机械式游标卡尺高精度测量结构设计

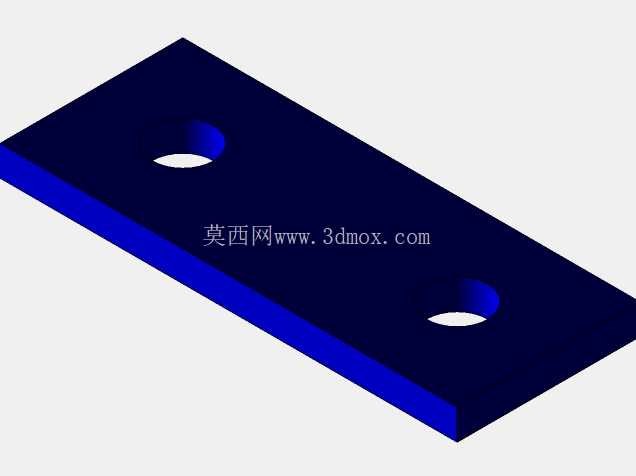

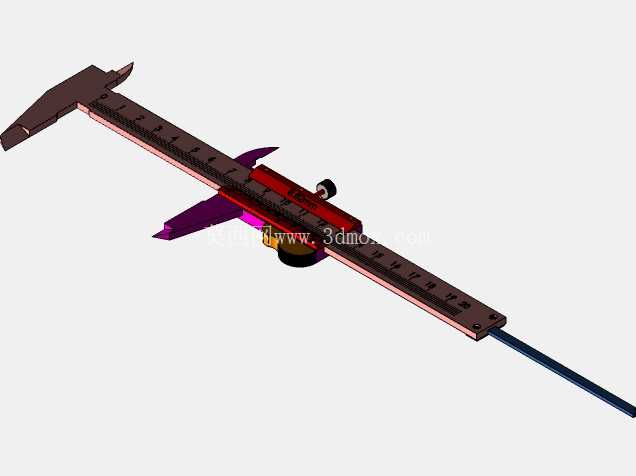

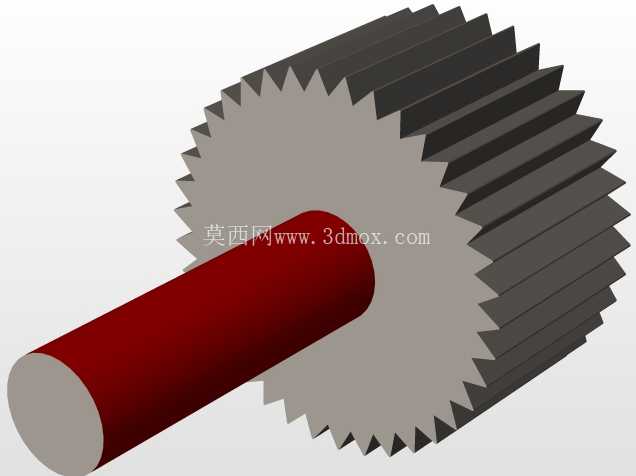

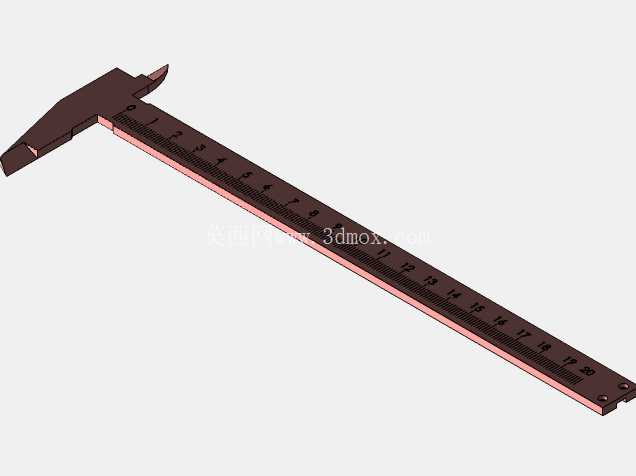

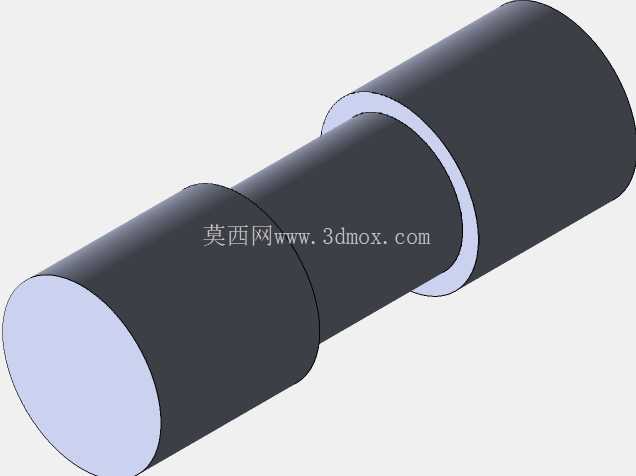

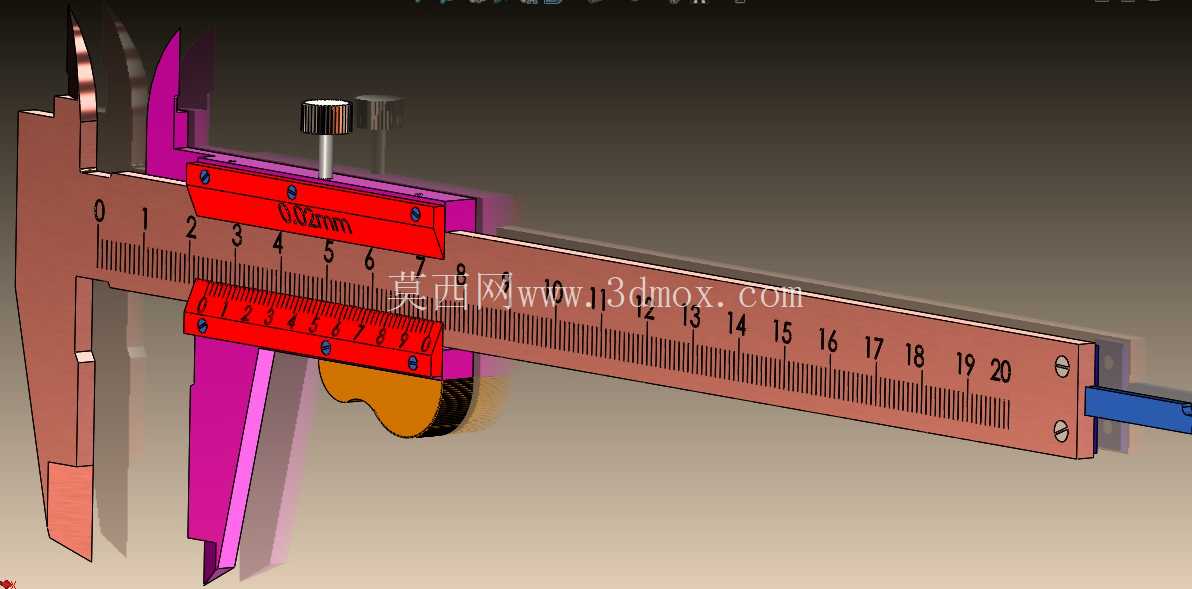

在机械加工现场、五金装配工位、教学实训车间以及精密零件质检环节，游标卡尺始终是一线作业人员随身携带的基础测量器具，这款机械式游标卡尺的三维结构完全还原了传统游标卡尺的全部功能模块，没有多余的装饰性结构，每一处造型都服务于实际测量需求。从结构组成来看，主尺采用带刻度的长条形刚性尺身设计，尺身表面的刻度线排布严格遵循公制测量的精度标准，主尺一端集成固定量爪，分别对应外测量面与内测量面，外测量面用于轴类零件外径、块状零件厚度、外形长宽尺寸的检测，内测量面则适配孔类零件内径、槽宽尺寸的测量，尺身尾部延伸出的深度测量杆，可直接伸入盲孔、台阶槽内部完成深度尺寸的检测，单把量具即可覆盖常规加工场景下的三类基础尺寸测量需求，无需频繁更换测量器具，能有效提升一线检测的作业效率。

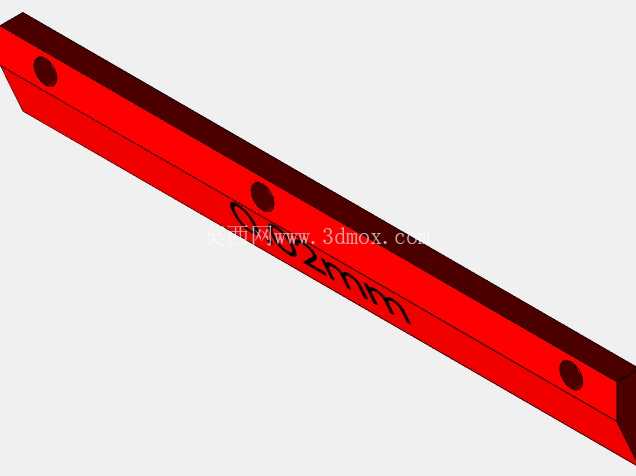

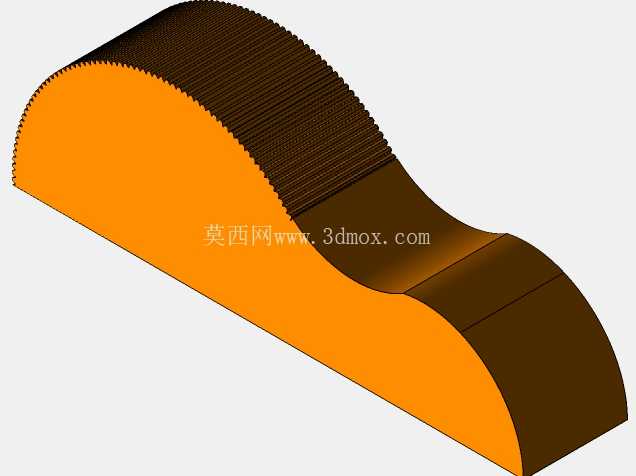

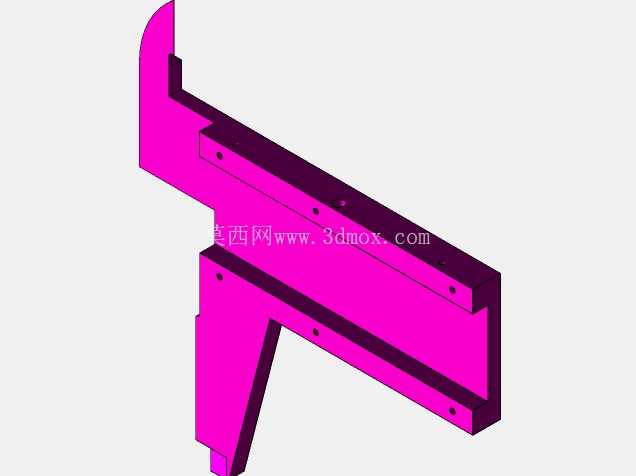

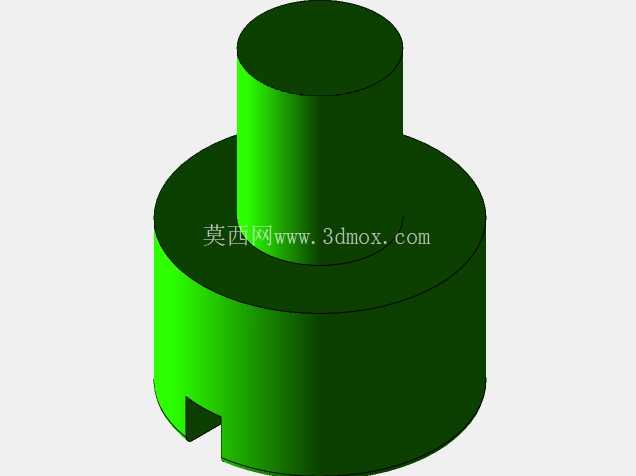

滑动游标组件是整个卡尺的核心功能模块，套设在主尺外部的游标架上集成了活动量爪，与固定量爪的测量面保持严格的平行度要求，避免测量时因面倾斜产生的系统误差；游标架上方设置的锁紧螺钉，可在测量完成后将游标位置固定在主尺上，方便作业人员将卡尺从被测零件上取下后再读取数值，避免移动过程中游标移位导致的读数偏差；游标架下方设置的拇指推块，表面做了防滑纹理处理，作业人员单手持尺时，拇指即可推动游标沿主尺平稳滑动，调整量爪与被测零件的贴合度，操作时无需双手配合调整，适配狭小工位内的单手测量操作需求。

从设计细节来看，量爪的测量面做了淬硬处理的结构预留，实际生产中该部位会经过高频淬火提升表面硬度，避免长期使用后测量面磨损导致精度失准；主尺与游标架的配合间隙经过严格控制，既保证游标可以沿主尺顺畅滑动无卡滞，又不会出现间隙过大导致的游标晃动问题，从结构上保障测量精度的稳定性。这款卡尺的测量量程覆盖0至200毫米的常规测量范围，完全满足普通机械加工、五金维修、日常零件检测的尺寸覆盖需求，整体外形修长，主尺宽度控制在单手握持的舒适范围内，重量分布均匀，长时间手持测量也不会产生明显的负重感。

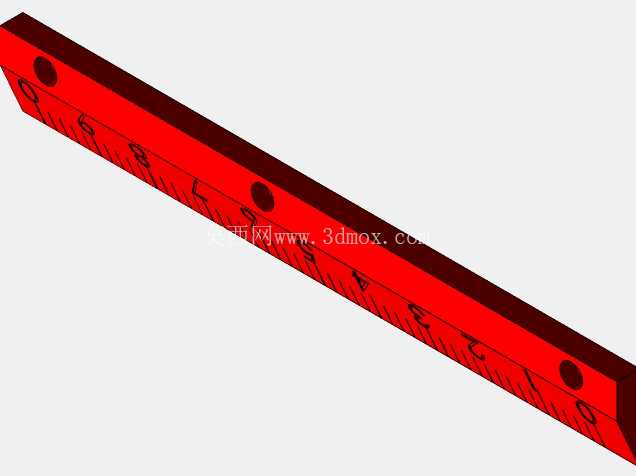

在实际使用场景中，这款卡尺不需要外接电源，也不存在电子数显卡尺易受油污、磁场干扰的问题，在机加工车间满是切削液、金属碎屑的恶劣工况下，只要定期清理尺身与游标配合缝隙内的碎屑，涂抹少量防锈润滑油，即可长期保持稳定的测量精度，非常适合生产现场的粗放式使用环境。建模过程中，所有配合面的公差预留都参考了实际量具的生产装配标准，主尺刻度与游标刻度的相对位置严格对应0.02毫米的游标读数精度，量爪合拢时两个测量面可以完全贴合无透光缝隙，深度测量杆的端面与主尺尾部端面保持齐平，保证深度测量的基准面准确。对于三维建模学习者而言，这款卡尺的结构涵盖了滑动配合、螺钉锁紧、多测量面集成等典型机械结构设计要点，建模过程中可以练习规则尺身的拉伸建模、刻度线的阵列排布、配合间隙的参数化调整等实用建模技巧；对于量具设计从业者而言，该模型的结构比例完全参照实物测绘还原，可作为机械式卡尺结构优化、衍生款型设计的基础参考框架，调整量爪长度、尺身厚度、游标锁紧结构即可快速衍生出不同量程、不同使用场景的专用卡尺结构。
