手轮式内螺纹截止阀结构设计

项目分类:阀门 发布时间:2021-12-19 ID:458838
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计
  • 手轮式内螺纹截止阀结构设计

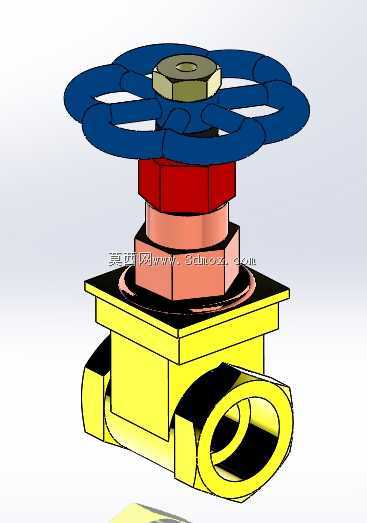

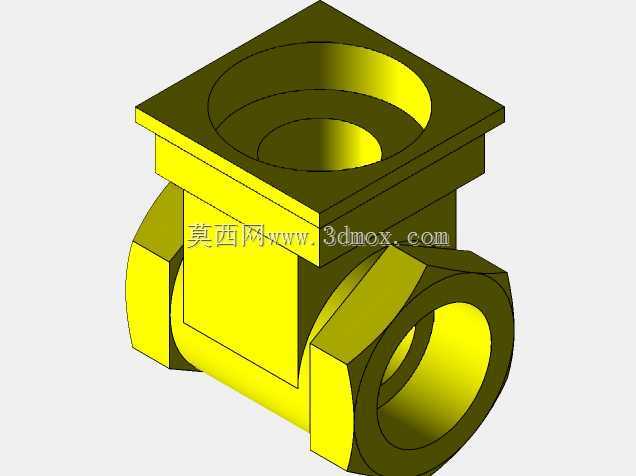

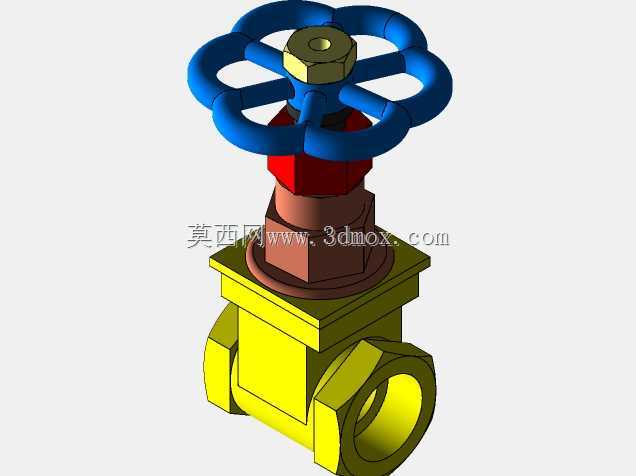

  这款手轮驱动的内螺纹截止阀,主要面向民用给排水、小型暖通循环、低压工业辅助管路的通断控制场景,在公称压力1.6MPa以内、工作温度不超过120℃的水、非腐蚀性轻质油类介质管路中,承担介质截断、流量微调的功能,相比同通径球阀,其节流调节的线性度更优,不会出现开关行程末端流量突变的问题,适合需要精准控制管路流量的支路节点使用。从结构设计逻辑来看,整体采用下进上出的介质流向布局,阀体为黄铜材质锻压成型,流道采用等径过渡设计,尽可能降低介质流经阀腔时的局部阻力损失,两端内螺纹接口符合GB/T7306标准的55°密封管螺纹要求,安装时无需额外加工焊接坡口,直接通过管螺纹缠生料带即可完成与管路的密封连接,

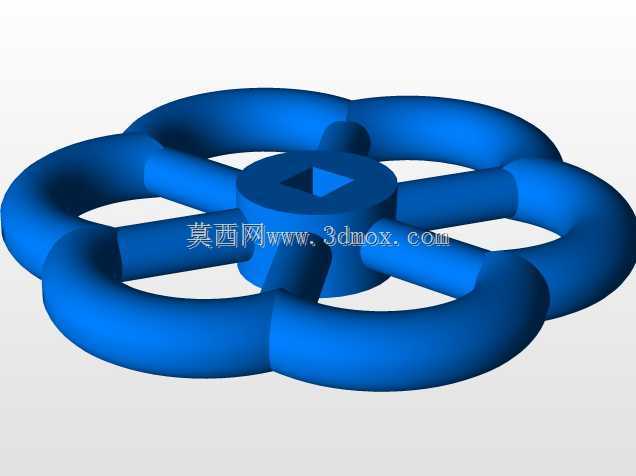

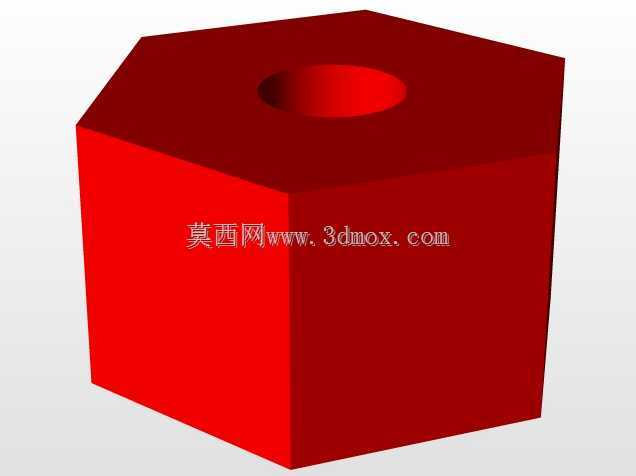

  适配DN15-DN25通径的常规低压管路安装需求,安装时需注意阀体上标注的流向箭头与介质流动方向保持一致,避免反向安装导致阀瓣受介质长期冲刷出现密封失效问题。上部操作端采用梅花式手轮结构,手轮边缘做圆弧过渡处理,操作时握持摩擦力充足,即使戴劳保手套操作也不会出现打滑问题,手轮与阀杆之间通过四方榫槽配合传递扭矩,阀杆梯形螺纹副设置在阀盖上部的填料腔上方,避免螺纹副长期接触介质出现锈蚀卡涩,填料腔采用聚四氟乙烯成型填料搭配压盖螺母锁紧的密封结构,当阀杆处出现微量渗漏时,无需停机拆解阀门,仅需均匀拧紧上部的六角压盖螺母即可补偿填料磨损量,大幅降低日常维护的工作量。阀瓣与阀杆采用活动连接结构,阀瓣密封面采用铜合金本体堆磨成型,

  关闭时阀瓣可在介质压力作用下自动贴合阀座密封面,即使阀杆与阀座存在微小的同轴度偏差,也能保证密封面的均匀贴合,避免单侧密封面过度磨损导致内漏。从安装边界尺寸来看,这款阀门的结构长度符合JB/T1686规定的内螺纹截止阀尺寸系列,手轮最大外径比同通径闸阀小15%左右,安装时手轮侧预留的操作空间仅需大于手轮半径50mm即可满足全开全关的操作需求,阀体底部为平面结构,竖直安装在水平管路上时可直接依托管路承重,无需额外设置支撑支架,阀杆顶部的启闭高度比同通径闸阀低20%,适合安装在吊顶内、设备夹层等竖向空间受限的管路节点。在实际选型应用中,这款阀门不适合用于含固体颗粒的介质管路,避免颗粒介质卡滞在阀瓣与阀座密封面之间导致密封失效,

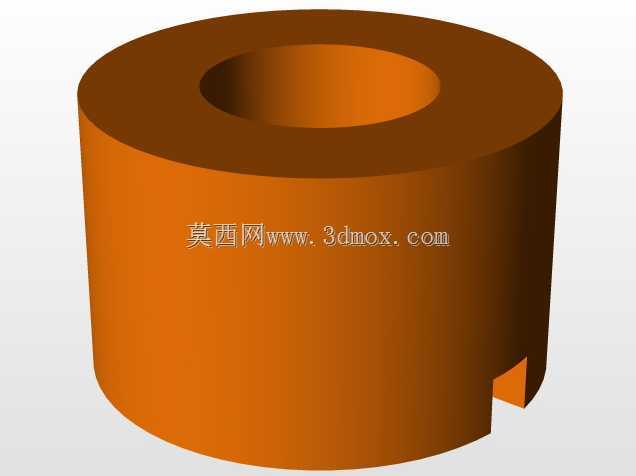

  也不适合作为长期全开的管路主切断阀使用,长期全开状态下介质长期冲刷阀瓣密封面会导致密封面出现冲蚀沟槽,后续关闭时无法实现有效密封,日常操作时不要在阀杆手轮上加装加长管暴力关阀,避免阀杆扭矩过载出现弯曲变形,当阀门处于全关位置时,手轮仅需再转动1/4圈即可保证密封,过大的关阀扭矩会导致阀瓣密封面出现压痕损伤。建模过程中对各配合零件的公差配合做了对应匹配,阀杆与阀盖的导向段采用H8/f7间隙配合,保证阀杆升降过程无卡涩,填料压盖与阀杆的配合间隙控制在0.1-0.2mm之间,既不会因为间隙过大导致填料被介质压力吹出,也不会因为间隙过小磨损阀杆表面,手轮与阀杆的四方配合采用H9/h9过渡配合,装配时仅需轻敲即可完成组装,不会出现配合过松导致操作时手轮空转的问题。
