机械式游标卡尺精密测量结构设计

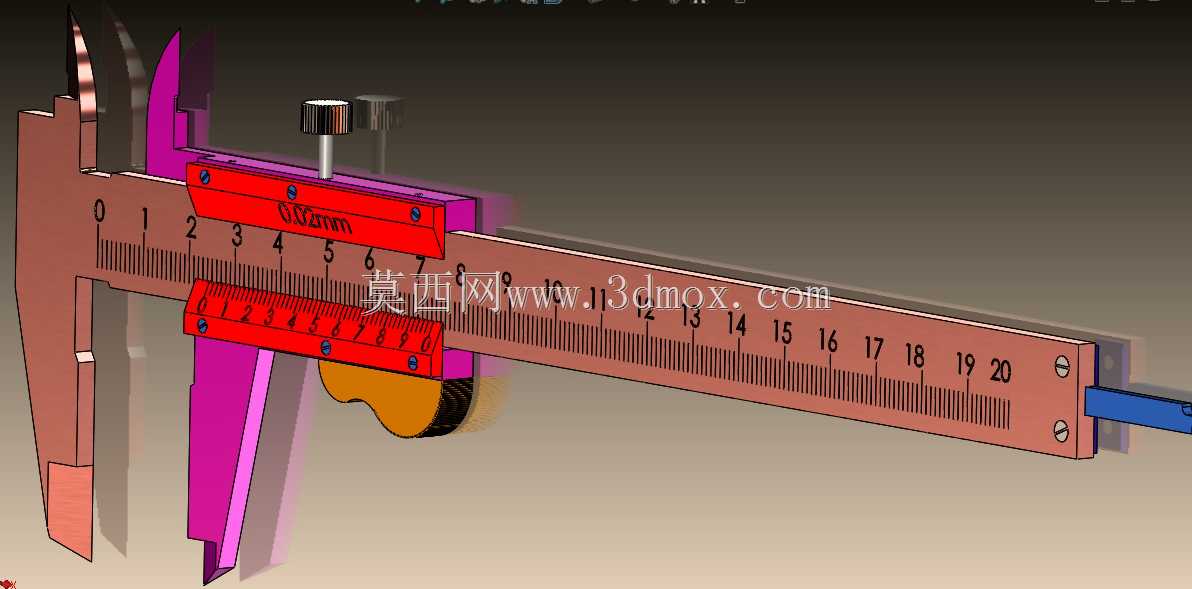

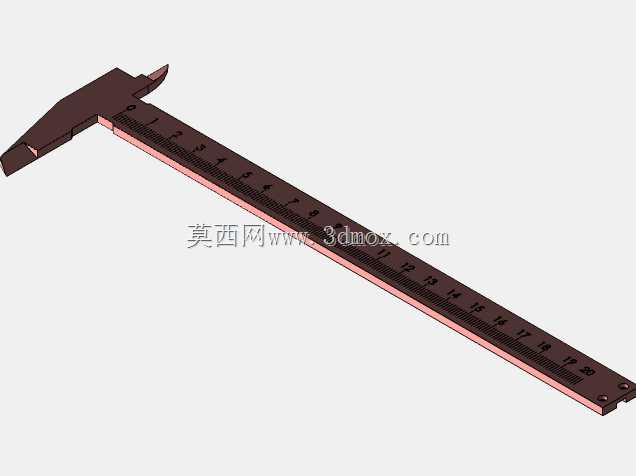

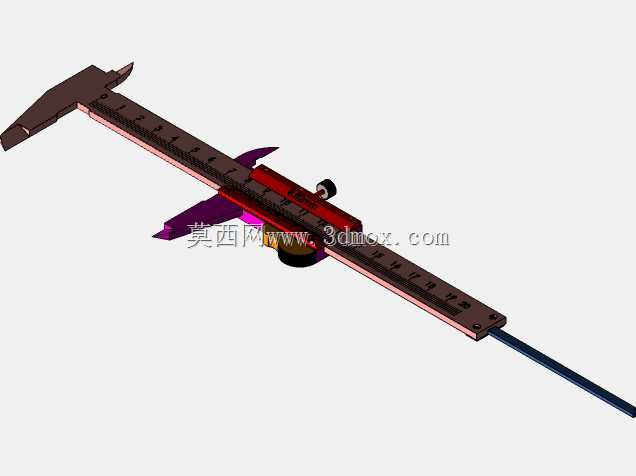

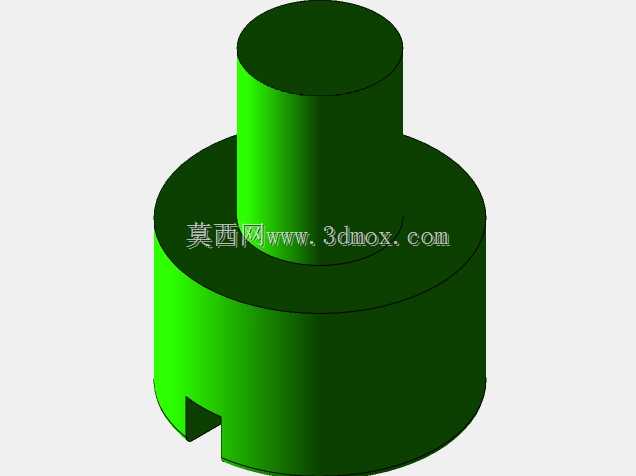

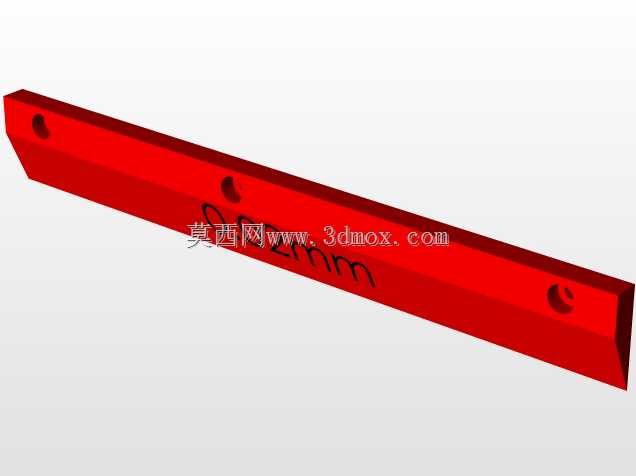

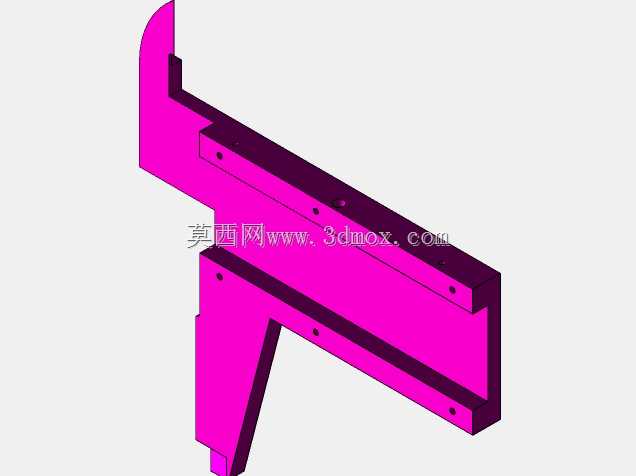

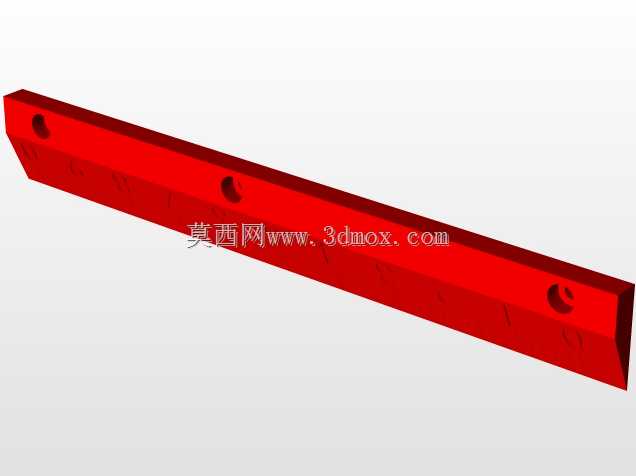

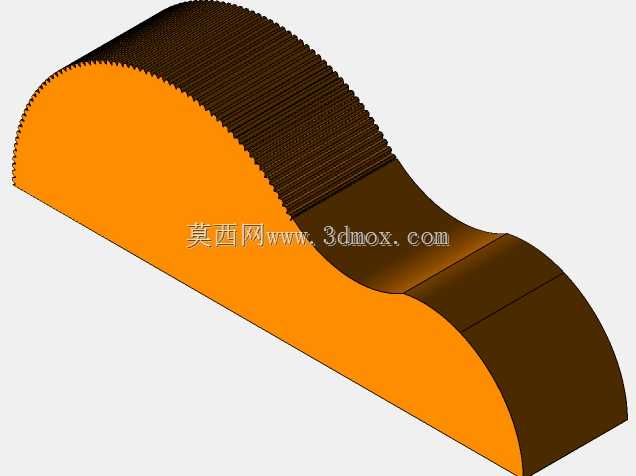

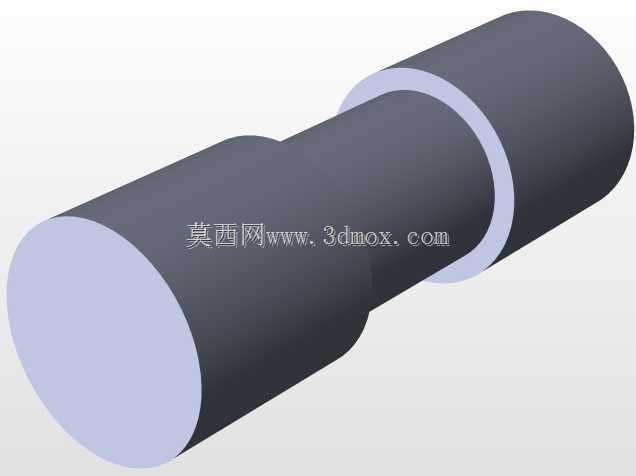

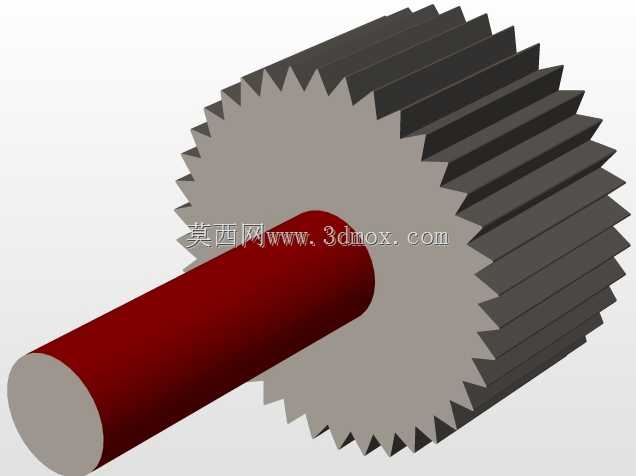

这款机械式游标卡尺的建模完全贴合车间实际测量场景的使用需求，覆盖机械加工工序间尺寸核验、五金零件来料检验、工装夹具装夹对位、学生金工实习实操等多个高频使用场景，作为接触式长度测量的基础量具，它可完成工件外径、内径、深度、台阶差四类核心尺寸的测量，无需额外更换测头即可完成多维度尺寸读取，适配绝大多数常规金属、塑料工件的现场快速检测需求。从功能结构来看，模型完整还原了主尺尺身、滑动游标架、深度测量杆、内外量爪、锁紧螺钉、微调推块的全部装配关系，主尺刻度按公制测量规范排布，量程覆盖0至200毫米的常用测量区间，主尺刻度线间距严格遵循1毫米基准间距，游标刻度按50分度精度设计，对应0.02毫米的读数精度，完全匹配工业级常规测量的精度要求。设计过程中优先考虑了手持操作的人机合理性，主尺尺身厚度控制在3毫米左右，握持边缘做了微小圆弧过渡，避免长时间手持测量时硌手；滑动游标架与主尺的配合间隙控制在0.01至0.03毫米区间，既保证滑动过程顺畅无卡滞，又不会因间隙过大导致测量时量爪偏摆引入读数误差；内外量爪的测量面做了平面度与平行度的结构约束，建模时保证两个测量面闭合时间隙小于0.005毫米，避免零位误差影响测量结果；锁紧螺钉的位置设置在游标架上方靠近拇指操作的区域，测量完成后可单手操作锁紧滑块，防止读数过程中游标滑动造成数值偏移；深度测量杆与主尺尾端的导向槽做了同轴度约束，伸出过程中无径向晃动，保证深度尺寸测量的准确性。从安装与适配边界来看，这款卡尺无需额外固定安装，属于手持便携量具，整体收纳长度约230毫米，可直接放入常规工具盒的量具隔层，游标架滑动全程无突出结构，不会与工具盒内壁发生刮蹭；量爪的开合范围对应0至200毫米的外径测量区间，内量爪可测量的最小内径为10毫米，深度杆最大伸出长度为200毫米，完全覆盖常规小型机械零件的测量尺寸范围。建模时对各部件的装配干涉做了逐一校验，锁紧螺钉拧紧时可完全压紧主尺尺身，不会出现滑牙或压不紧的结构问题，微调推块与游标架的连接结构也做了细节还原，微调时可实现游标架的微小位移，方便快速对准测量面完成精准读数。
