外螺纹连接式起重吊钩结构设计

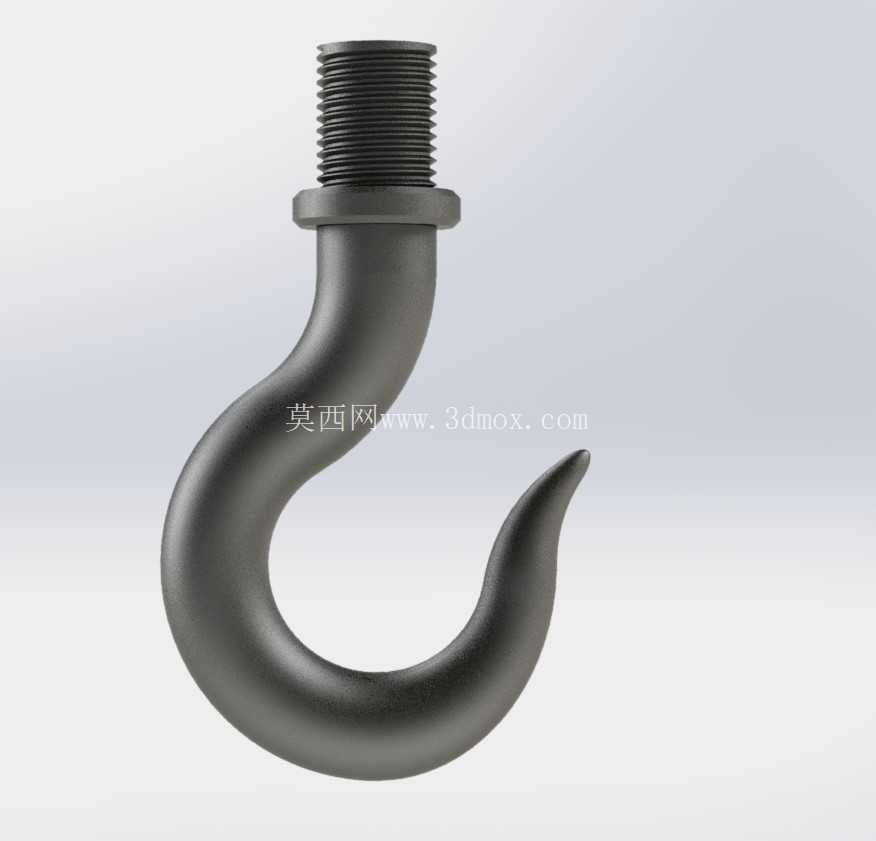

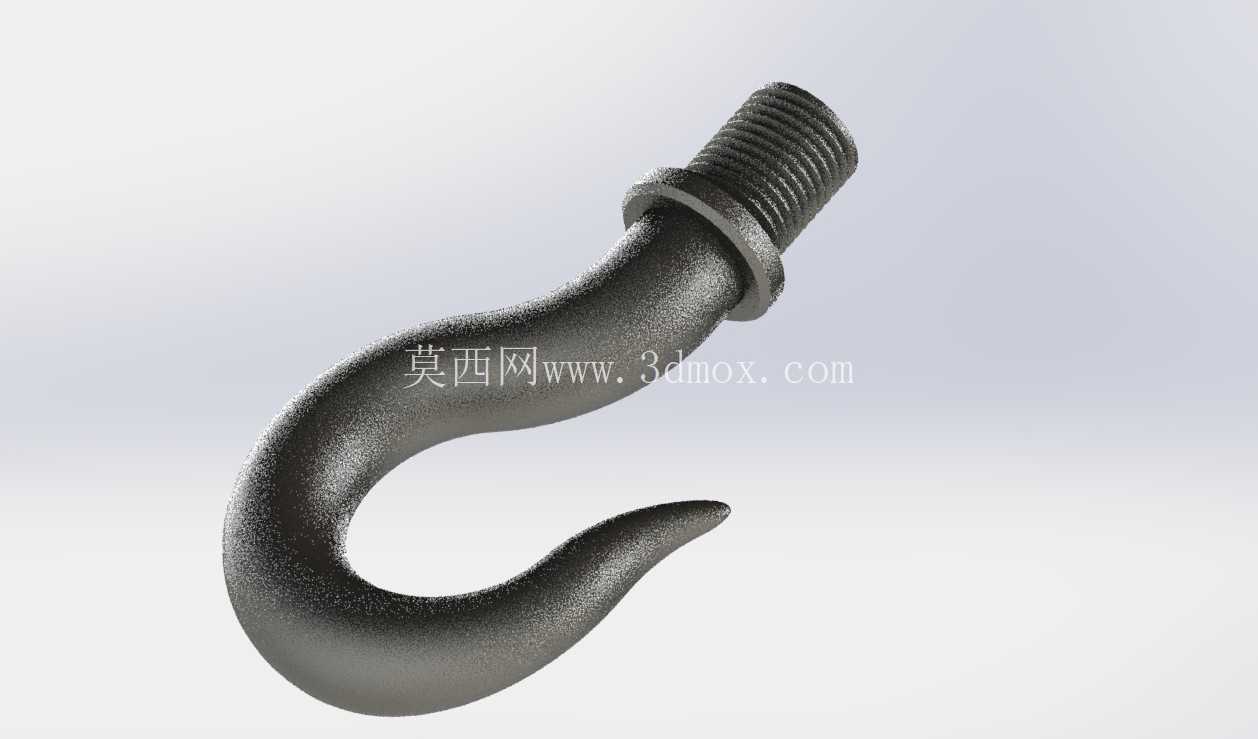

　　在车间重型工件转运、港口货箱装卸、基建现场建材吊装这类常规起重作业场景里，吊钩是直接连接起升机构与被吊载荷的核心受力构件，其结构合理性直接决定吊装作业的可靠性，外螺纹连接式的起重吊钩，是中小吨位固定工位起重设备里应用占比极高的一类吊具结构。这类吊钩的核心功能是通过端部的外螺纹段，与起重设备的动滑轮组横梁、吊具架体或者专用连接螺母形成刚性可拆卸连接，相比传统的钩头与横梁铰接的结构，螺纹连接的形式安装拆卸效率更高，适配需要快速更换不同额定载荷吊钩的作业场景，比如车间内单梁起重机需要切换不同吨位吊具、小型龙门吊需要适配异形吊具连接的工况。从结构设计逻辑来看，钩身采用大曲率变截面的弯弧结构，并非等直径圆钢弯曲成型，而是从螺纹连接端的圆柱段开始，向钩尖方向逐步过渡截面尺寸，钩身最粗的受力段位于弯弧的内侧受拉区域，这个位置是吊钩承载时拉应力集中最明显的区域，加大截面尺寸可以有效降低工作应力，避免长期承载出现疲劳裂纹；钩尖位置做了收窄的圆滑过渡，既方便挂入吊环、吊装带吊耳等连接件，也能避免尖锐棱边割损合成纤维吊装带的织带层。

　　端部的外螺纹采用标准普通粗牙螺纹设计，螺纹根部做了圆角过渡处理，避免螺纹收尾处的应力集中，螺纹段与钩身过渡的位置设计了一体式的轴肩挡边，安装时这个轴肩可以紧贴连接座的端面，起到轴向定位的作用，避免吊钩拧紧后出现轴向窜动，同时轴肩的存在也能分散螺纹端部的压应力，防止长期承载后螺纹段出现弯曲变形。从安装边界来看，这类螺纹吊钩的安装只需要在配套的连接构件上加工对应规格的内螺纹孔，或者采用开槽螺母配合开口销的防松结构，不需要额外设计铰接销轴、轴套等零件，整体连接结构的零件数量更少，日常维护只需要定期检查螺纹磨损情况、钩身是否出现塑性变形即可，维护成本远低于铰接式吊钩。

　　设计这类吊钩结构时，首先要根据额定起重量核算钩身弯弧段的最小截面直径，按照材料屈服强度预留足够的安全系数，通常起重吊具的安全系数不低于4倍，同时要验算螺纹段的抗剪切强度与抗弯强度，避免起吊过程中出现螺纹断裂的风险；钩身的弯弧曲率半径需要适配常规吊具的连接尺寸，曲率过小会导致吊环、卸扣等连接件无法顺利挂入，曲率过大则会增加吊钩整体的外形尺寸，占用过多的起升高度空间。钩尖的设计角度需要保证挂入吊具后，在无额外防脱卡的情况下，吊具不会因为小幅晃动从钩尖滑出，当然实际应用中还是会配套弹簧式防脱卡，避免作业过程中吊索具滑脱。

　　这类吊钩的螺纹段长度需要根据连接座的厚度确定，保证拧紧后有足够的螺纹啮合长度，通常啮合长度不小于螺纹公称直径的1.5倍，确保螺纹连接的承载能力匹配钩身的额定载荷。在实际建模过程中，钩身的曲面过渡需要保证圆滑无棱角，避免出现应力集中的尖角，尤其是弯弧内侧与轴肩过渡的位置，要采用大圆角平滑衔接，螺纹段的建模要符合标准螺纹的牙型参数，方便后续出工程图时直接标注加工参数，不需要二次修改。这类吊钩通常采用锻造工艺加工毛坯，之后进行整体调质处理提升综合力学性能，螺纹段采用机加工保证精度，钩身表面做防锈处理，适应户外、车间等不同作业环境的使用需求。在选型应用时，需要注意这类螺纹连接式吊钩不适用于大吨位的起重作业，通常额定起重量在10吨以下的工况适配性更好，大吨位工况下螺纹连接的防松可靠性不足，还是需要采用铰接式的钩头结构；同时安装时必须加装防松装置，比如双螺母锁紧、开口销穿防松，避免起升过程中吊钩转动出现螺纹松脱的风险。日常巡检时需要重点检查钩身是否出现开口变形，也就是钩尖与钩身喉部的距离是否超过出厂尺寸的10%，一旦出现塑性变形说明已经过载，必须立即更换，同时检查螺纹段是否出现磨损、锈蚀，牙型损伤超过1/5时也需要及时更换，避免承载时出现断裂风险。
