带PU辊3吨90度工业翻转卸料装置

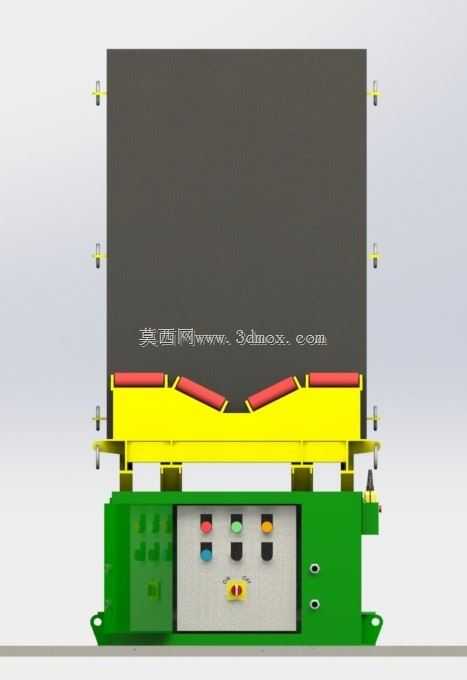

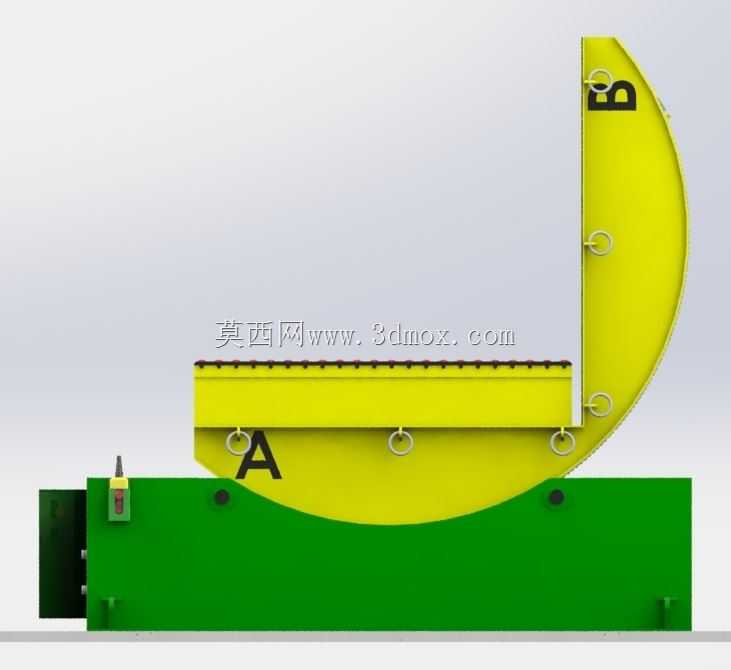

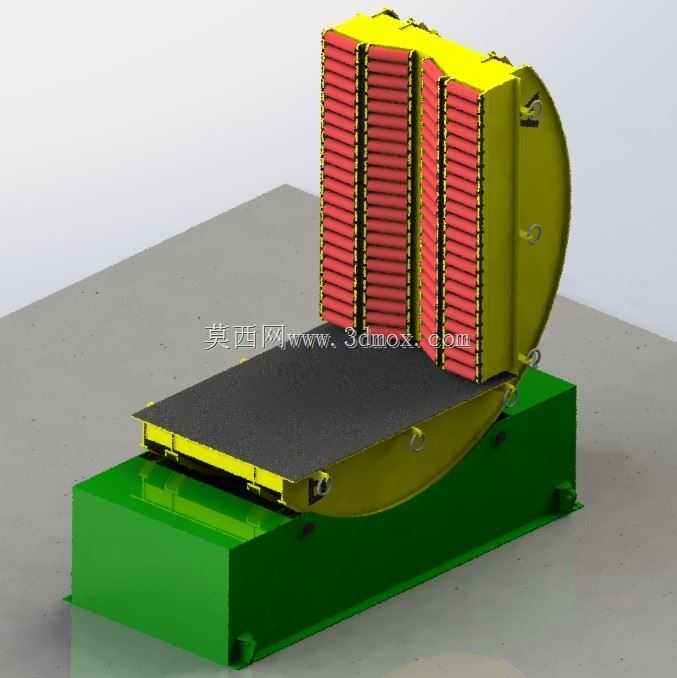

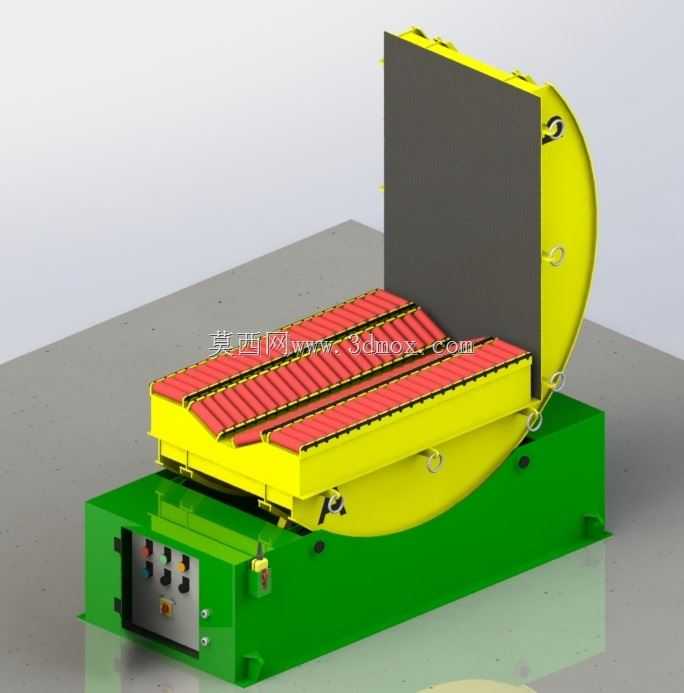

　　在板材加工、卷材转运、重型工件上下料的车间场景里，工件姿态调整一直是影响产线节拍的关键环节，这款带PU辊的3吨90度倾卸装置，正是针对大重量平面类、卷状类工件的翻转需求设计的专用设备。从结构布局来看，设备底部采用整体式焊接箱型基座，作为整套翻转机构的承载基础，基座内部预留了液压动力单元与电气控制元件的安装空间，侧面设置的操作面板集成了翻转启停、急停、点动调整按钮，操作人员可在设备侧方安全距离内完成全部操作，避免工件翻转过程中出现磕碰风险。基座上方的翻转执行部分采用半圆齿圈式翻转支撑结构，相比传统转轴式翻转，这种结构的受力分布更均匀，能承受3吨额定载荷下的偏载冲击，不会出现转轴变形、卡滞的问题。承载台面铺设的多组PU辊，

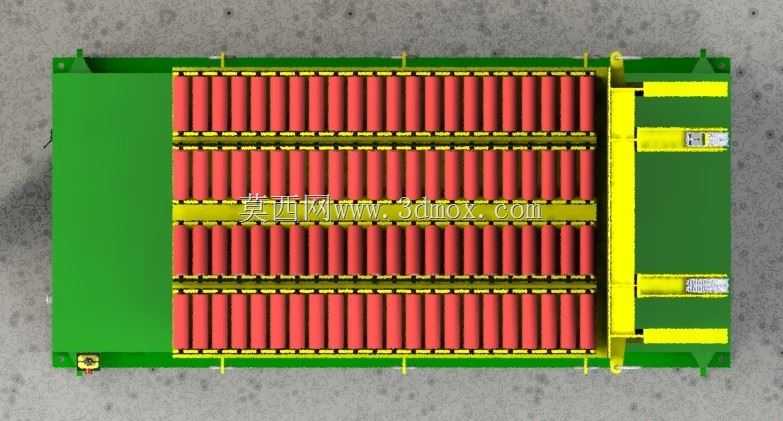

　　一方面在工件上料、下料阶段可减少工件与台面的滑动摩擦，避免金属板材、卷材表面出现划伤，另一方面辊道的排布间距经过计算，适配常见的1220mm宽度板材、标准钢卷的支撑需求，不会出现工件局部悬空变形的情况。垂直侧的靠板采用整块高强度钢板焊接加强筋结构，翻转到90度垂直位置时，靠板可完全承托工件的侧端面，配合台面上的可调节挡块，能适配不同厚度、不同幅面的工件固定需求，防止翻转过程中工件滑落。设计阶段重点考虑了安装边界的适配性，整套设备的地面安装 footprint 控制在常见车间通道可容纳的范围内，基座底部预留了地脚螺栓安装孔，可直接固定在硬化混凝土地面上，不需要额外做深挖的设备基础，降低车间改造的成本。翻转动作采用液压驱动，

　　运行速度平稳可调，可根据工件的易碎程度、重量调整翻转角速度，在0到90度的翻转行程内可任意位置停驻，方便对接前后段的辊道输送线、叉车上下料工位。在实际应用中，这类翻转装置常布置在剪板机、激光切割机的上料端，将卧式堆叠的钢板翻转成立式姿态方便上料，也可布置在卷材加工生产线的开卷工位，将卧式放置的钢卷翻转到立式状态完成上卷作业，相比传统的行车配合人工翻转的作业方式，能将单批次工件翻转的作业时间缩短60%以上，同时消除人工辅助翻转时的挤压、坠落安全隐患。结构设计上对翻转的极限位置做了双重限位保护，除了液压系统的行程限位，还在基座与翻转架的对应位置设置了机械限位块，即使液压系统出现压力波动，也能保证翻转角度精准停在90度位置，不会出现过翻导致工件跌落的问题。
