6吨带转盘剪叉式液压升降作业平台

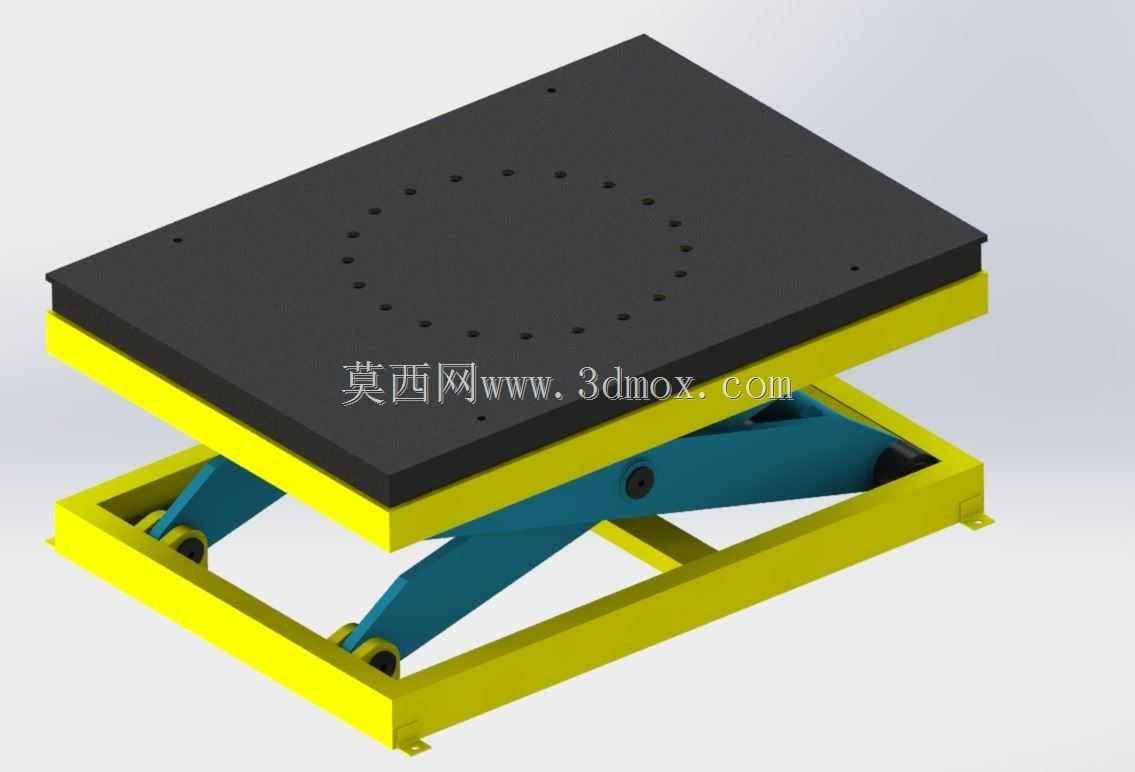

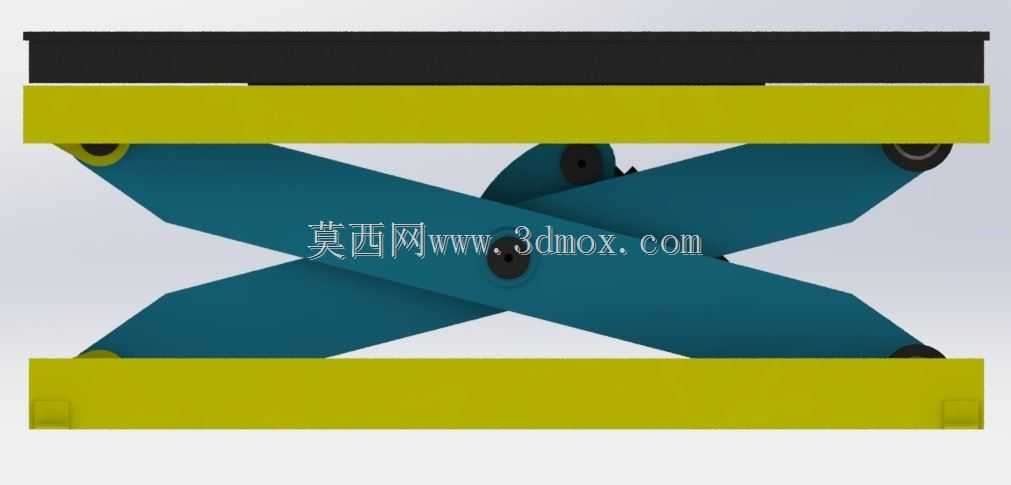

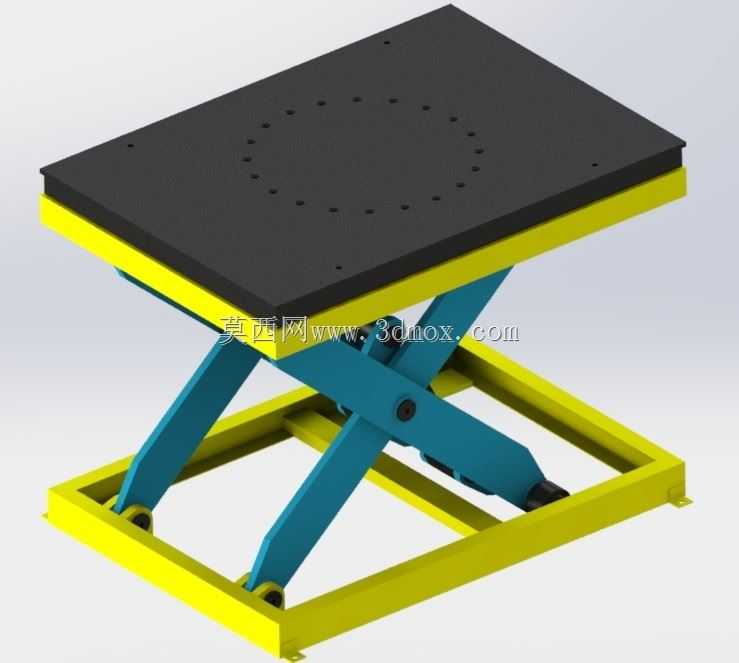

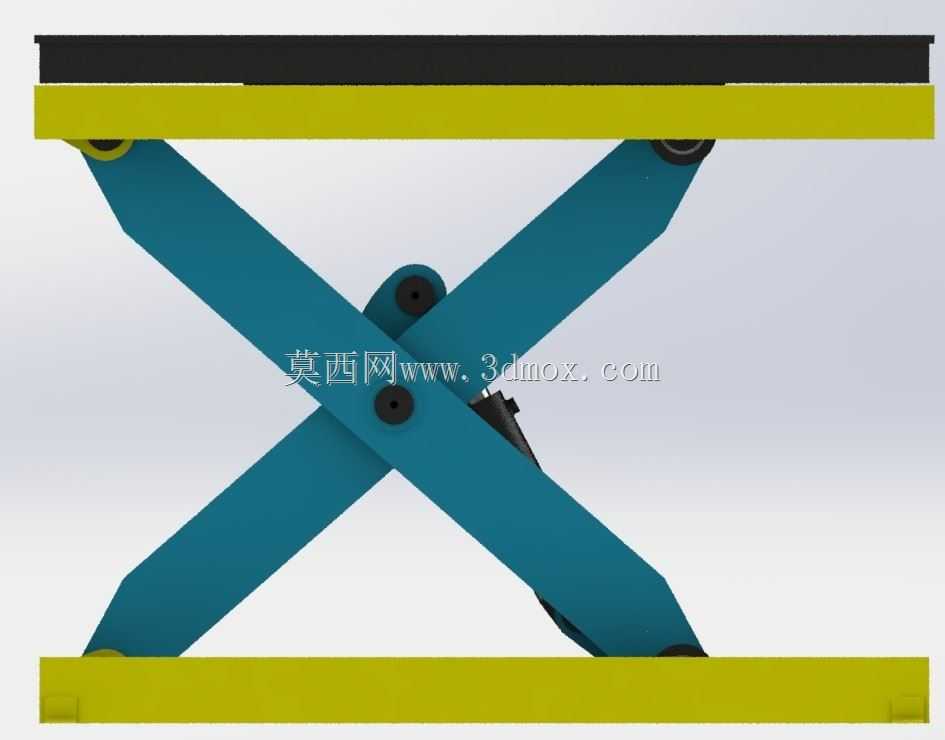

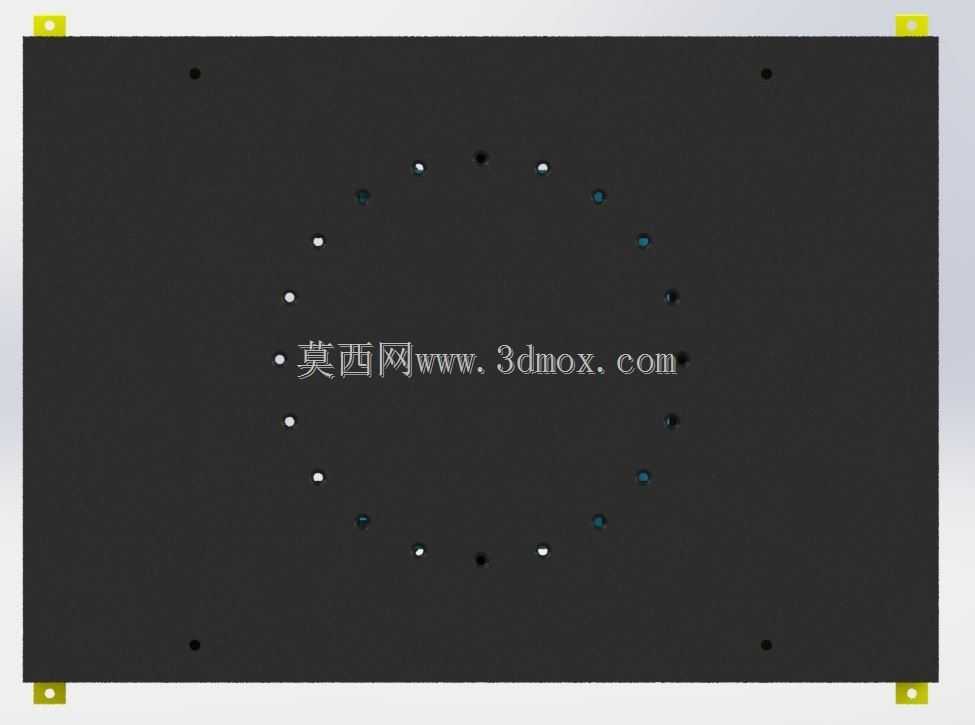

　　这款带转盘的剪叉式升降设备，核心面向重载工位的物料举升与角度调整需求，常见于重型工件装配、模具检修、大型零部件周转的生产场景，在工程机械装配车间、模具制造厂区、重型仓储库区都能适配对应的作业需求。设备采用双组交叉剪臂作为核心承载结构，剪臂铰接点做了加厚衬套设计，避免长期重载铰接位出现旷量，底部基座采用槽钢结构拼焊成型，安装时可直接通过基座预留的地脚孔固定在硬化混凝土地面，无需额外做复杂的预埋基础，安装边界可适配常规3米见方的工位预留空间，最低落位高度可控制在300mm以内，方便重型工件通过叉车直接推送至平台台面。台面集成的转盘结构采用平面推力轴承承载，可实现360度任意角度回转，转盘表面做了防滑纹理与定位孔阵列，

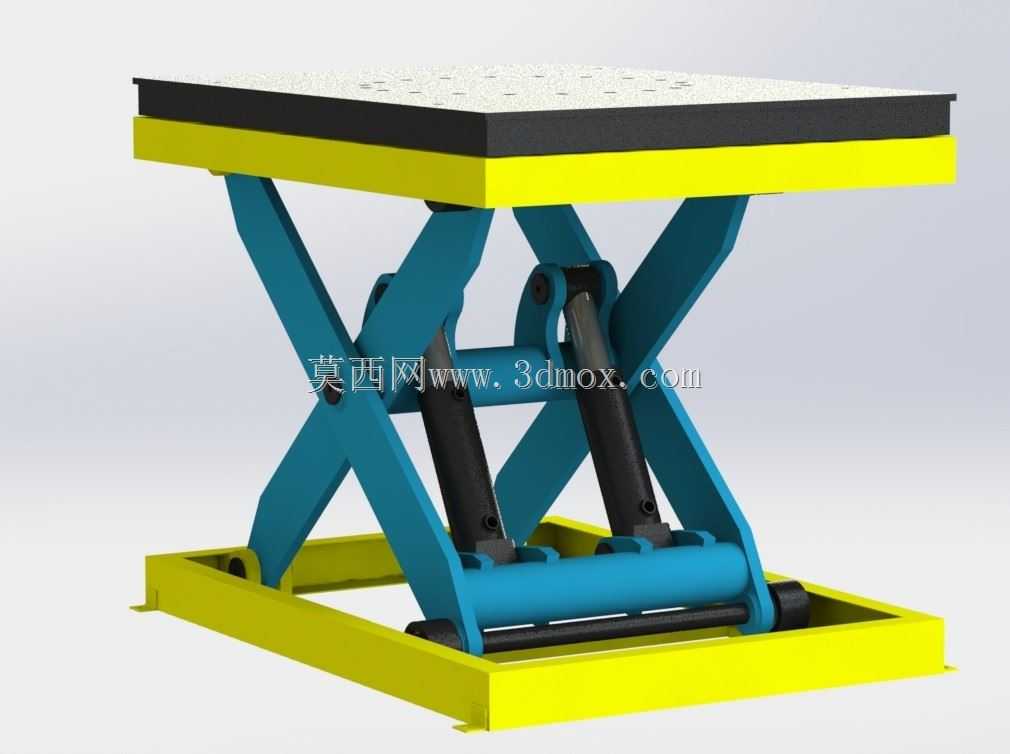

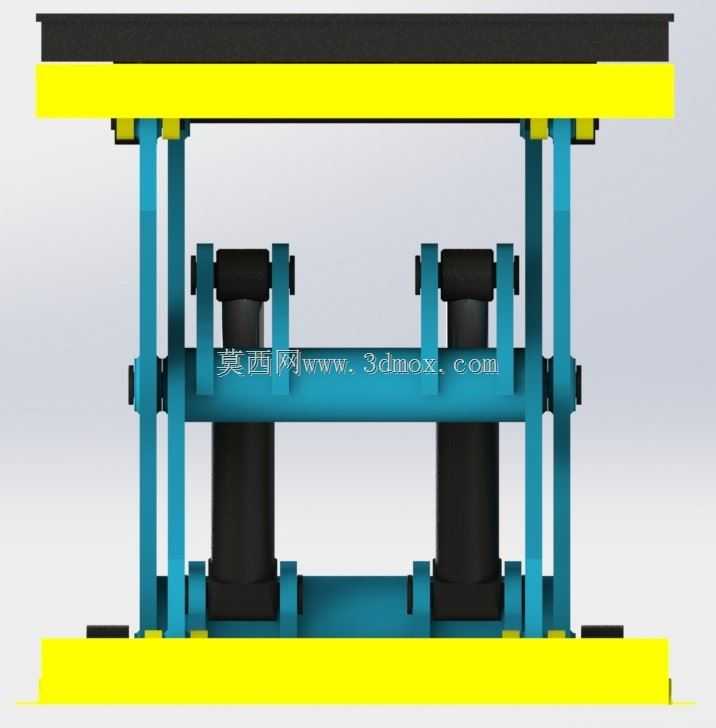

　　工件放置后可通过定位销快速固定，作业时无需反复挪动工件或人员绕台走动，单人即可完成工件周向的装配、检测、打磨等工序，大幅降低重型工位的作业周转强度。驱动部分采用双液压油缸同步驱动的结构设计，油缸上下铰接位均采用自润滑关节轴承，可抵消剪臂举升过程中的微小位移偏差，避免油缸出现偏磨漏油的问题，液压管路沿剪臂内侧排布固定，避免举升过程中管路被挤压磨损，液压站可集成在基座内部预留的安装腔，也可根据现场工况外置安装，适配不同的厂区布线需求。台面边缘设置了可拆卸的防护挡边，防止工件在升降或回转过程中出现滑移，最高举升高度可根据实际工位需求调整剪臂长度参数，常规配置下举升行程可覆盖1.2米作业高度，完全满足站立作业的人机工程高度要求。

　　设计过程中对剪臂的受力做了有限元校核，在6吨额定载荷下，剪臂最大形变控制在1.5mm以内，铰接点安全系数取3倍以上，转盘承载面的平面度公差控制在0.2mm/m以内，保证工件放置后的回转平稳性，不会出现卡滞或晃动问题。设备的控制单元可外接脚踏开关或手持操作盒，升降动作带上下限位保护，转盘可配置阻尼锁紧结构，调整到对应作业角度后可快速锁止，避免作业过程中转盘意外转动带来的安全隐患。
