固定式双剪叉液压升降作业平台结构

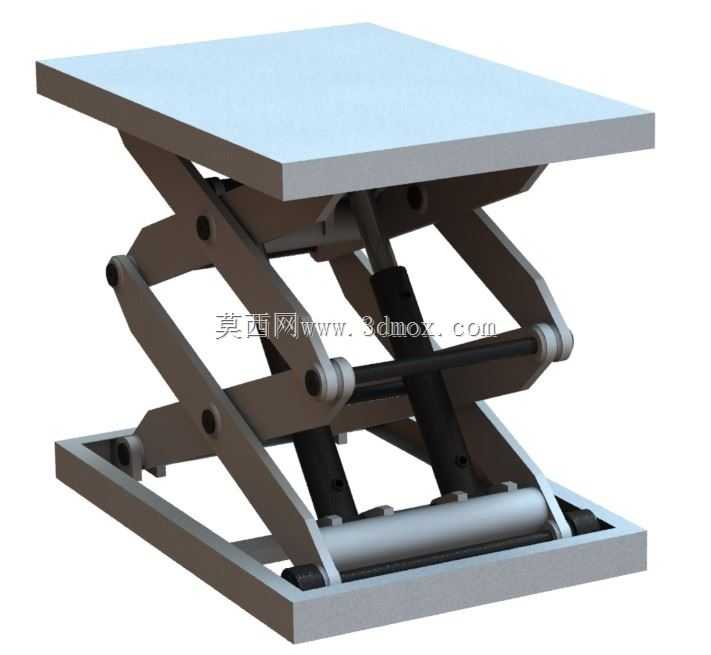

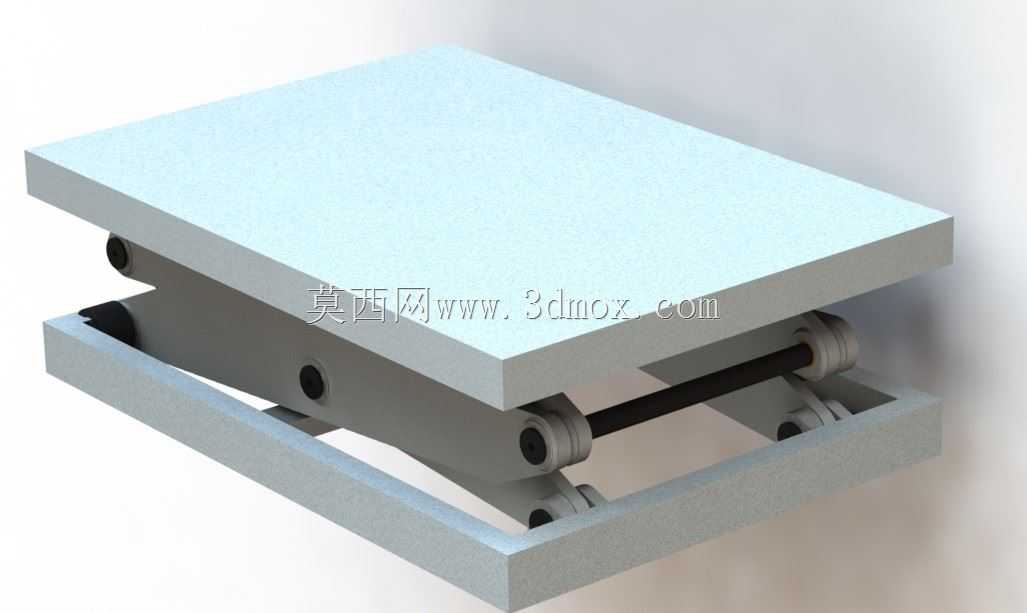

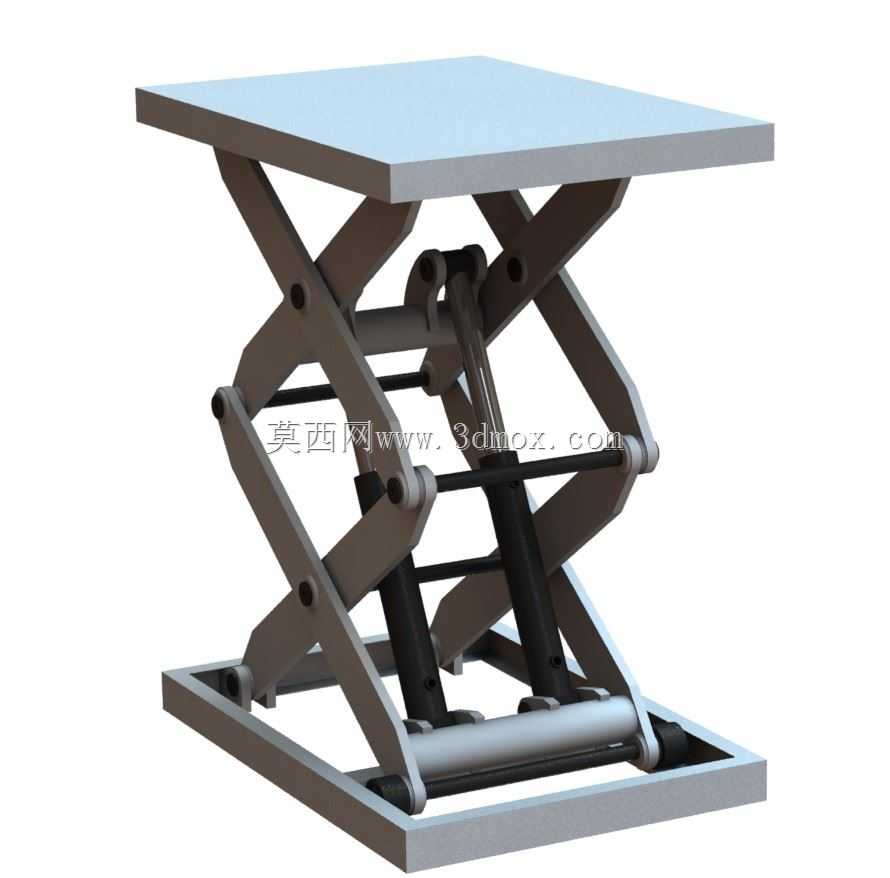

　　这款固定式双剪叉升降结构，主要面向车间内固定工位的物料举升、工装对接、重型工件转序场景设计，区别于移动式升降设备，其底部框架采用整框式焊接结构，安装时直接通过地脚螺栓与混凝土地面锚固，无需额外移动轮组与支撑支腿，整体抗偏载能力更强，适合长期固定在流水线旁、仓储区上下料位、设备检修工位使用。从结构设计逻辑来看，采用双层剪叉臂组的叠层布置，相比单剪叉结构，在同等闭合高度下可实现更大的升降行程，闭合状态下整体台面高度可控制在200mm以内，方便与地面辊道、手动液压车对接，无需额外搭建斜坡过渡，举升后最高作业高度可根据需求调整剪叉臂长度实现，常规款覆盖1米到3米的举升区间，额定承载可覆盖500kg到5吨的区间，适配不同重量的工件举升需求。

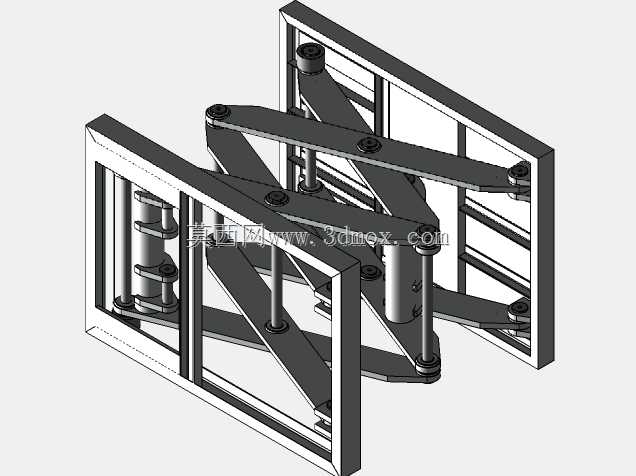

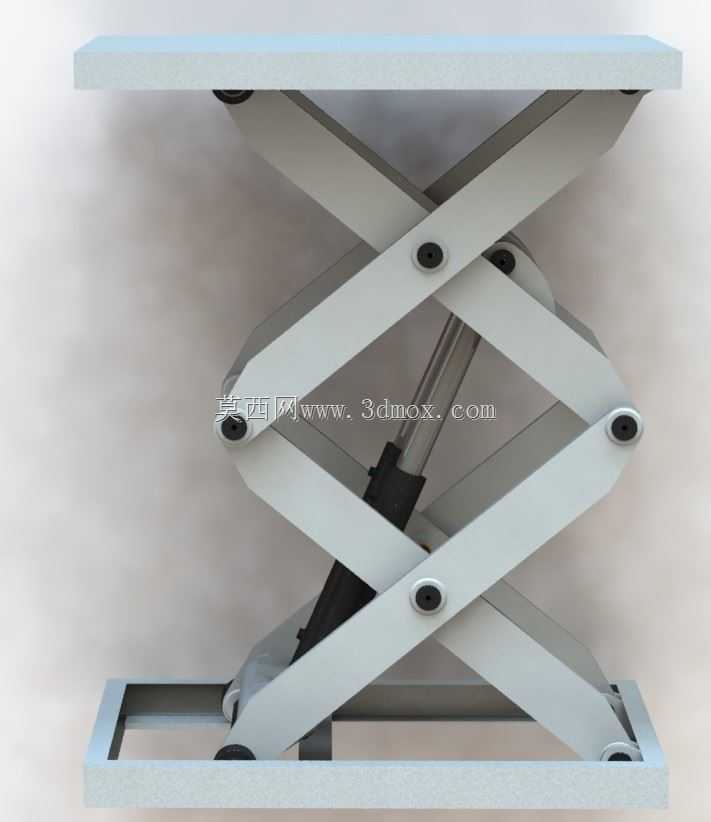

　　剪叉臂的铰接点采用带自润滑衬套的销轴连接，臂体之间设置横向同步拉杆，保证两侧剪叉臂升降过程中同步动作，避免台面出现偏斜卡滞；驱动单元采用卧式布置的双液压油缸，油缸缸体与下框架铰接，活塞杆端与中层剪叉铰接座连接，液压管路沿剪叉臂内侧排布，避免升降过程中管路被挤压磨损，油缸内置液压锁，当管路出现意外泄压时可自动锁止活塞杆位置，防止台面骤降引发安全事故。台面采用整块花纹钢板焊接框架结构，边缘设置挡边，防止放置的工件、工装在升降过程中滑落，台面可根据实际使用需求加装辊道、旋转平台、定位夹具等附属结构，适配不同的作业场景，比如装配工位可在台面上加装工件定位工装，仓储工位可加装万向球台方便物料推移。安装边界方面，

　　底部框架的安装平面需要保证水平度误差不超过2mm/1000mm，锚固螺栓采用M16以上的膨胀螺栓，埋深不低于120mm，设备周边需要预留不小于300mm的检修空间，方便后期对铰接点、油缸、液压站进行维护保养；日常使用中，剪叉臂的铰接点需要定期加注润滑脂，液压油根据使用环境每1到2年更换一次，避免杂质磨损油缸密封件。这类固定剪叉升降结构相比导轨式升降货梯，安装空间更小，土建要求更低，不需要在墙体上预埋导轨支架，适合在已建成的车间内部加装，不会对原有建筑结构造成破坏，同时双剪叉的结构在升降过程中台面始终保持水平，侧向晃动量控制在5mm以内，举升过程平稳，适合精密部件的装配举升作业，避免工件因晃动出现磕碰损伤。
