日立配套贝壳式液压抓斗结构设计

　　这款抓斗作为起重设备的配套作业属具，主要适配日立系列起重机械与挖掘机械的前端挂载需求，常见于港口散货装卸、废钢转运、河道清淤、矿山散料堆取作业场景，可针对矿石、煤炭、废钢、生活垃圾、河道淤泥等不同密度的散状物料完成抓取、转运、卸料作业，相比传统单瓣抓具，贝壳式双瓣闭合结构的物料包容度更高，抓取过程中漏料率更低，尤其适合大体积不规则散料的装卸作业。

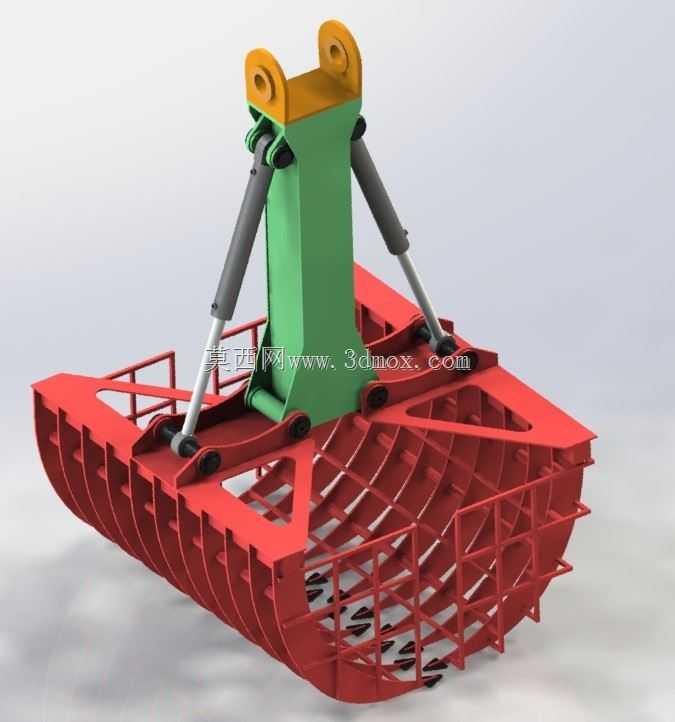

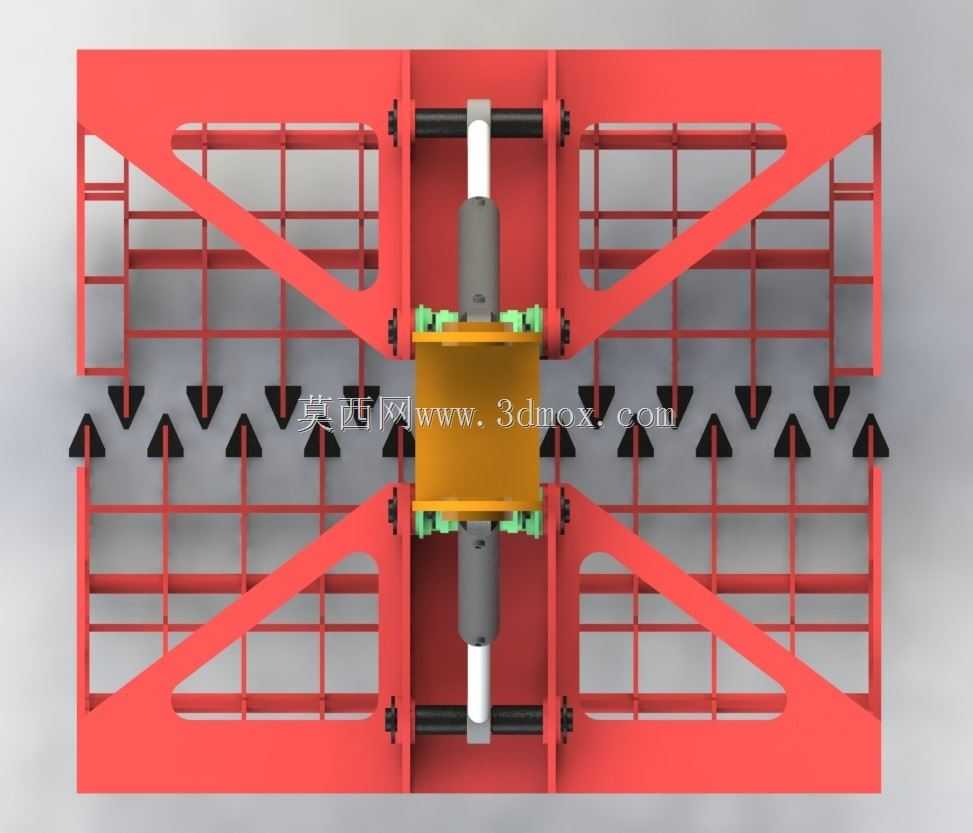

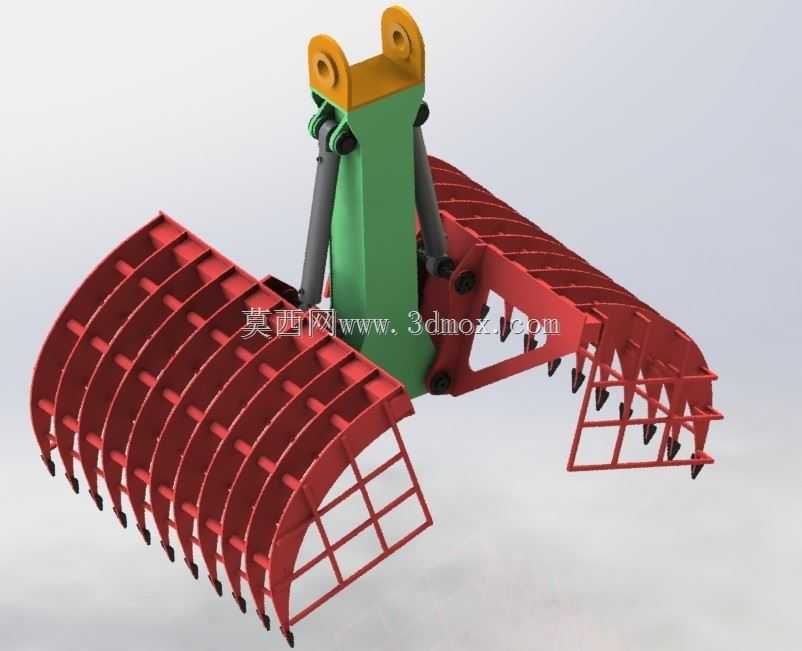

　　从结构设计逻辑来看，整个抓斗采用对称式受力布局，顶部设置双吊耳安装位，可直接与主机的挂载铰点匹配，吊耳下方的主体承力架采用箱型焊接结构，兼顾抗扭与抗弯性能，两侧对称布置的液压油缸作为开合驱动部件，油缸两端均采用铰接连接，可在开合过程中自适应角度变化，避免刚性连接带来的应力集中问题。下方的斗体采用格栅式框架结构，在保证整体结构强度的前提下大幅降低自重，减少无效负载，斗瓣边缘布置有耐磨齿块，可在插入料堆时降低切入阻力，同时提升斗瓣边缘的耐磨性能，延长易损部位的更换周期。

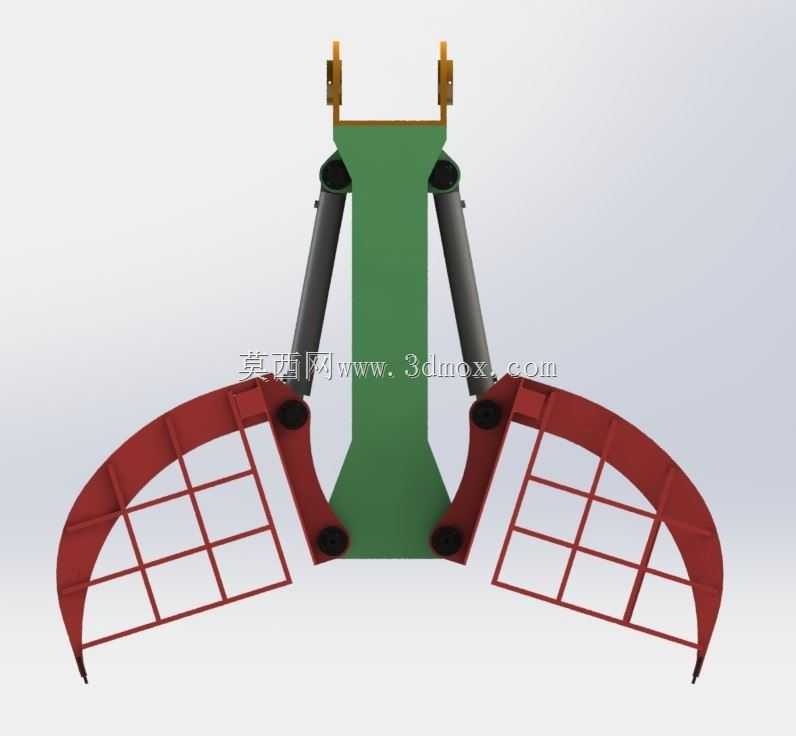

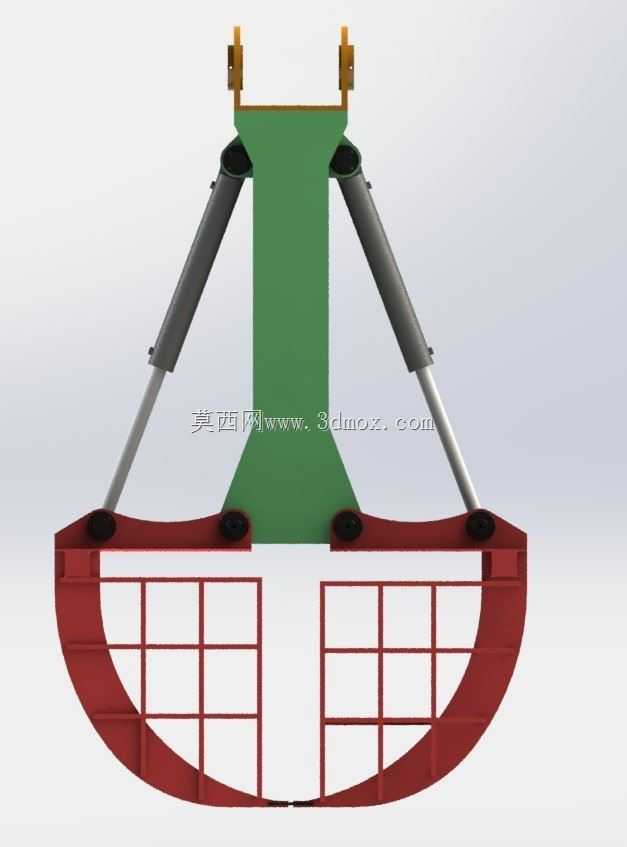

　　安装边界方面，顶部双吊耳的铰点间距、销轴孔径均按照日立对应机型的前端属具接口参数匹配，无需额外改装即可完成挂载，液压油路接口采用标准高压快插接口，可直接对接主机的液压输出回路，油缸行程参数经过匹配计算，可保证斗瓣完全闭合时的密封间隙控制在合理范围，完全张开时的斗瓣开度满足大体积物料的抓取需求。斗体的整体宽度、闭合后的整体高度均经过优化，在保证抓取容积的前提下，避免作业过程中与主机臂架、周边构筑物发生干涉，可适配不同作业半径下的操作空间要求。

　　设计过程中针对不同物料的抓取需求，对斗瓣的弧度、格栅间距做了针对性优化，格栅式结构在抓取含水物料时可自动滤除多余水分，降低单次抓取的无效负载，斗体内部的加强筋布局按照满载工况下的受力分布设置，在受力集中的铰点位置、斗瓣刃口位置额外增加了加强板厚度，避免长期重载作业下出现结构变形。两侧液压油缸的推力参数经过匹配，可保证在抓取高密度废钢类物料时提供足够的闭合力，不会出现物料从斗瓣缝隙脱落的问题，铰接位置均采用自润滑轴承配合防尘密封结构，可适应多粉尘、高湿度的户外作业环境，降低日常维护的频次。
