重载PU模压行走轮结构设计

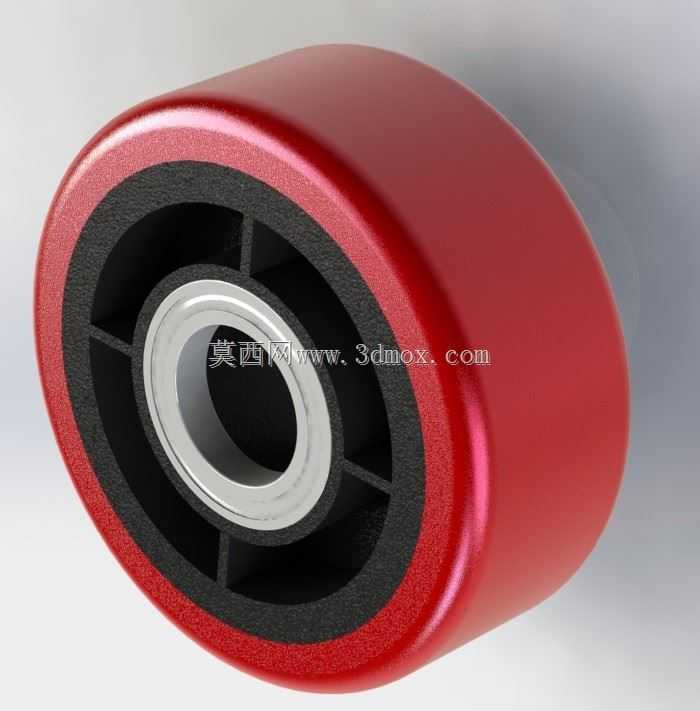

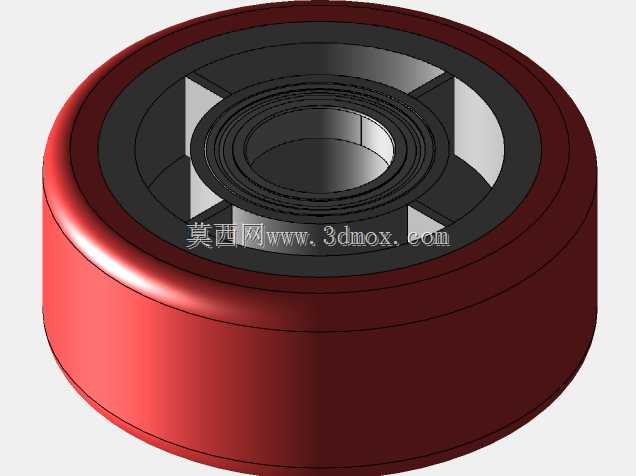

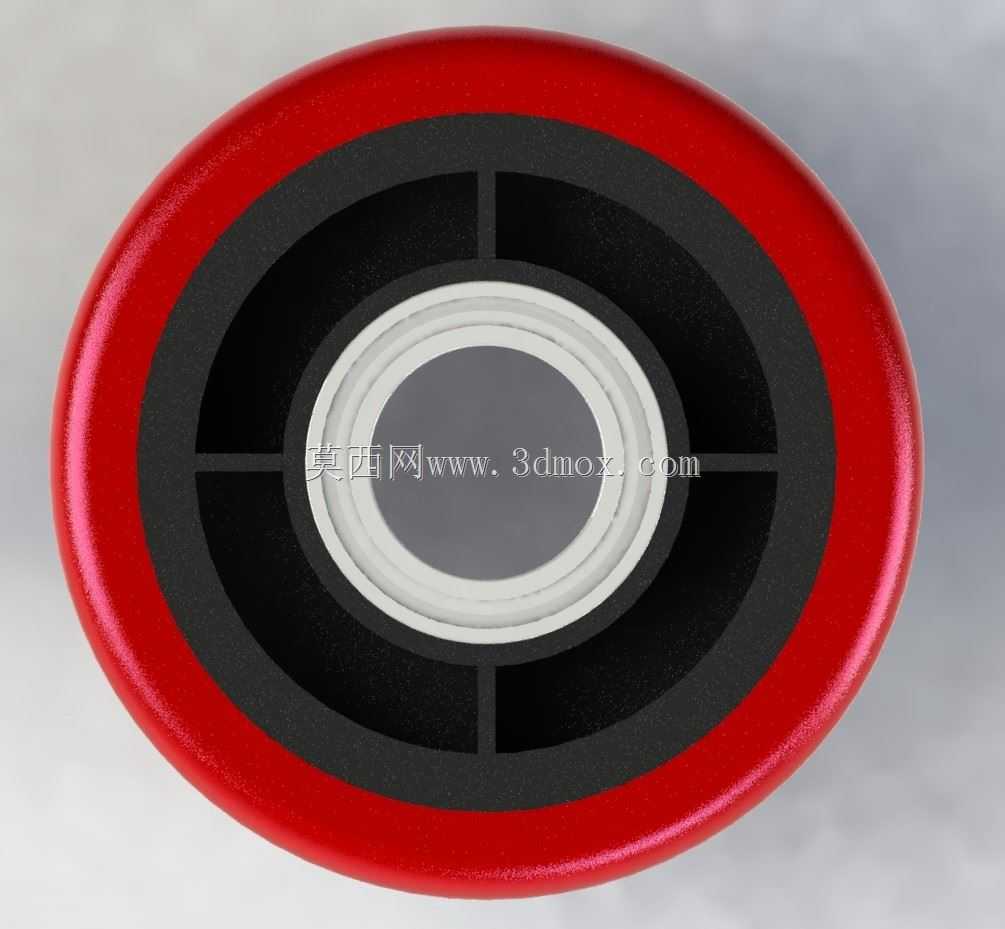

　　这款重载PU模压行走轮，核心适配3吨级承载需求，常见于手动液压搬运车、重型工位周转台车、仓储物流转运设备的行走端，在车间地面转运、仓库货位调度、厂区短距离重载移位场景中承担核心行走支撑作用。轮体采用三层复合结构设计，外层为红色模压聚氨酯材质，邵氏硬度控制在90-95A区间，既保证足够的耐磨性能，在环氧地坪、水泥地面行走时不会产生硬质轮常见的地面刮痕，同时聚氨酯材质自带的阻尼特性，能有效吸收行走过程中路面微小凸起带来的振动，降低转运过程中货物受颠簸出现位移、磕碰的概率。中间层为黑色硬质支撑结构，采用辐条式镂空设计，在保证整体结构刚性的前提下，尽可能降低轮体自身重量，减少转动惯量，推动设备起步时更省力，

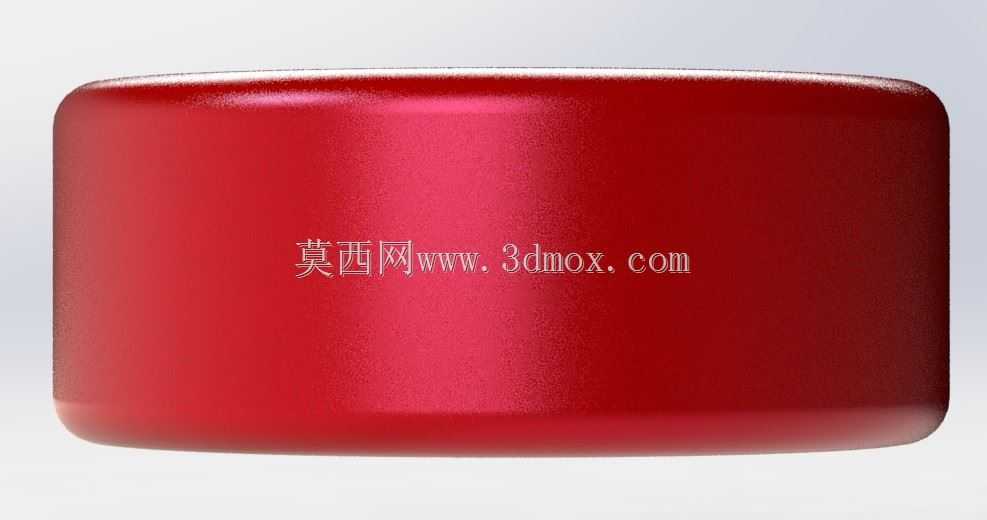

　　同时辐条结构能分散外层聚氨酯传递来的径向载荷，避免轮体长期重载下出现应力集中开裂的问题。内层为金属衬套，采用过盈配合压装在支撑结构中心，内孔为标准光轴适配尺寸，可直接穿装在轮轴上，衬套与轮轴配合面精度控制在H7公差带，转动时无旷量，不会出现轮体偏摆的情况。设计过程中重点考量了轮体的载荷分布特性，聚氨酯层厚度经过反复校核，3吨额定载荷下轮面接触应力控制在聚氨酯材料许用应力的60%以内，避免长期静载停放时出现轮面压痕变形。轮体宽度与直径的匹配经过优化，在保证足够接地面积降低接地比压的同时，不会因为轮面过宽导致转向时阻力过大，适配常规的搬运车转向支架安装尺寸，安装边界与现有主流3吨级搬运车轮位完全兼容，替换时无需修改支架结构。轮体边缘做了小圆弧倒角处理，经过地面接缝、微小障碍物时能平滑过渡，不会出现硬边卡滞的情况，金属衬套两端预留有标准卡簧槽位，安装时可通过卡簧限制轮体轴向窜动，适配不同宽度的安装支架。
