支架类零件精密折弯成型工装结构

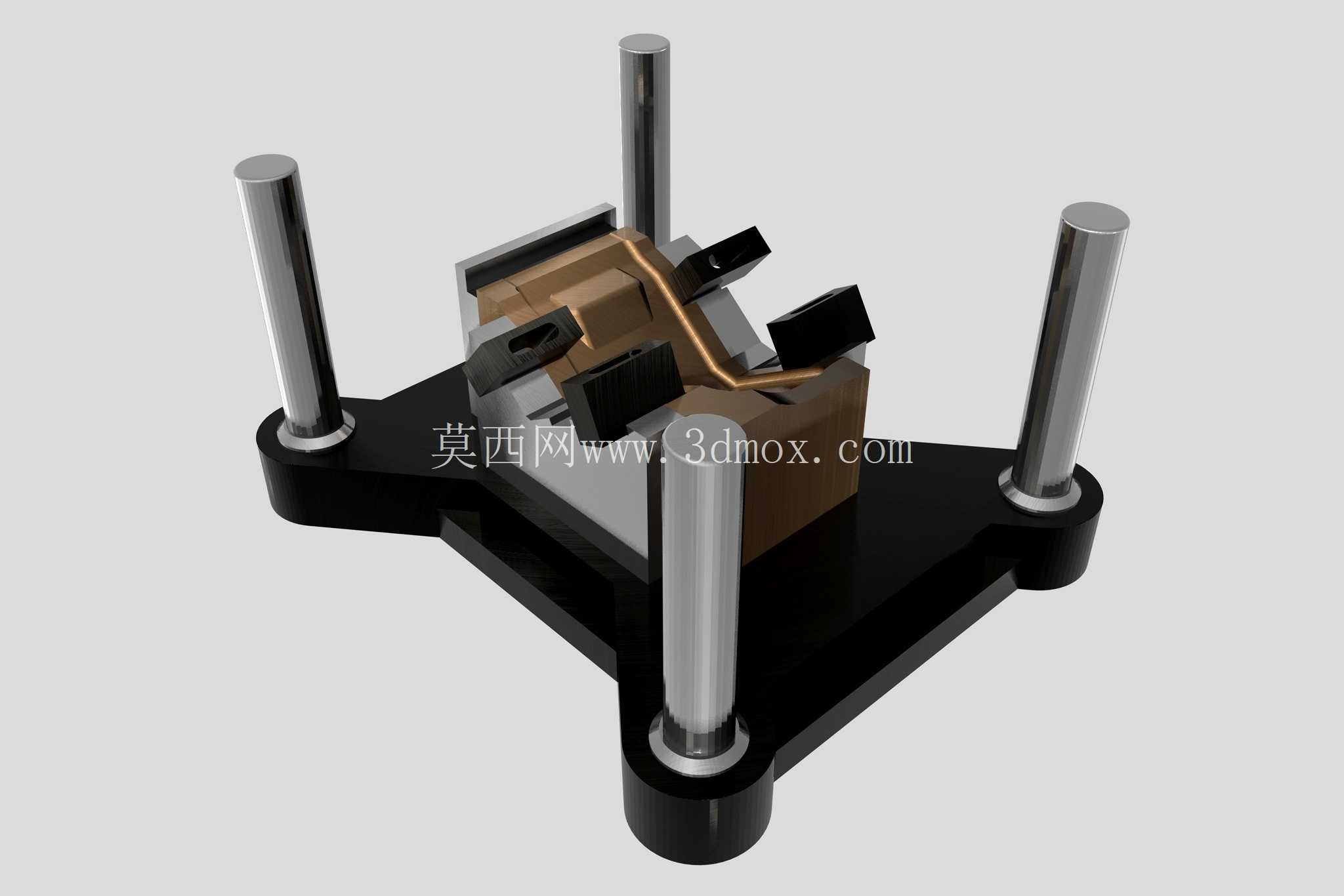

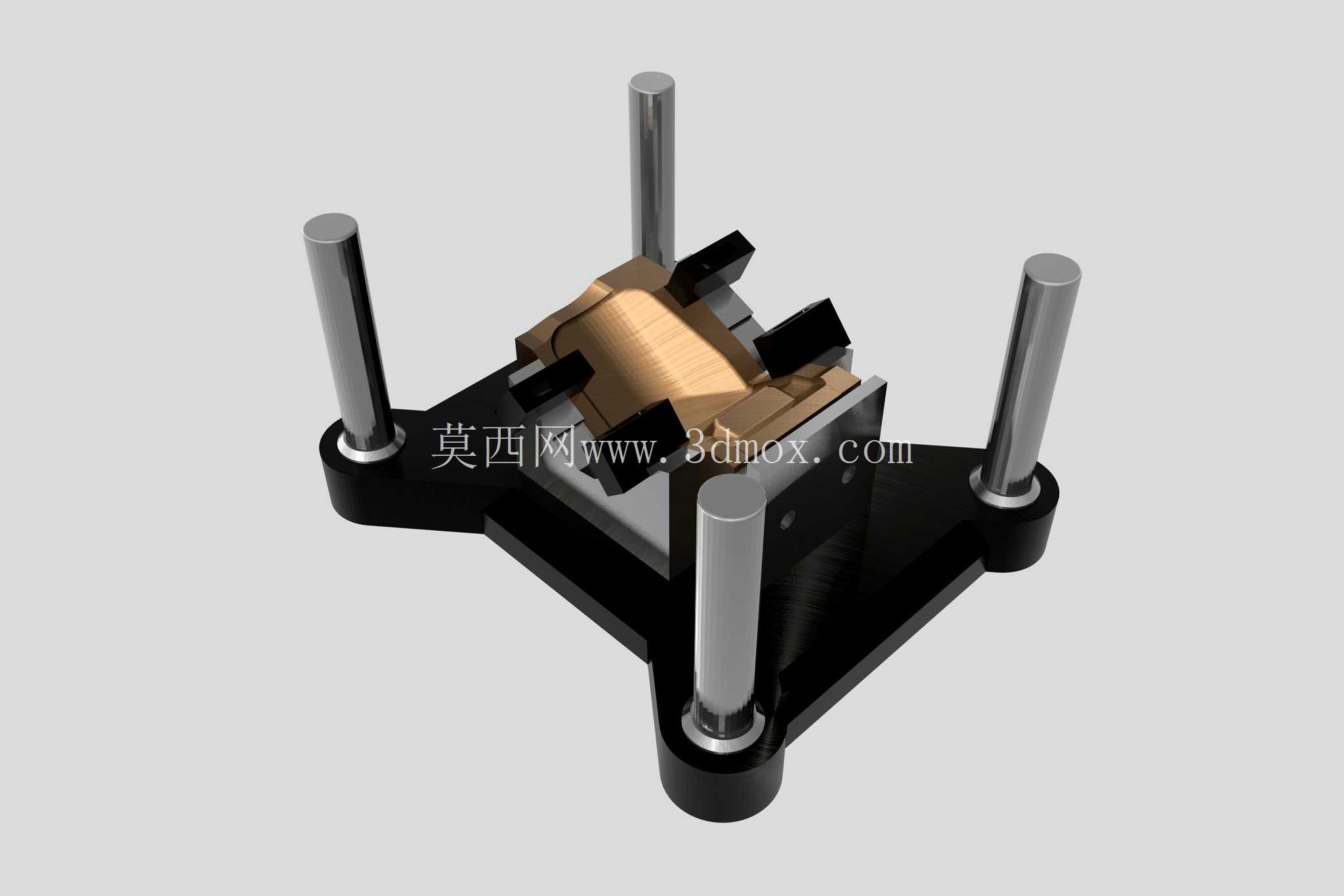

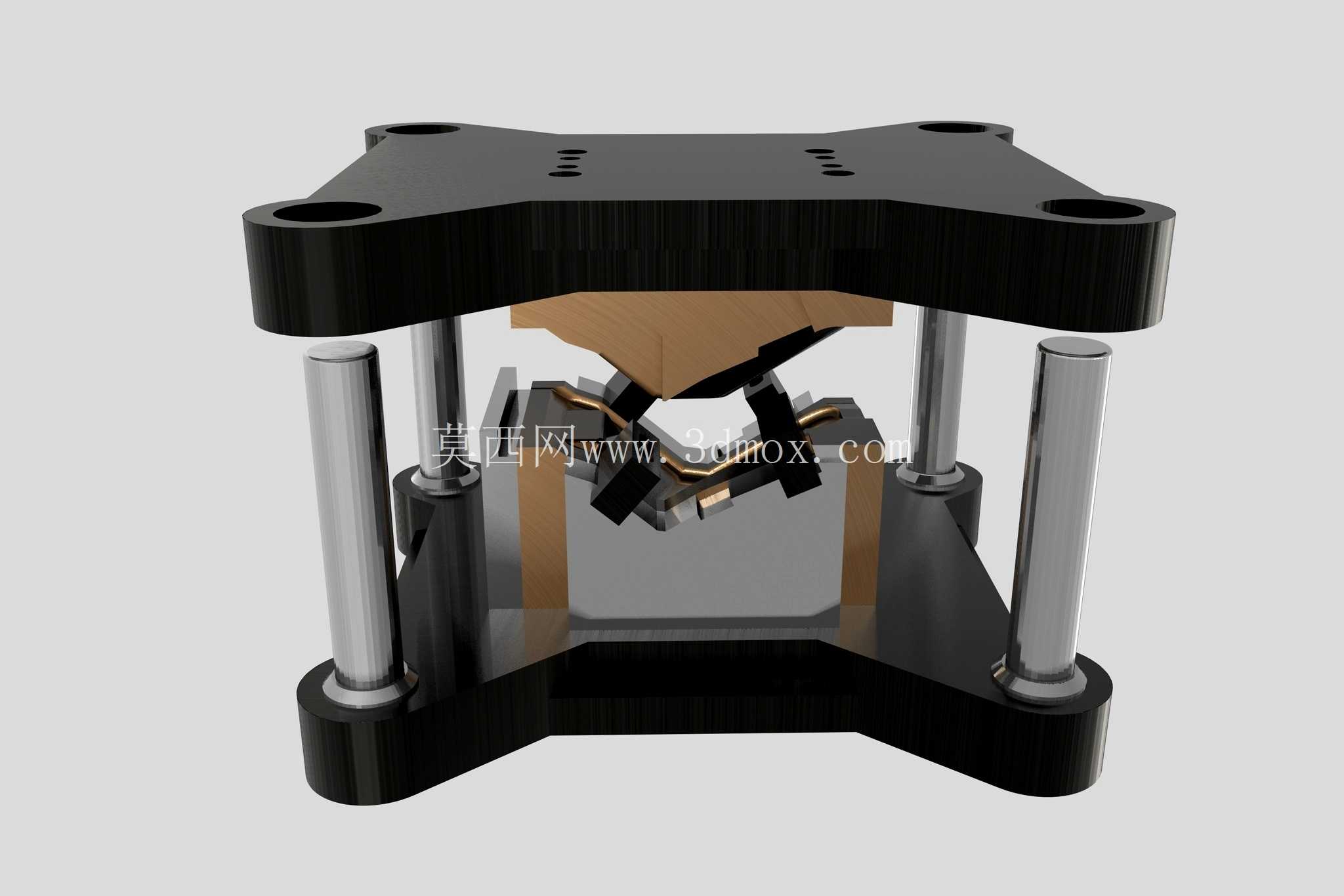

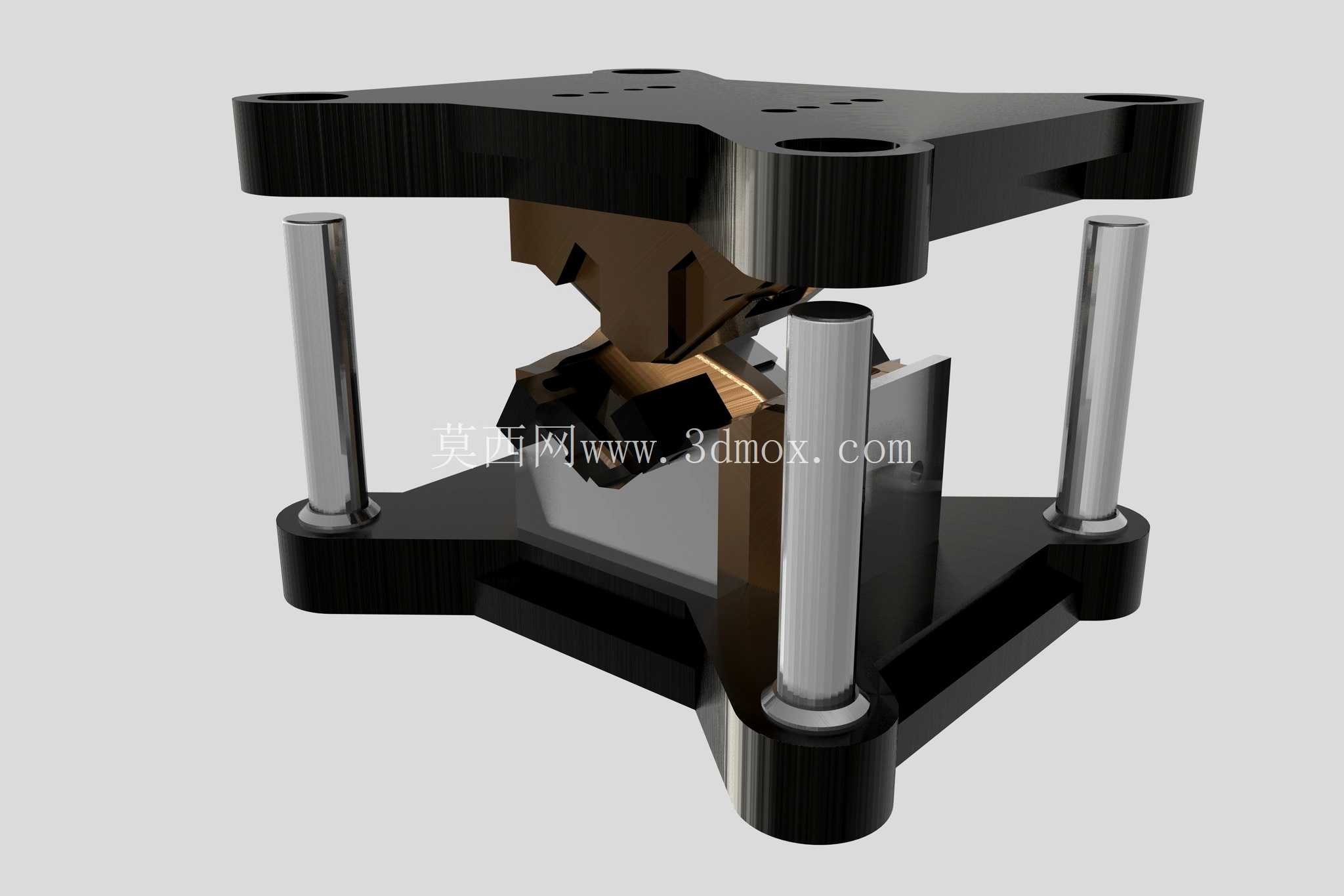

　　这套折弯成型工装主要针对小型支架类钣金零件的折弯工序设计，在五金冲压加工车间的批量生产场景中应用广泛，适配常规开式机械压力机的安装接口，可直接挂载在设备滑块与工作台之间完成连续冲压作业，替代传统人工折弯的低效加工模式，保障同批次零件折弯角度、成型尺寸的一致性，降低人工操作带来的形位误差。从结构布局来看，整套工装采用上下模分体式导向设计，四根等高导柱分布在模架四角，配合自润滑导套实现合模过程的精准导向，避免上下模合模时出现错位啃模的问题，导柱的伸出长度经过匹配计算，合模初始阶段导柱先进入导套完成定位，之后成型模块才开始接触板料，从结构上杜绝偏载带来的成型缺陷。

　　上模部分的成型刀口采用分体式镶拼结构，针对支架零件的多段折弯特征设计对应成型面，刀口的折弯R角根据板料厚度匹配选取，既保证折弯过程中板料流动顺畅不出现拉裂，也能避免R角过大导致折弯处回弹超差，镶拼结构的优势在于局部刀口磨损后可单独拆卸更换，无需整体报废上模主体，大幅降低后期维护成本。下模部分设置了对应成型型腔与定位挡块，板料放置时可通过侧边与端部的定位块快速找正位置，无需每次划线找正，缩短单件装夹辅助时间，型腔内设置的顶料结构在开模时可将成型完成的零件自动顶出下模型腔，避免零件卡滞在型腔内影响连续作业，适配自动化送料线的连续生产节拍。

　　模架部分采用标准钢板模架结构，上下模座的厚度经过强度校核，在满负荷冲压工况下不会出现挠曲变形，安装孔位按照常规压力机的T型槽间距设计，可直接通过压板固定在压力机工作台面，无需额外加工过渡连接板，降低现场安装调试的工作量。从安装边界来看，整套工装的闭合高度、开模行程均适配公称力63吨及以上的开式压力机参数，上下模座的外形尺寸控制在常规设备工作台的安装范围内，无需对现有设备进行改造即可直接投产使用。设计过程中针对支架零件的折弯回弹量做了提前补偿，在成型面的角度设计上预留了对应回弹补偿角，试模阶段仅需微调合模深度即可获得符合图纸要求的折弯角度，减少反复修模的次数。

　　成型工位的排布充分考虑了板料的受力平衡，折弯过程中板料两侧受力对称，不会出现板料偏移导致的零件尺寸超差，同时在刀口的对应位置设置了避让槽，避免折弯过程中板料已成型部位与模具发生干涉压伤。这套工装不仅适用于支架类零件的单工序折弯生产，也可经过简单调整适配相似结构小型钣金件的折弯加工，在五金零部件、家电配件、小型设备结构件的加工场景中都能发挥稳定的成型作用，相比通用折弯设备的逐边折弯加工，这套专用工装可一次完成零件所有折弯部位的成型，单件加工时间可缩短七成以上，同时成型精度的一致性更有保障，适合批量零件的规模化生产。在实际生产调试过程中，仅需根据板料的实际抗拉强度微调合模压力，即可稳定获得合格的成型零件，对操作人员的技能要求更低，普通冲压操作工经过简单培训即可完成设备操作与日常模具维护，导柱导套的润滑可通过预留的油杯定期加注润滑脂完成，日常维护流程简单，适合加工车间长期连续投产使用。
