方形基座多凸台精密压铸成型模芯

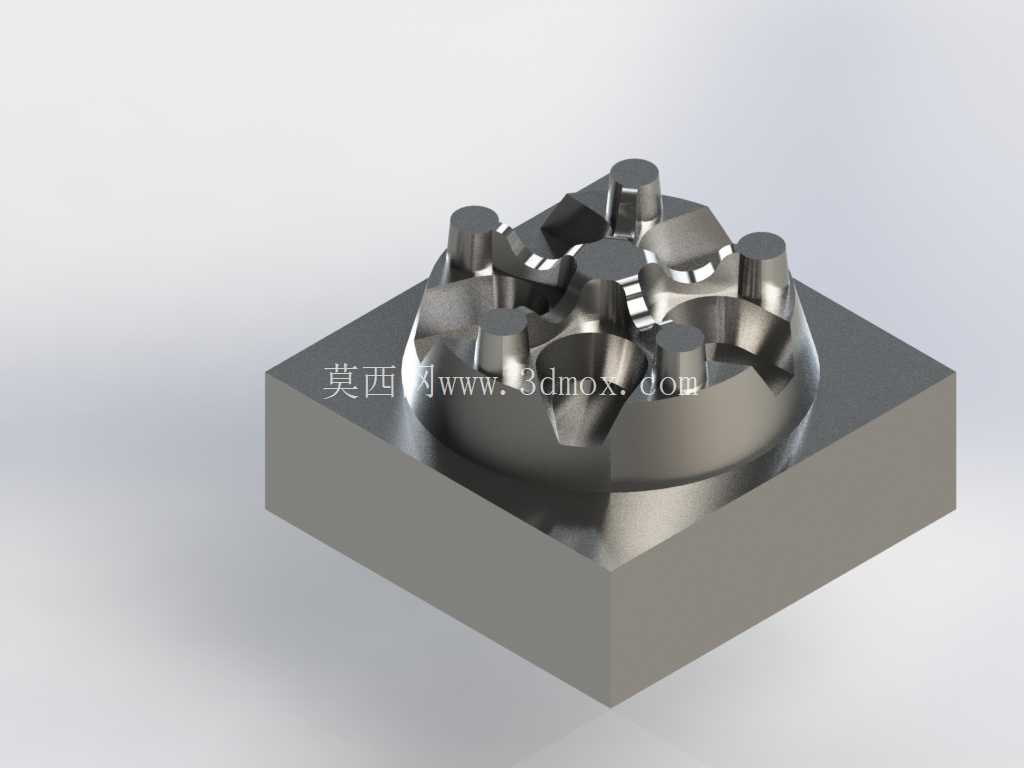

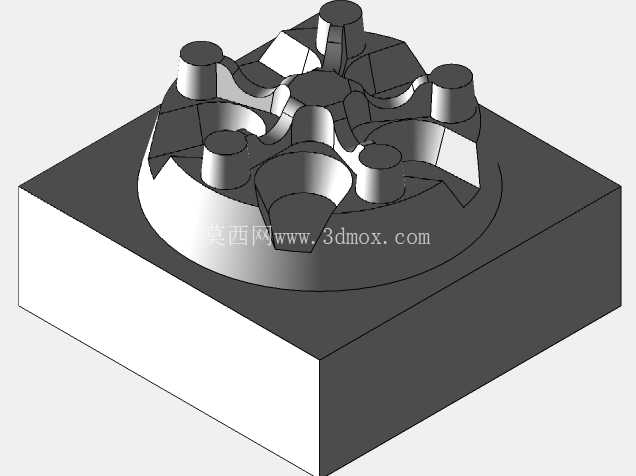

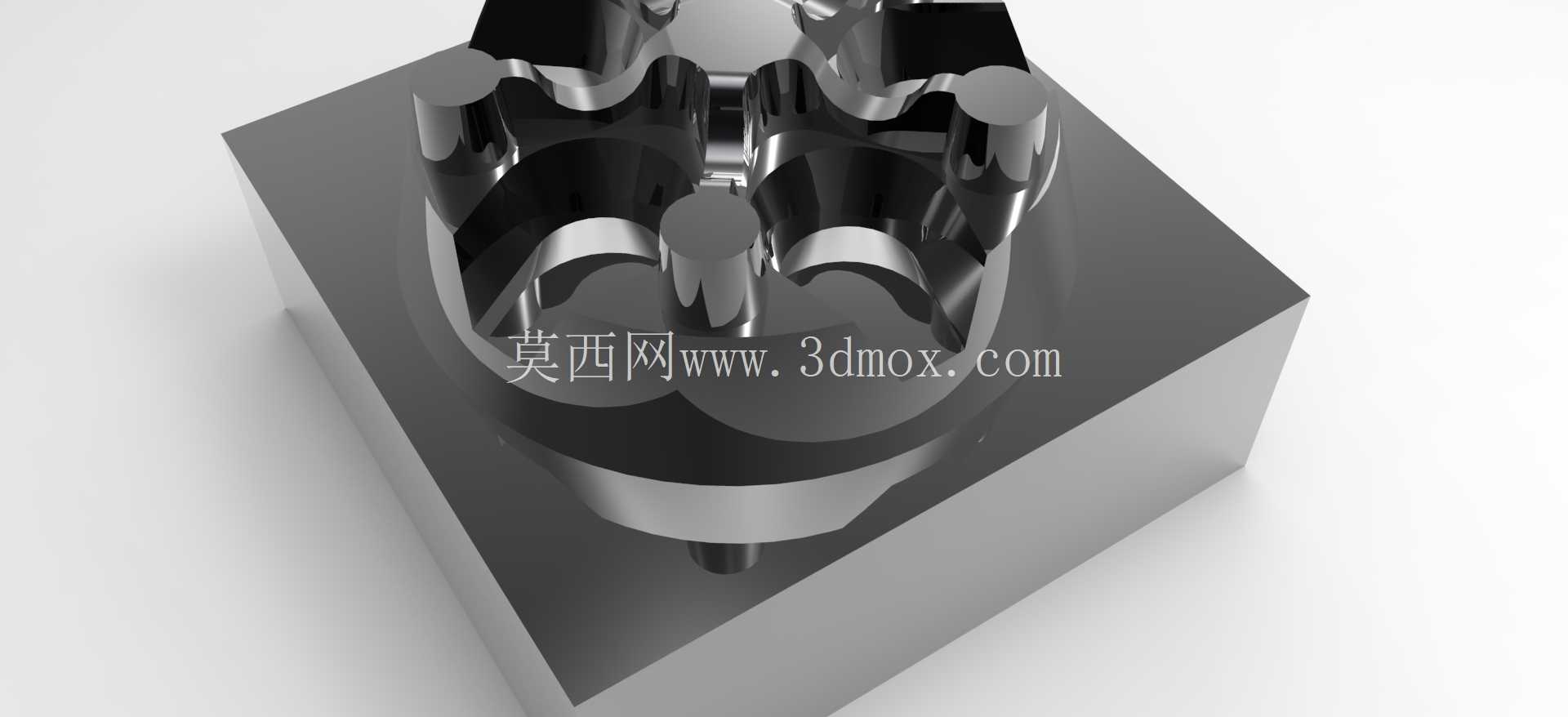

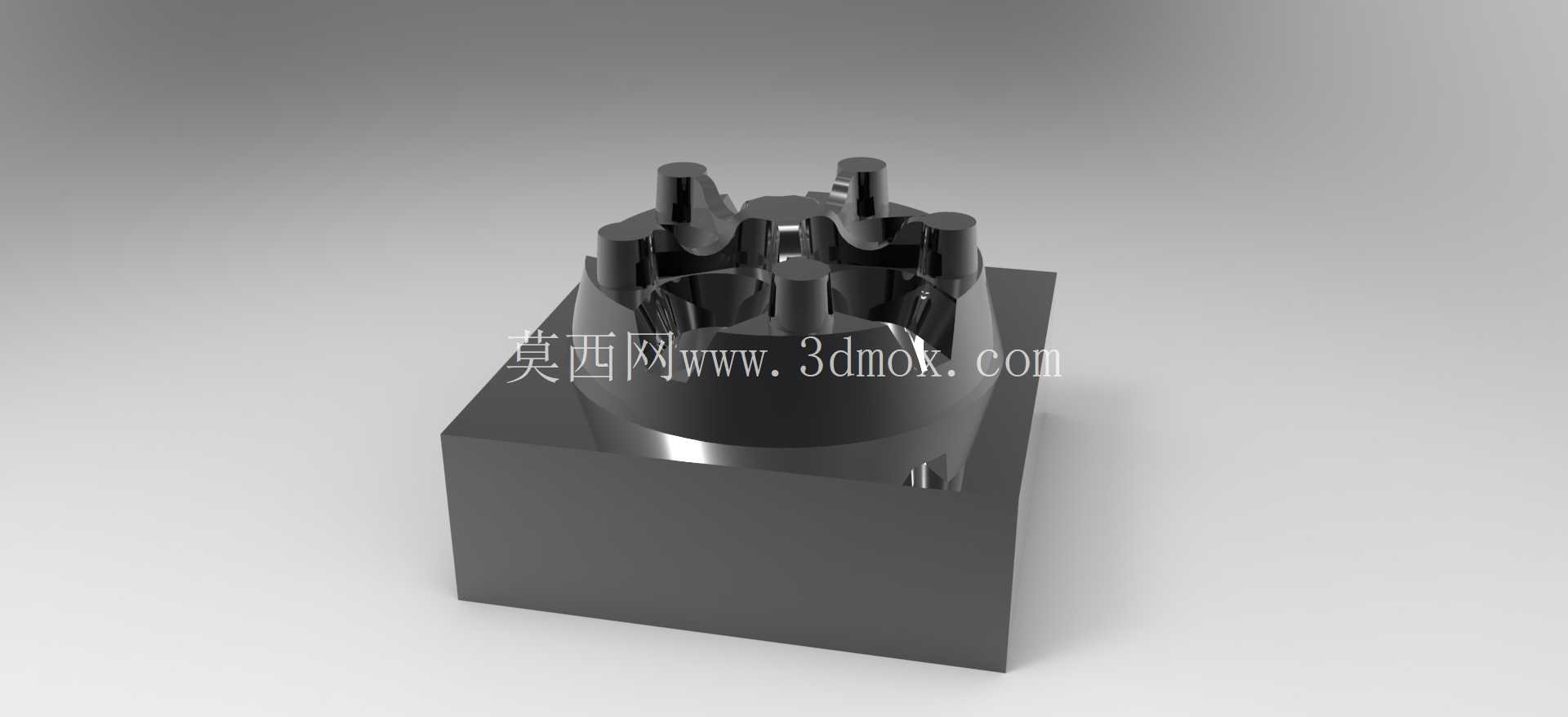

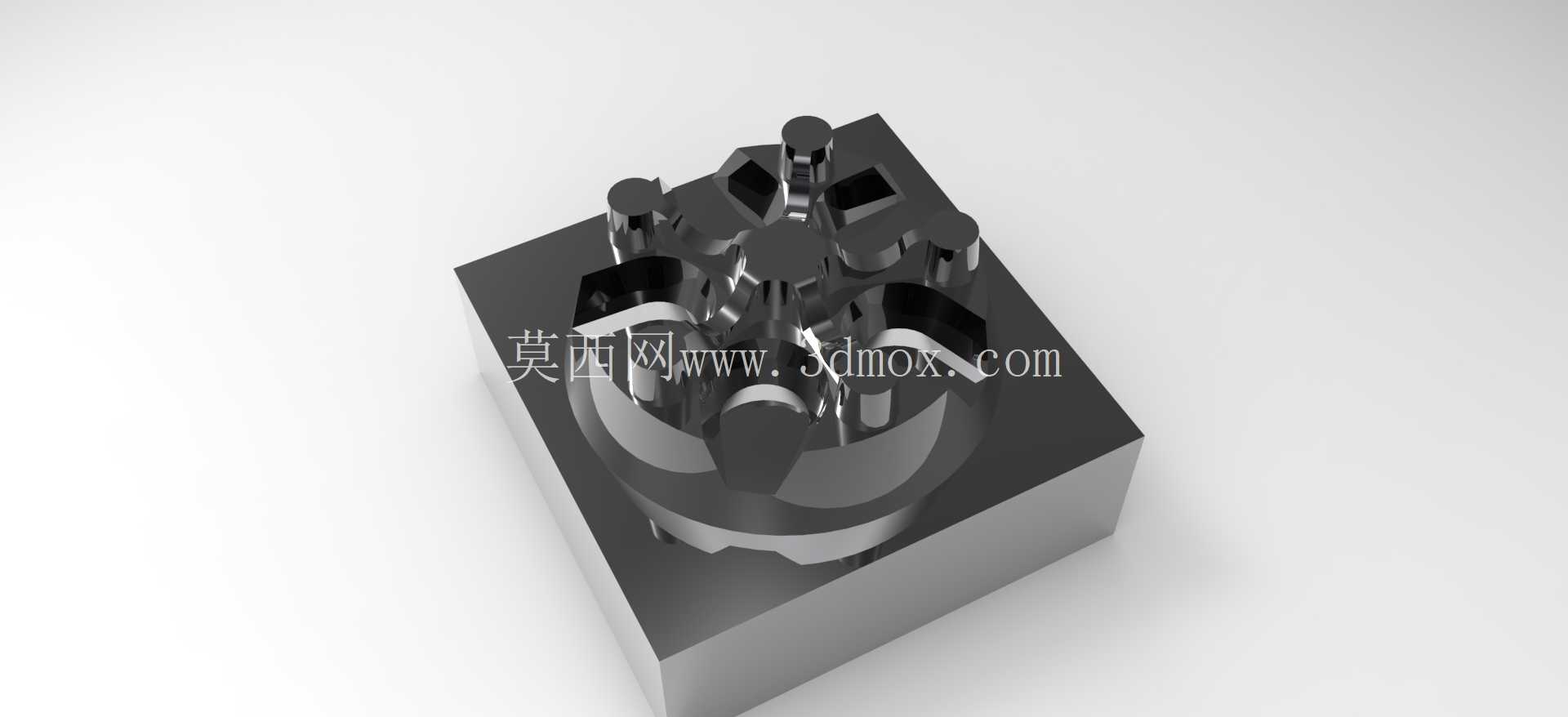

　　这套模芯是压铸模具核心的成型工作部件，主要适配立式冷室压铸机的模架安装位，直接决定压铸件的内腔成型精度与表面质量。从结构来看，整体采用方形安装基座设计，基座底面为精加工基准面，平面度控制在0.02mm以内，可直接与模架的动模垫板贴合，通过四周的压板槽完成锁紧固定，安装时无需额外加工适配垫块，能直接匹配标准模架的安装边界，减少现场配模的工作量。基座上方的成型区域设置了多组错落分布的圆柱凸台与曲面型腔结构，凸台的圆柱度、各凸台之间的位置度公差均按IT7级精度设计，对应压铸件上的安装孔位与定位结构，成型后可直接省去后续钻孔工序，避免二次装夹带来的位置偏差。

　　曲面型腔部分采用渐变圆弧过渡，没有尖锐的内角结构，一方面能减少压铸过程中金属液的湍流卷气问题，降低铸件内部气孔、缩松的缺陷概率，另一方面也能减少模芯局部的应力集中，延长模芯在反复冷热交变工况下的使用寿命。在实际生产场景中，这类模芯多用于生产带多孔位的异形结构压铸件，常见于通用机械零部件、小型五金结构件的压铸生产，成型时金属液在高压高速下填充型腔，模芯的凸台与曲面结构直接复刻出铸件的内部轮廓，开模后随动模顶出即可得到完整的成型件。

　　设计过程中，凸台的拔模斜度统一设置为1.5°，既保证开模时不会拉伤铸件表面，也不会因为斜度过大导致成型孔位的尺寸偏差超出装配公差；各凸台与基座的连接位置均设置了R0.5的圆角过渡，避免压铸时应力集中导致模芯开裂，同时也能减少金属液填充时的流动阻力，让铝液或锌液能在极短的填充时间内均匀覆盖整个型腔表面。模芯的成型面粗糙度要求达到Ra0.8，抛光时顺着脱模方向处理，能有效降低开模阻力，减少铸件粘模的概率。从安装边界来看，方形基座的边长尺寸适配250吨压铸机的模架安装空间，模芯总高度控制在模架的闭合行程范围内，安装时不需要调整压铸机的开模距离，可直接完成装模调试。

　　日常生产维护中，这类模芯的成型表面需要定期做氮化处理，提升表面硬度与抗热疲劳性能，多凸台的结构设计也预留了冷却水道的布置空间，可在基座内部加工直通式冷却回路，控制模芯工作温度在180-220℃的合理区间，避免温度过高导致铸件粘模、温度过低产生冷隔缺陷。在结构验证阶段，这类模芯的三维建模需要重点检查各凸台之间的间隙是否均匀，避免出现壁厚差过大导致的铸件冷却变形，同时要核对成型面与模架定位销的位置关系，保证动定模合模时的同轴度，防止出现错边、飞边过大的问题。
