支线轻型客机前起落架结构设计方案

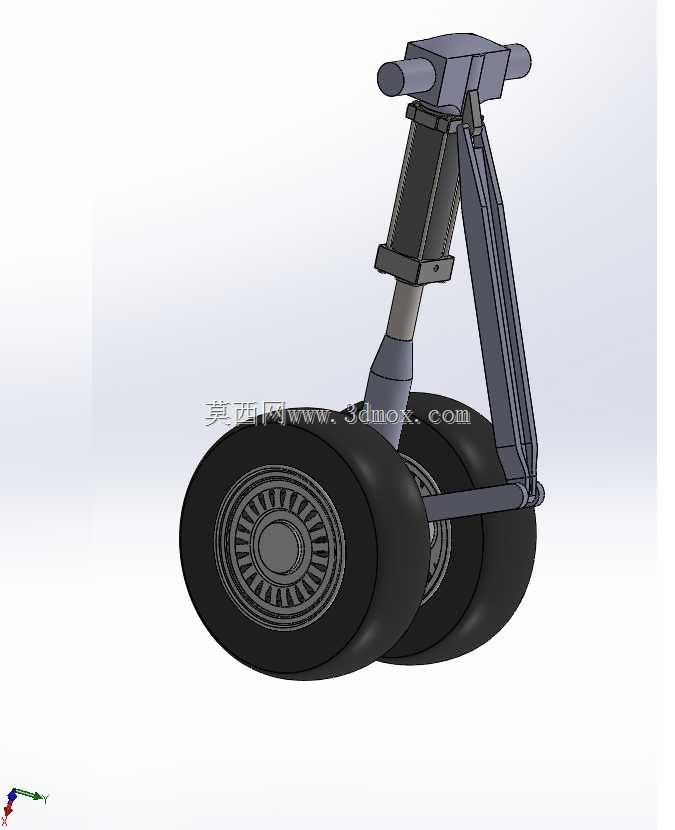

　　在支线航空运输场景中，前起落架作为飞机地面滑行、起降阶段的核心承载部件，其结构合理性直接决定了飞机地面操纵的稳定性与起降阶段的安全冗余。这套前起落架采用双轮并列布局，适配轻型支线客机的前机身载荷分配需求，相较于单轮起落架，双轮结构能够有效降低单个轮胎的接地比压，适配更多等级的铺装跑道，减少道面压强对轮胎磨损的影响，同时在单胎出现意外失压的工况下，仍能保留部分支撑能力，避免前机身直接触地引发严重结构损伤。

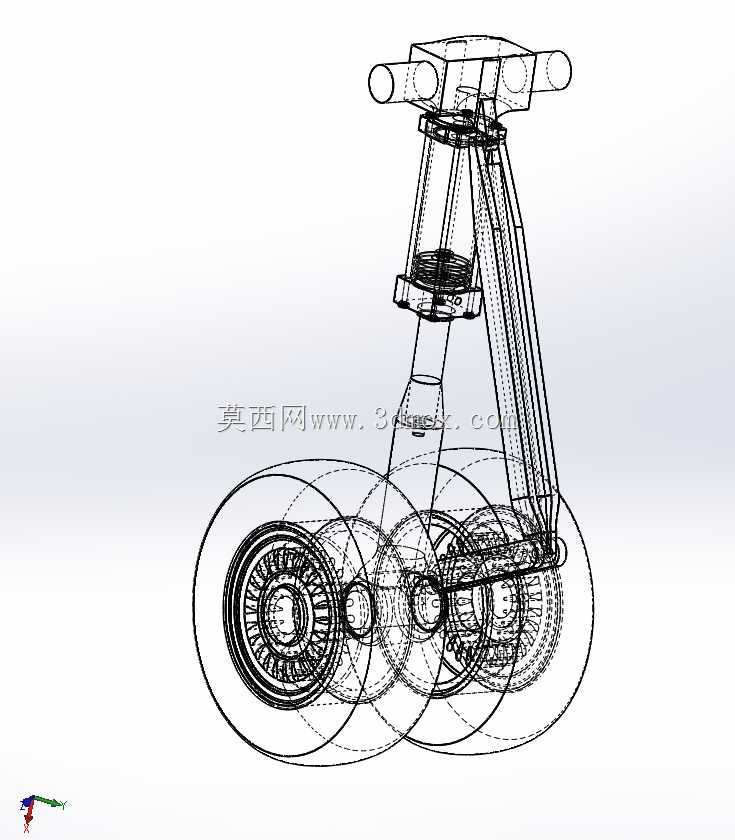

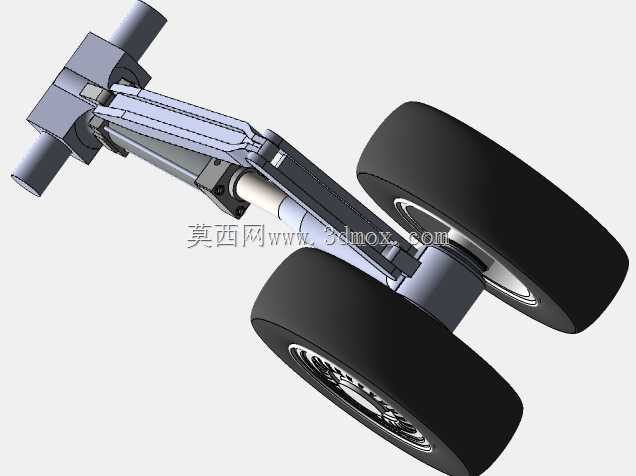

　　从结构组成来看，整套起落架以缓冲支柱为核心承力主体，支柱内部集成油气缓冲结构，能够在着陆冲击阶段将垂直方向的冲击动能转化为油液阻尼热能耗散，同时配合支柱外筒与活塞杆的精密配合公差，保证缓冲行程内的运动平顺性，避免出现卡滞或侧向受力不均的问题。支柱上端通过铰接耳片与机身承力框连接，耳片位置的安装孔位同轴度公差控制在0.02mm以内，保证收放作动筒驱动起落架绕铰接点转动时，不会出现额外的附加载荷。收放机构采用斜置撑杆配合锁钩的结构形式，放下到位后撑杆形成稳定的三角支撑结构，能够承受着陆阶段的垂直冲击载荷与滑行阶段的侧向载荷，锁钩机构采用机械冗余锁止设计，避免液压系统失压时出现起落架意外收起的风险。

　　轮胎部分采用航空专用斜交轮胎结构，轮毂为铝合金锻件加工而成，轮毂内部集成刹车盘安装接口与轮轴轴承配合面，轮轴与支柱下端的轮叉采用过盈配合加锁紧螺母的固定方式，轴承选用圆锥滚子轴承，能够同时承受径向载荷与滑行转向时的轴向载荷，保证前轮在地面滑行转弯时的转动灵活性。轮叉与缓冲支柱活塞杆采用一体化锻造加工，减少连接螺栓带来的应力集中点，整体结构的疲劳寿命能够满足上万次起降循环的使用要求。

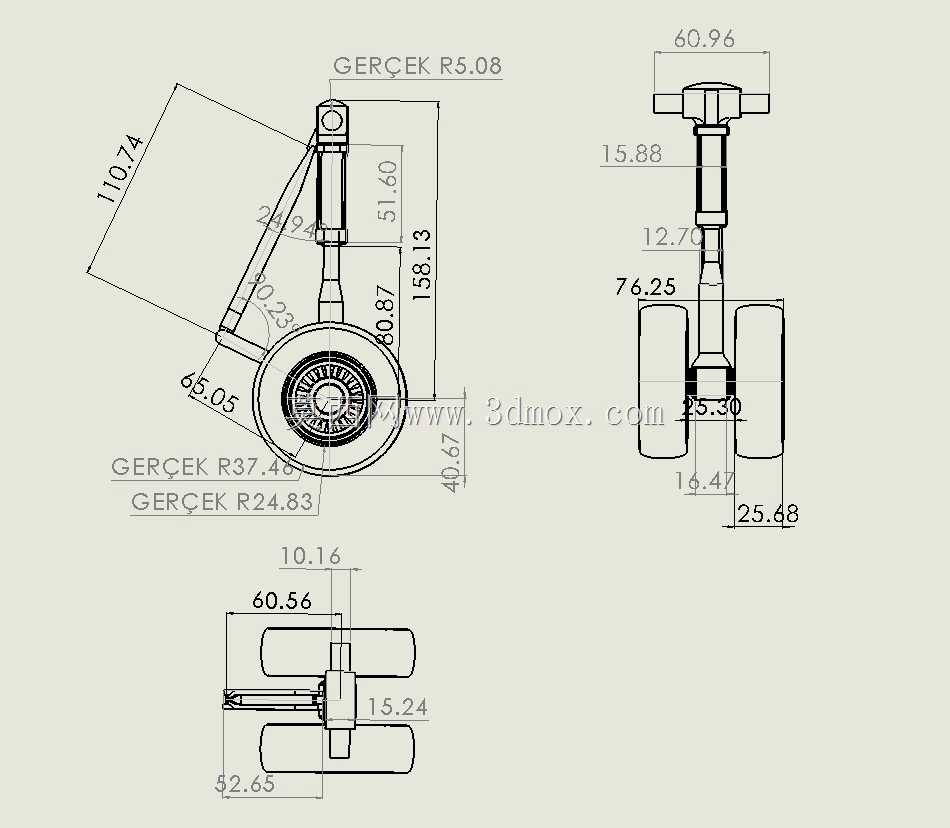

　　设计过程中首先根据支线客机的前起落架承载占比，确定了整套结构的额定垂直载荷，结合飞机前机身的安装舱室尺寸，约束了起落架收起后的整体轮廓边界，保证收起后能够完全收纳至前机身轮舱内，不会与舱内的液压管路、航电设备产生运动干涉。缓冲支柱的行程参数根据飞机进场下沉率的设计指标计算得出，保证在最大设计下沉速度下，缓冲器能够完全吸收冲击能量，不会出现刚性撞击的情况。转向机构通过扭力臂连接转弯作动筒与轮叉，能够实现左右各60度以上的转向角度，满足飞机在地面滑行时的最小转弯半径要求，扭力臂采用铰接分段结构，不会干涉缓冲支柱的上下伸缩运动。

　　安装边界方面，起落架上端的主铰接点位于前机身加强框的下部承力区域，该区域的机身结构采用钛合金加强板进行局部补强，能够将起落架传递的载荷均匀分散到机身蒙皮与长桁结构上，避免局部应力过大引发结构变形。收放作动筒的上端铰接点位于轮舱前部的承力肋上，作动筒的伸缩行程与起落架的收放转动角度经过运动仿真校核，整个收放过程中所有结构件的运动包络都与轮舱内壁保留15mm以上的安全间隙，防止制造公差或飞行中的结构变形导致运动卡滞。轮舱内部还预留了轮胎磨损后的间隙余量，即使轮胎磨损到规定的磨损极限，收起时也不会与轮舱内壁发生摩擦。

　　在地面滑行工况下，前起落架除了承受垂直方向的机身载荷外，还要承受飞机刹车时的纵向载荷、侧风着陆时的侧向载荷以及前轮转向时的扭转力矩，因此所有铰接点的衬套都采用自润滑耐磨材料，减少日常维护中的润滑频次，同时衬套与销轴的配合间隙控制在合理范围内，既保证运动灵活性，又避免间隙过大导致滑行时出现前轮摆振的问题。摆振阻尼器集成在转向机构中，能够在高速滑行时抑制前轮的往复摆动，保证滑行方向的稳定性。整套结构的所有外露部件都做了航空防腐处理，适应高空中的低温、低压环境以及地面跑道的积水、除冰盐雾腐蚀环境，降低结构腐蚀带来的强度下降风险。
