1.5吨单轴牵引运输挂车结构设计

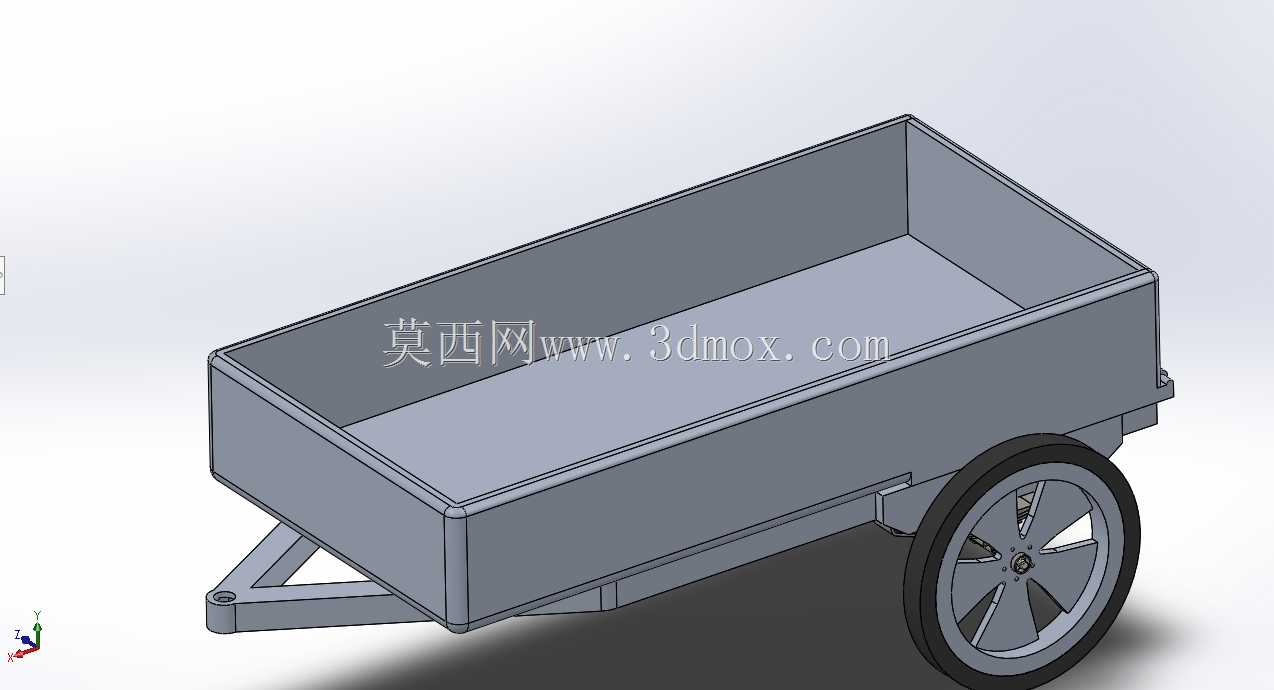

　　这款单轴牵引运输挂车的三维结构，核心面向厂区内部物料周转、短途散货接驳、小型农机配套拖运这类场景做适配，区别于公路货运的重型挂车，整体结构做了轻量化与实用性的平衡，额定承载容量对应1.5吨级的散货、工装件、农产品转运需求，不需要复杂的多轴平衡结构，单轴布局的转弯半径更小，在狭窄的厂区通道、田间支路、仓库装卸区这类受限空间里的通行灵活性远高于多轴挂车。从结构设计逻辑来看，载货斗采用前低后高的斜底布局，前端收窄的结构刚好适配牵引架的安装空间，同时斜向的斗底在卸载散状物料时，能借助物料自身重力实现顺畅滑卸，不需要额外加装倾翻油缸就能完成散货的卸载作业，降低了结构复杂度与后期维护成本。斗体的侧壁采用折边加强结构，没有额外焊接密集的加强筋，

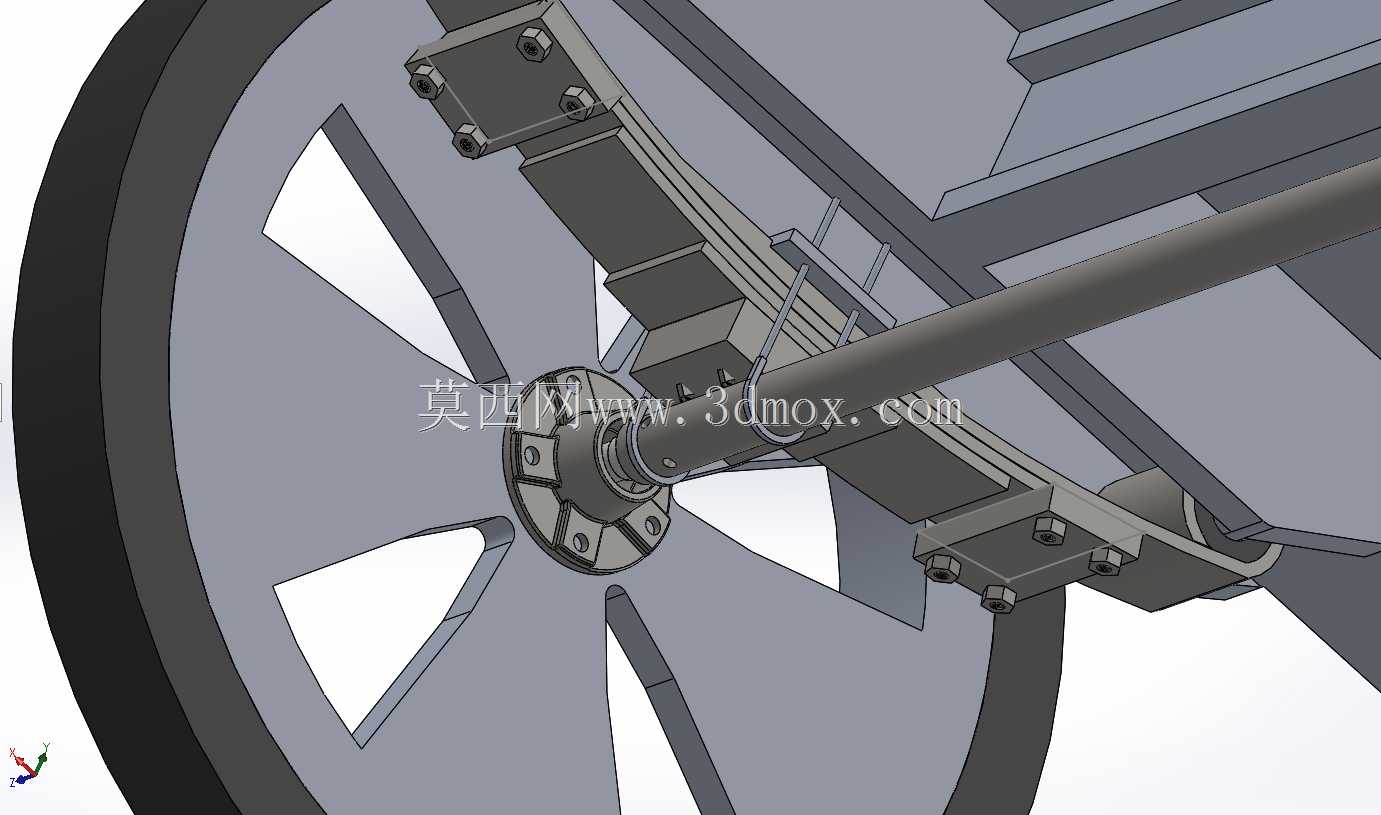

　　而是通过板材折弯形成的刚性边梁提升侧壁抗变形能力，在装载块状物料、金属工件时，侧壁受挤压不会出现外鼓变形，同时折边结构也能避免锐边外露带来的作业安全隐患。轮组部分的设计匹配1.5吨的承载需求，单轴两侧采用辐板式车轮搭配充气橡胶轮胎，轮辐的镂空结构在保证轮组承载强度的同时降低了自重，轮胎的选型兼顾了硬化路面与非硬化土路的通行能力，胎面花纹的深度适配厂区碎石路面、田间泥土路的抓地需求，不会因为路面松软出现打滑陷车的问题。轮轴与斗体的连接采用悬挂支撑结构，能缓冲路面颠簸带来的冲击，避免装载的易碎物料因为剧烈震动出现破损，同时也能减少颠簸对牵引连接机构的疲劳损伤。前端的牵引连接结构做了下沉式设计，挂接位的高度匹配常见的小型牵引车、电动叉车、

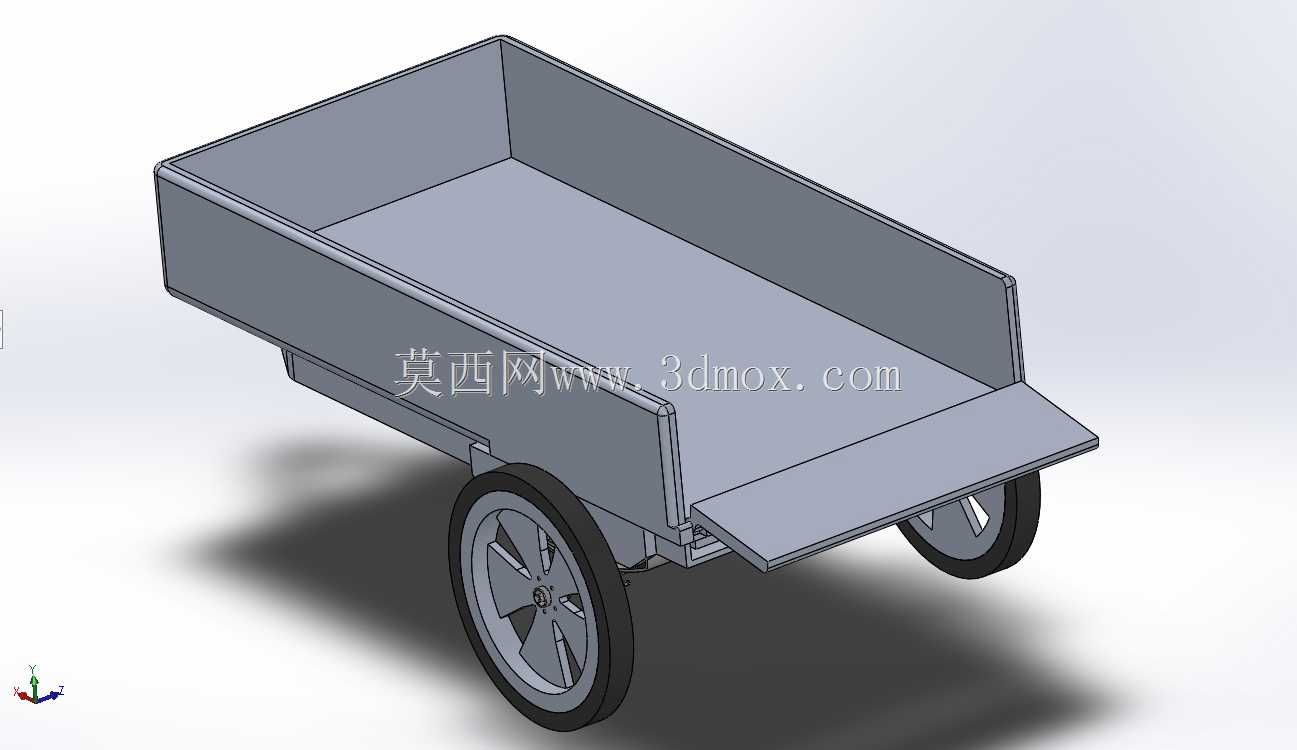

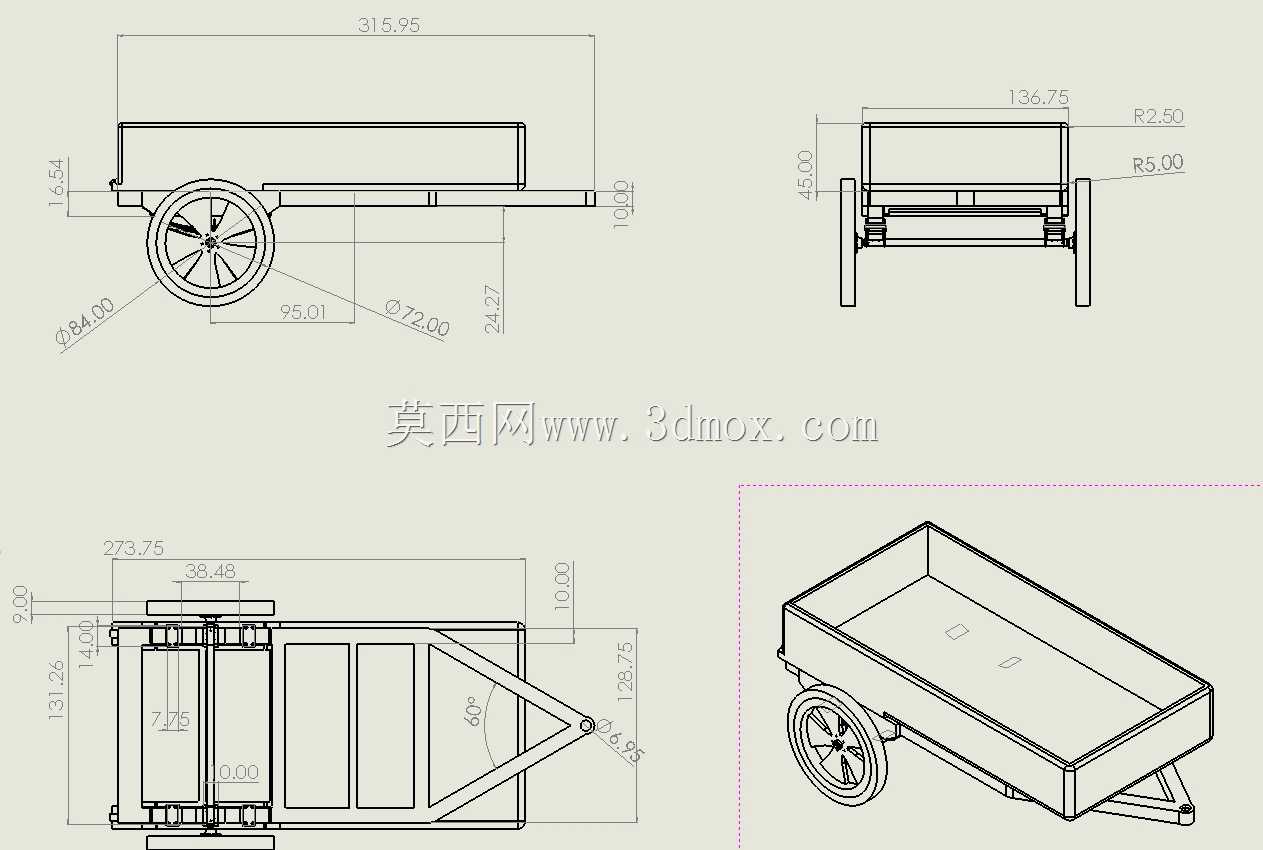

　　农用拖拉机的牵引销高度，不需要额外加装转接件就能完成挂接，挂接位置的加强板采用多层钢板焊接结构，能承受起步、制动时的纵向冲击力，避免牵引部位因为应力集中出现开裂。斗体的尺寸边界做了针对性控制，整体宽度控制在常规厂区通道的通行限宽以内，长度匹配单轴承载的重量分配，不会出现轴荷过于靠前或者靠后的问题，保证挂接后牵引车的转向轮不会因为轴荷转移出现抓地力不足的情况。在细节设计上，斗体尾部的下缘做了倾斜切角，在通过坡道、减速带的时候不会出现尾部刮蹭地面的问题，轮拱的位置做了内凹设计，既给轮胎转向、跳动留出了足够的安全间隙，又不会过多占用载货空间，斗体内部的边角做了圆弧过渡，避免残留的散料在夹角处堆积，清理的时候更加方便。

　　整个结构没有冗余的装饰性设计，所有的结构特征都服务于承载、通行、卸载这三个核心功能，焊接位置的设计都预留了足够的焊接操作空间，生产制造时不需要特殊的工装夹具就能完成组焊，后期维护时如果出现局部磨损，也能很方便地进行补焊更换配件。对于需要做小型牵引运输设备选型、结构改进的从业者来说，这个模型的结构参数可以直接作为同吨位挂车设计的参考基准，各个部件的装配关系、间隙预留、加强结构的布置都经过了实际使用场景的验证，不需要从零开始做结构强度的冗余校核，能大幅缩短同类型产品的开发周期。
