自行车通风散热型浮动盘式制动盘结构

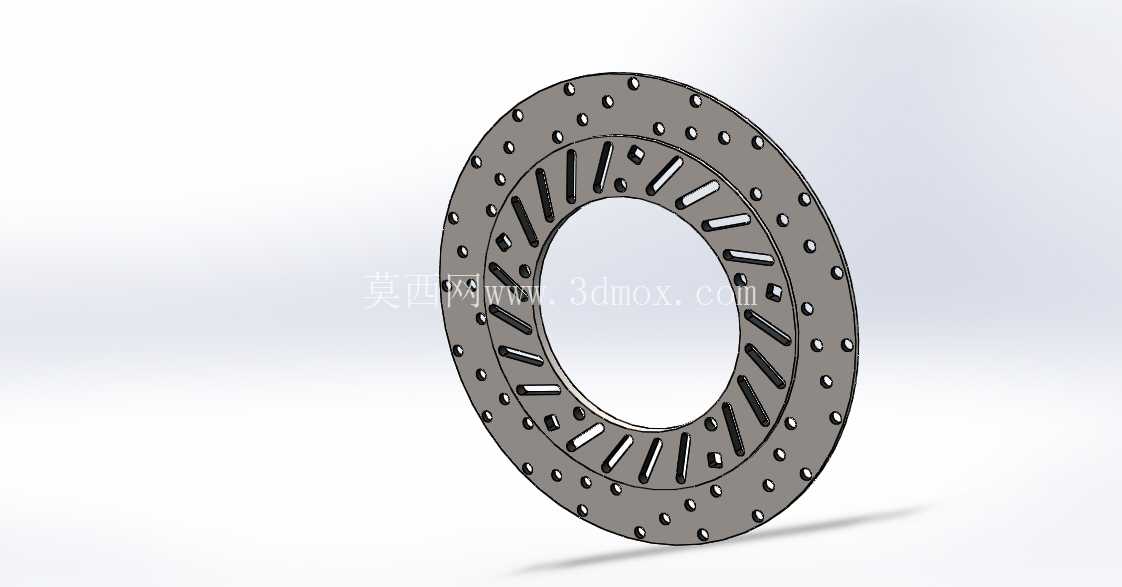

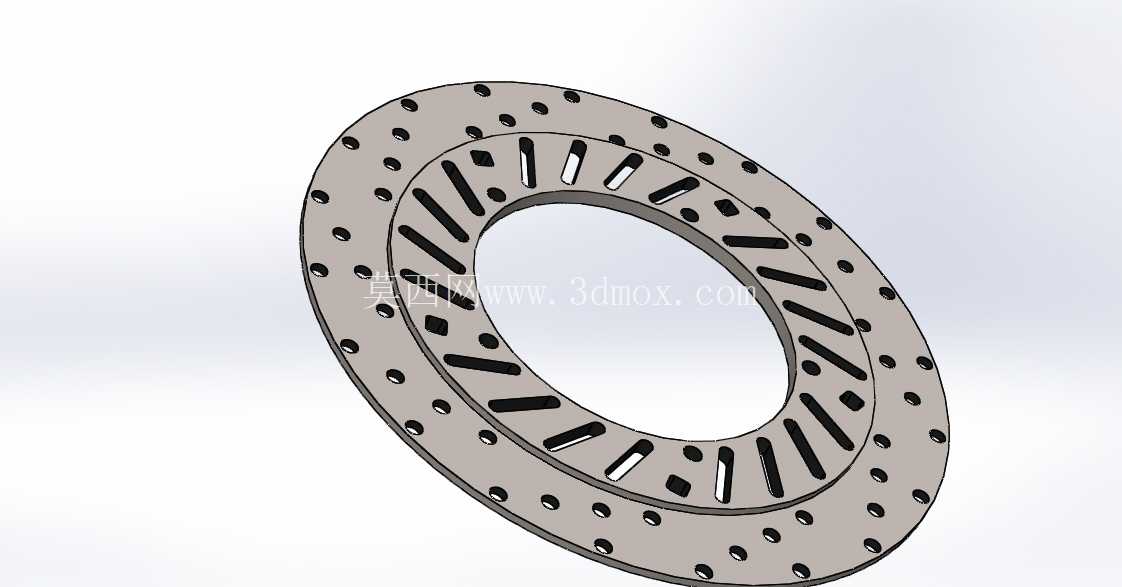

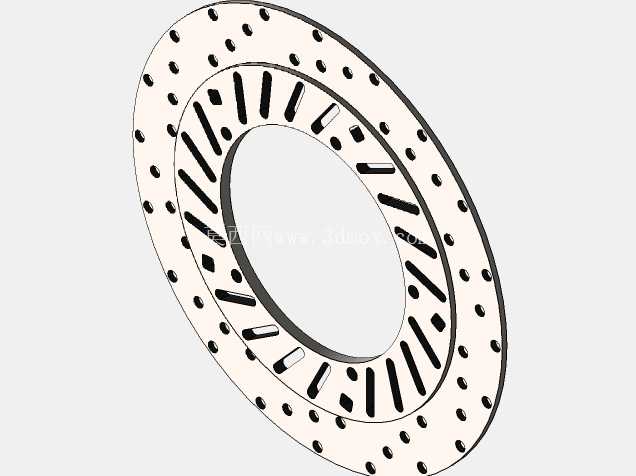

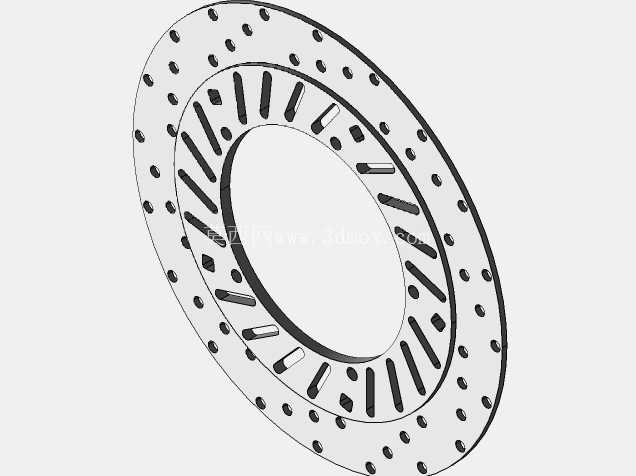

　　日常通勤、山地越野场景下的自行车制动系统，盘式结构相比传统抱刹、V刹拥有更稳定的制动力输出，尤其是长距离下坡连续制动时，热衰减幅度远低于轮圈制动方案，这也是目前运动类自行车普遍搭载盘刹的核心原因。这款制动盘采用环形基体结构，整体为扁平圆盘形态，中心预留大直径安装通孔，用于适配花鼓的安装定位台阶，安装面与花鼓贴合面的平面度公差需要控制在0.05mm以内，避免安装后出现盘片偏摆，导致制动蹭碟、制动力脉动的问题。盘片外圈沿周向均匀分布两圈安装定位小孔，靠内侧的孔位用于盘片与花鼓法兰的螺栓固定，靠外侧的孔位为通风散热孔，连续制动时气流可以从孔位穿过，带走摩擦产生的热量，避免盘片温度过高导致摩擦片烧蚀、制动力下降。

　　盘片摩擦面之间设计有周向分布的斜向开槽，这些槽道一方面可以在制动时刮除摩擦片表面的磨屑，避免磨屑夹在盘片与来令片之间导致制动异响、摩擦系数下降，另一方面可以引导气流从槽道流过，进一步提升散热效率，雨天骑行时槽道还可以快速排走摩擦面的积水，缩短雨天制动的响应距离，解决铸铁类制动盘遇水生锈、摩擦性能骤降的问题。结构设计上采用浮动式连接思路，盘片的摩擦环与中心安装座之间预留微小的活动间隙，允许摩擦环在受热膨胀时产生微量径向、周向位移，避免热胀冷缩导致盘片翘曲变形，同时可以自动补偿花鼓安装的微小同轴度误差，保证摩擦面与来令片始终保持平行接触，让制动力输出更线性，也能减少制动过程中热量向花鼓、轴承传递，避免润滑脂高温失效，延长轮组转动部件的使用寿命。

　　安装边界方面，盘片的外径尺寸适配常规160mm规格的山地车、公路车夹器，安装孔位符合国际标准六钉固定规格，可以直接替换同规格的原厂制动盘，不需要额外更换夹器或者调整轮组安装位。盘片边缘做了小倒角处理，避免安装、维护过程中锐边划伤操作人员，摩擦面的平面度、两端面平行度都按照制动部件的行业公差要求设计，建模时还原了所有孔位、槽道的细节特征，每个槽道的倾斜角度、宽度都保持一致，周向分布的角度误差控制在0.1度以内，保证盘片高速转动时的动平衡性能，避免高速制动时出现抖动。

　　从实际使用场景来看，这类带通风槽、散热孔的浮动盘，既适合日常城市通勤的频繁启停制动，也能满足山地越野长下坡的连续制动需求，相比实心不锈钢盘，重量更轻，散热效率提升30%以上，长时间制动后的热衰退幅度更小，制动稳定性更优。建模过程中重点还原了摩擦面的开槽结构、安装孔的位置度、中心定位孔的配合尺寸，所有结构特征都按照实际加工工艺设计，没有无法落地的异形结构，盘片厚度采用常规的2mm规格，适配市面上绝大多数线拉、油压碟刹夹器的来令片间隙，不需要额外调整夹器行程即可完成安装替换。
