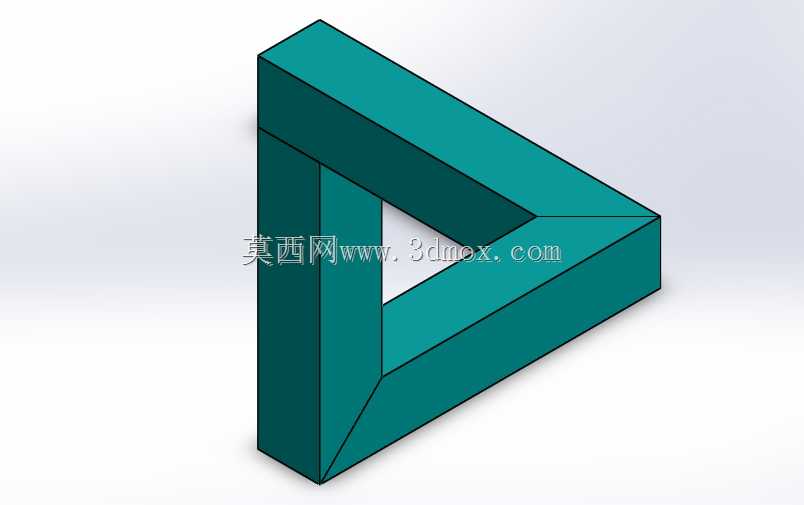

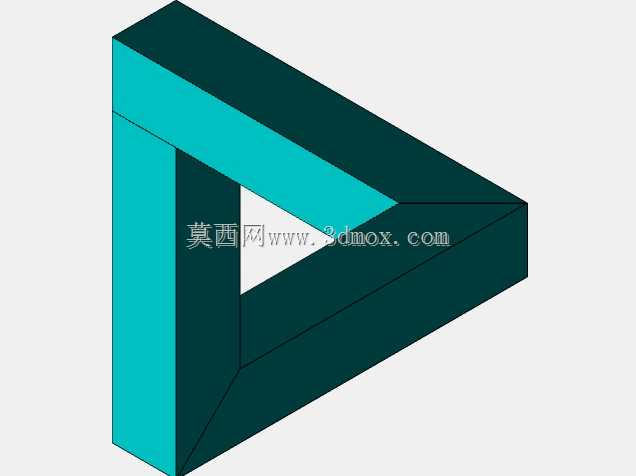

等轴测视错觉无限循环三角结构造型

　　这类视错觉几何结构常被应用在工业设计教学、空间结构认知实训场景中，作为结构设计从业者理解等轴测投影逻辑、空间维度表达边界的典型教学样件，也可作为文创产品、工业展品的结构原型使用。从结构设计逻辑来看，该造型利用等轴测视图的投影特性，将三个方向的等截面长条构件做首尾衔接的错位处理，在固定等轴测观测视角下形成视觉上的无限闭合循环效果，脱离该特定观测角度后，构件实际为空间错位排布的三段独立折弯结构，不存在真实的空间闭环，本质是利用投影透视的视觉误差构建的悖论构型。

　　设计过程中需要严格匹配等轴测投影的轴向缩放比例，三个构件的截面尺寸保持完全一致，每段构件的折弯角度严格贴合等轴测的120度轴向夹角，确保在标准等轴测视图下构件的衔接边完全重合，没有错位漏缝。构件的截面采用正方形截面设计，棱边做微小的倒角处理，避免渲染时出现尖锐棱边的显示瑕疵，同时让结构的光影过渡更自然，强化视错觉的视觉欺骗效果。

　　从实际加工适配角度来看，该结构如果采用3D打印制作，不需要额外添加支撑结构，所有悬空段的倾斜角度均大于FDM打印的45度临界自支撑角度，可直接一体打印成型；如果采用机加工方式制作，可拆分为三个独立的L型折弯构件，通过定位销拼接组装，拼接位置设置在视角盲区的棱边处，保证观测面的完整性。结构的整体外轮廓尺寸可根据使用场景灵活缩放，作为教学演示样件时可控制在100-150mm的握持尺寸范围，作为展品摆件时可放大至500-800mm的展示尺寸，安装时仅需固定结构底部的单根构件端面即可，整体重心落在支撑面范围内，不会出现倾覆问题。

　　这类结构的设计核心不在于实现实际的传动、承载功能，而在于探索工程投影表达的边界，帮助结构设计人员理解二维投影与三维实体之间的对应关系，避免在实际工程绘图中出现类似的投影误判，导致加工出的零件与设计意图出现偏差。在建模过程中需要精准控制每一段构件的空间坐标，确保在等轴测视图下相邻构件的端面完全共面重合，同时要预留实际结构的错位间隙，避免三维建模时出现实体干涉，很多初学者在构建这类视错觉结构时，容易为了追求视角上的闭合强行将构件做布尔合并，最终导致实体出现非流形错误，无法用于后续的加工或渲染。
