三环形交织无限符号结构造型设计

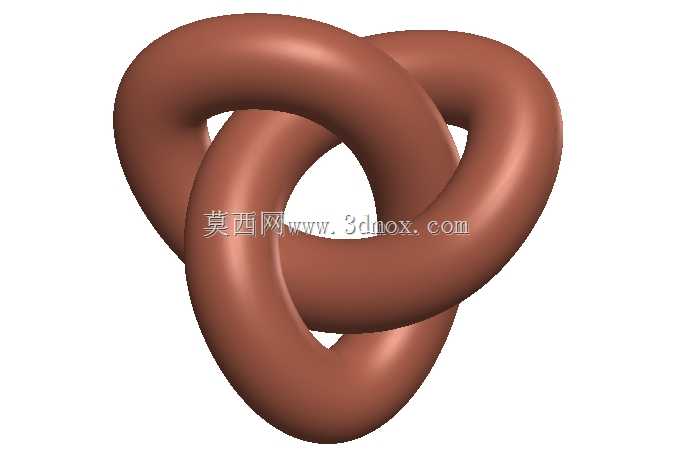

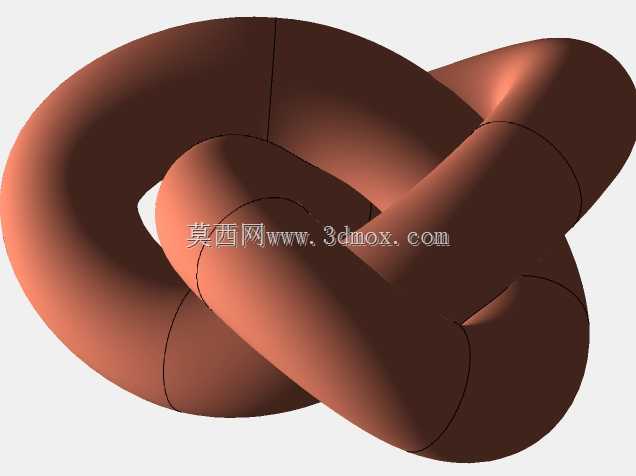

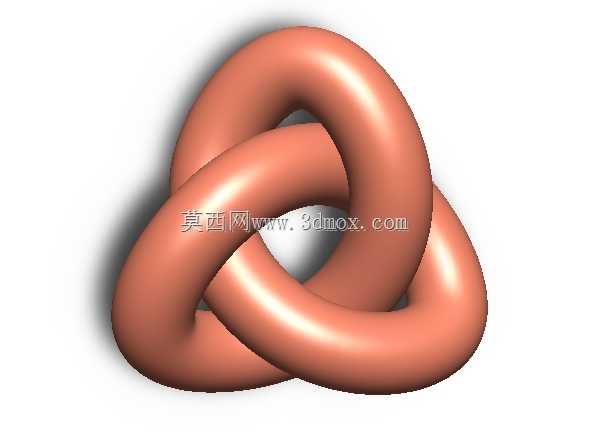

　　这类三环形交织的拓扑结构造型，常被用于工业产品外观装饰件、文创工业周边、教学演示教具的结构设计环节，在机械原理教学、拓扑结构展示场景中，能够直观呈现空间闭合曲线的交织逻辑，帮助从业者理解空间曲面的成型规律。从实际设计逻辑来看，该结构以三段连续闭合的空间样条曲线作为扫掠路径，路径在三维空间中呈120度对称分布，每段曲线首尾平滑衔接，形成无断点的连续拓扑闭环，扫掠截面采用等直径圆形截面，沿路径全程保持法向垂直，保证环体表面曲率连续过渡，无突兀折角或曲面畸变。在实际应用场景中，这类结构可作为设备外观的装饰性结构件，比如工业设备的操作手柄装饰套、文创产品的摆件主体、机械原理教学的演示模型，也可作为管路布局设计的参考案例，

　　帮助设计人员理解空间交错管路的排布逻辑，规避多管路交汇时的干涉问题。设计过程中需要重点控制样条曲线的控制点坐标，保证三个环体的交织位置间隙均匀，环体自身的曲率半径全程大于截面半径，避免扫掠过程中出现曲面自交的问题，同时要预留足够的结构壁厚，若采用3D打印工艺制作，最小壁厚需满足工艺成型要求，若采用金属铸造工艺，则要考虑拔模斜度与浇口位置的设置，保证成型后结构无变形。从安装边界来看，该结构整体呈中心对称的三角轮廓，外接圆直径可根据实际使用场景等比例缩放，安装时可在任意一个环体的非交织位置设置安装定位孔，不会破坏整体结构的连续性与外观完整性，结构自身的闭合交织特性使其具备较好的结构强度，承受径向载荷时能够将力均匀分散到三个环体上，

　　不易出现局部应力集中的问题。在建模过程中，需要先搭建空间基准平面，在三个互成120度的基准面上分别绘制样条曲线的控制点，调整控制点的空间坐标保证曲线平滑衔接，再通过组合曲线命令将三段曲线合并为单一连续路径，最后使用扫掠命令生成实体，过程中需要反复检查曲面的曲率变化，对曲率突变的位置调整控制点权重，保证环体表面光滑无棱线，满足外观件的表面质量要求。
