内燃机活塞连杆组件结构设计

项目分类:发动机 发布时间:2022-03-28 ID:600784
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计
  • 内燃机活塞连杆组件结构设计

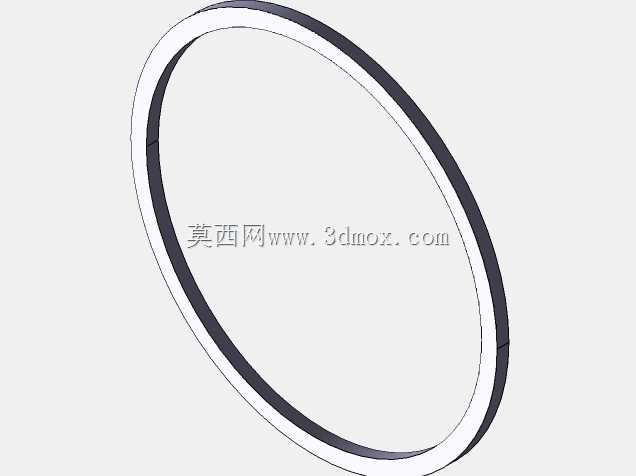

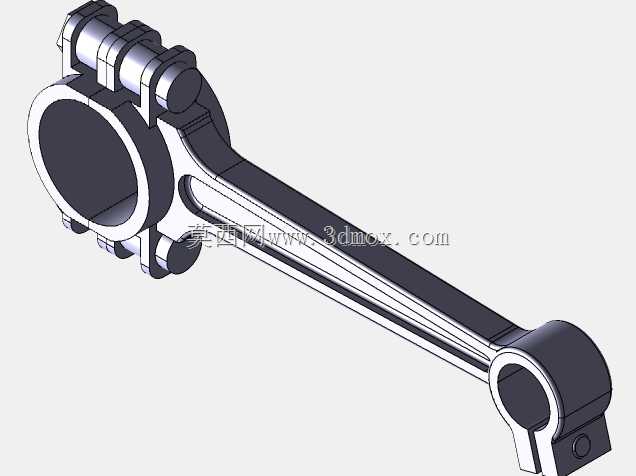

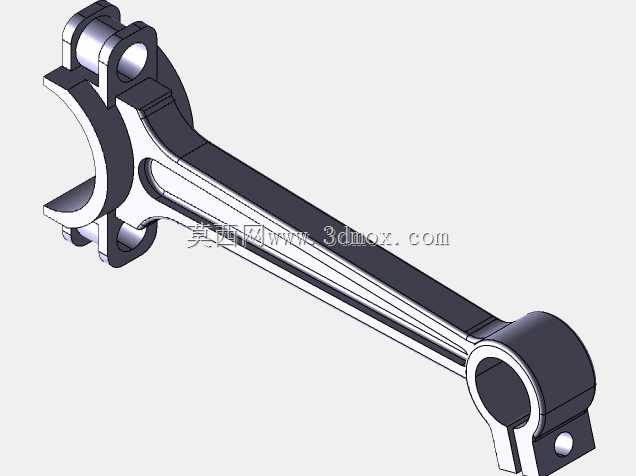

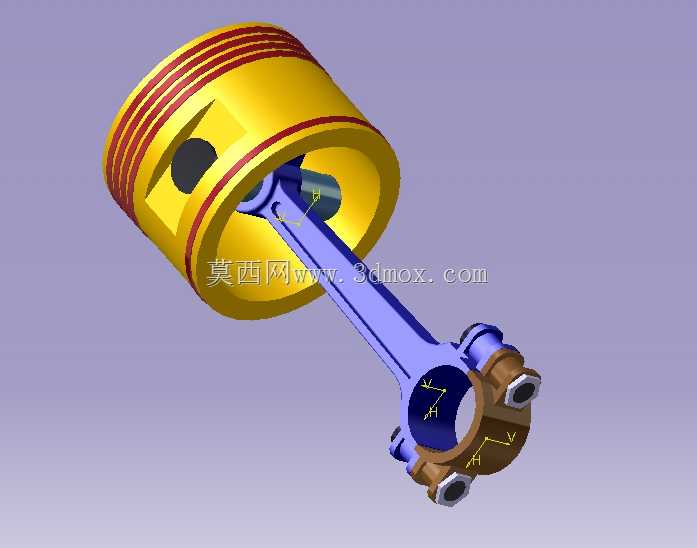

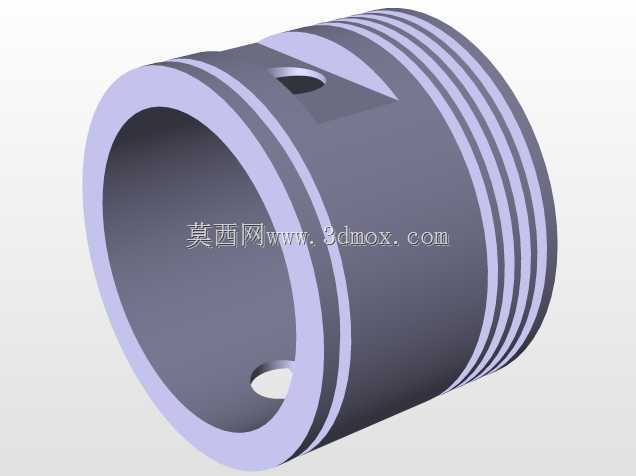

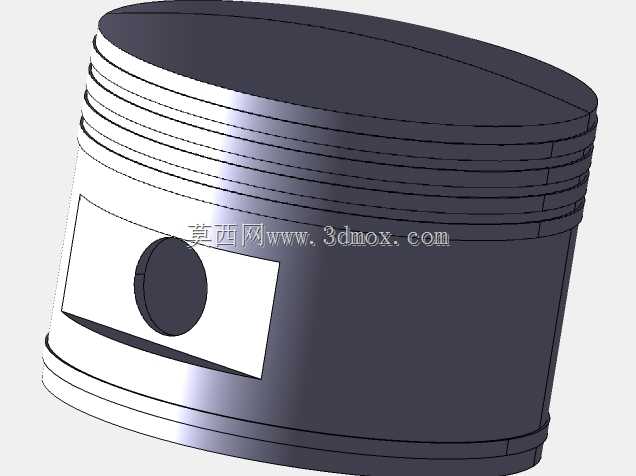

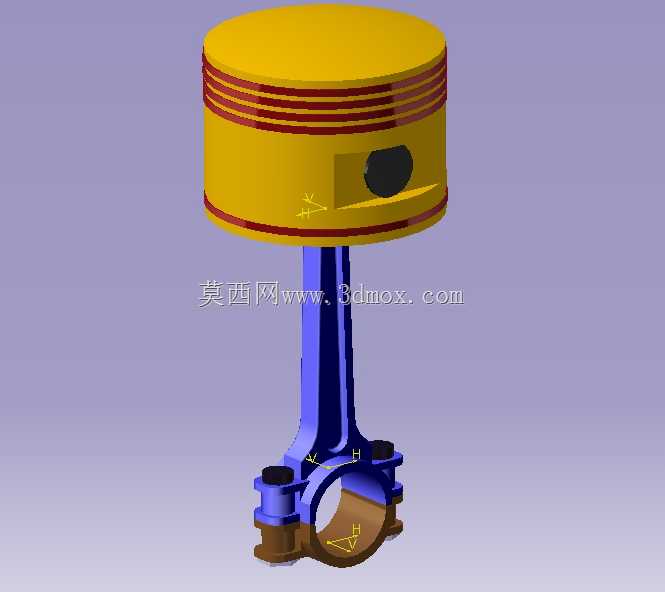

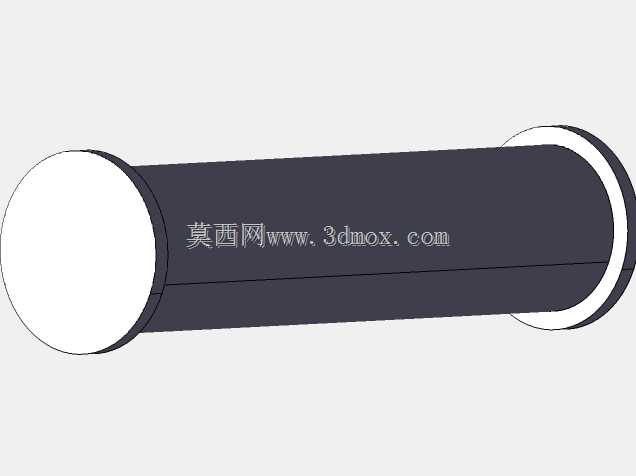

  这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分,直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用,广泛适配于小排量往复式内燃机的动力传输场景,在车用动力、通用小型动力设备的动力输出环节中不可或缺。从功能特性来看,活塞头部设置有多道环槽结构,用于安装气环与油环,气环负责密封燃烧室高压燃气,避免燃气下窜至曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧引发积碳问题;活塞销座部位通过活塞销与连杆小头实现铰接,可将活塞承受的轴向爆发压力平稳传递至连杆杆身。连杆部分采用变截面工字型杆身设计,在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量,减少高速运转时的惯性力载荷;

  连杆大头为剖分式结构,通过连杆螺栓与连杆盖紧固,包裹曲轴连杆轴颈实现铰接,将活塞的往复直线运动转化为曲轴的旋转运动。设计过程中首先匹配对应缸径的气缸配合边界,活塞裙部设置有合理的椭圆度与桶型面型线,补偿热态下的膨胀变形量,避免冷态敲缸、热态拉缸的故障问题;活塞销孔与连杆小头衬套的配合间隙、连杆大头轴瓦与曲轴轴颈的配合间隙均按照内燃机设计规范预留合理范围,保证不同工况下的润滑与运转可靠性。安装边界方面,活塞外径需与对应规格气缸内壁保持规定的配合间隙,连杆大、小头孔中心距需严格匹配对应机型的曲柄半径与压缩比参数,连杆螺栓的预紧力矩需符合工艺要求,避免运转过程中出现连杆松脱引发的严重机械故障。整套组件的运动轨迹需经过运动干涉校核,保证活塞在上、下止点往复运动全程中,连杆摆动角度处于设计允许范围内,不会与气缸壁、曲轴平衡块发生运动干涉,同时活塞顶部的燃烧室凹坑结构可匹配对应机型的气道布置与喷油位置,组织合理的混合气涡流,提升燃烧效率。
