带引出端的变径螺旋弹性构件结构设计

　　这类螺旋结构的弹性构件，常作为力敏、位移类传感装置的核心敏感元件使用，在工业测力、位移反馈、振动监测类场景中承担核心的形变传递功能。日常做结构选型时，首先要明确其安装边界：两端的直杆引出端是主要的安装定位基准，设计时需要预留足够的直线段长度，避免安装时螺旋圈体与安装座发生干涉，同时要保证引出端的同轴度，防止装配后螺旋段出现偏心受力，导致测量数据出现线性偏差。

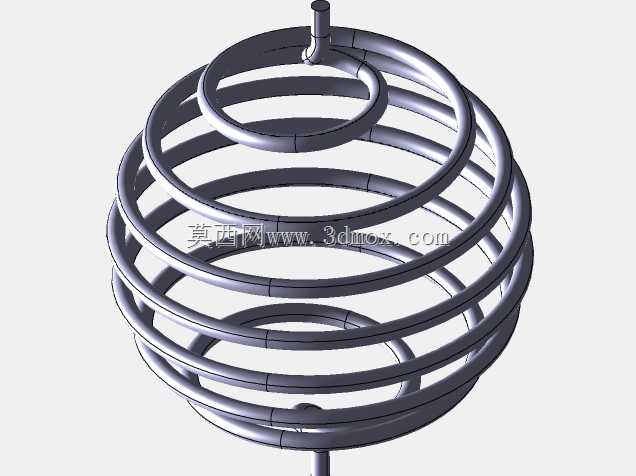

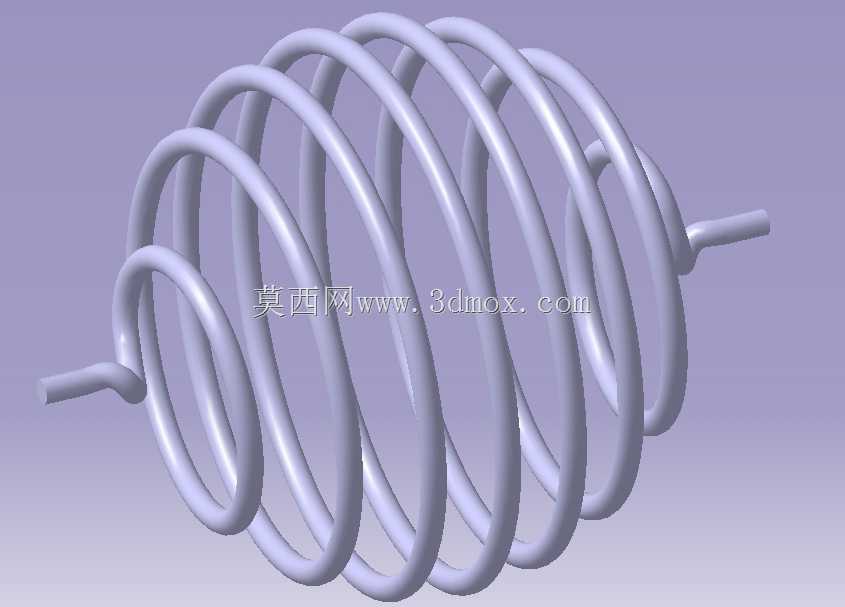

　　从功能特性来看，该螺旋结构采用变径圈体设计，靠近引出端的几圈直径逐步收窄，这种设计并非随意绘制，而是为了优化应力分布：等径螺旋在受力时，应力往往集中在两端与直杆衔接的位置，长期交变载荷下容易出现断裂失效，通过端部收径的过渡设计，可以让应力沿着螺旋圈体平缓分散，大幅提升构件的疲劳寿命，适配高频次形变的传感检测场景。

　　实际建模过程中，螺旋线的生成逻辑需要贴合加工工艺要求，不能只追求外观形似：螺旋升角需要根据材料的弹性模量匹配，圈与圈之间的间隙要预留足够的形变余量，保证在额定测量行程内，相邻圈体不会发生碰擦，避免出现非线性的刚度突变。两端直杆与螺旋圈的衔接位置要做顺滑的曲率过渡，不能出现硬折角，否则加工过程中该位置会出现应力集中，热处理环节也容易产生微裂纹，直接影响构件的使用寿命。

　　在应用场景适配方面，这类螺旋弹性构件除了用于传感装置的敏感单元，也可作为小载荷的复位弹性件使用，在精密仪器、小型自动化执行机构中，利用其均匀的刚度特性提供稳定的复位力。设计时需要根据实际安装空间调整螺旋的总长度、圈体直径以及线材直径，不同的参数组合会直接改变整体的刚度系数，比如线材直径每提升0.1mm，整体刚度会出现明显提升，而圈数增加则会降低刚度，这些参数的匹配需要结合实际的受力量程、允许形变位移量来反复校核。

　　做三维结构设计时，还要考虑后续加工的可行性：螺旋段的弯曲半径不能小于所选线材的最小弯曲半径，否则冷卷成型时会出现线材表面开裂的问题，两端引出端的长度要兼顾安装固定的需求，既要保证足够的长度用于锁紧固定，也不能过长导致整体结构占用空间超出安装边界。另外，螺旋圈体的表面粗糙度也有相应要求，过于粗糙的表面会在交变受力时成为疲劳裂纹的起始点，建模时不需要额外做表面纹理，保持光滑的曲面特征即可，为后续的工艺处理留出调整空间。
