色块分拣彩色检测传送带设备

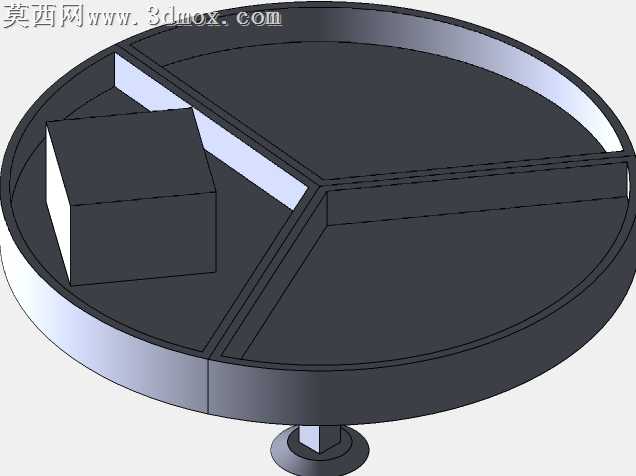

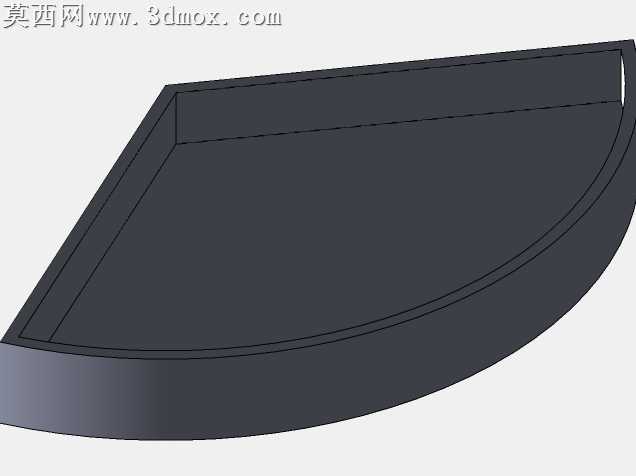

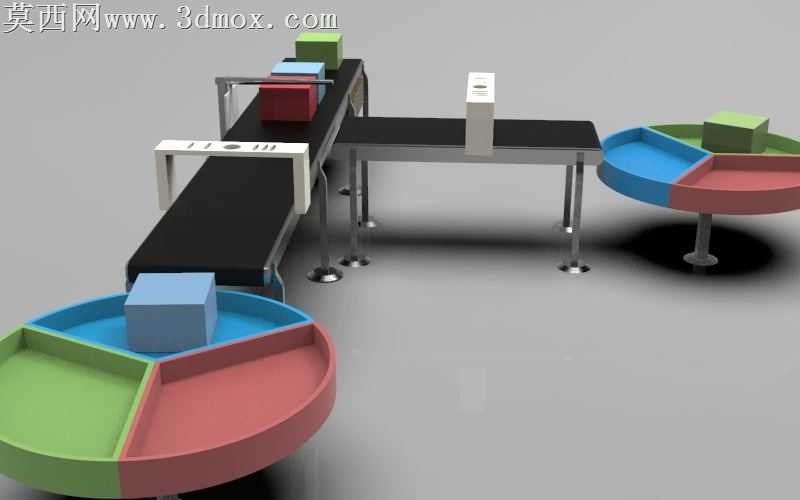

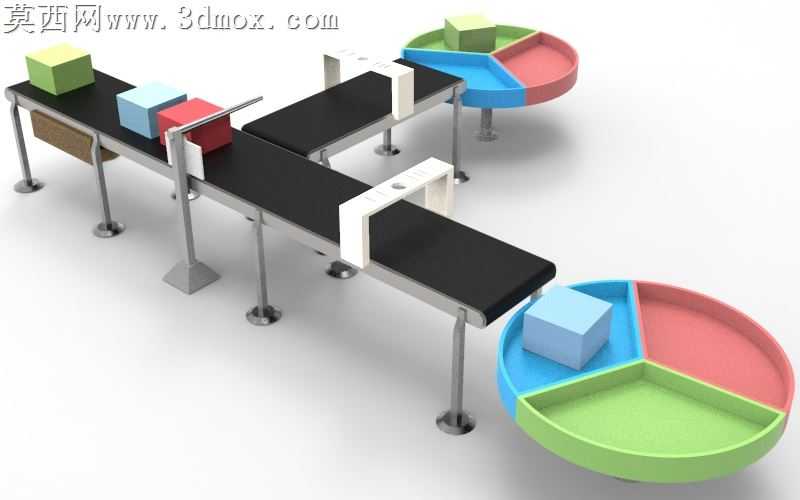

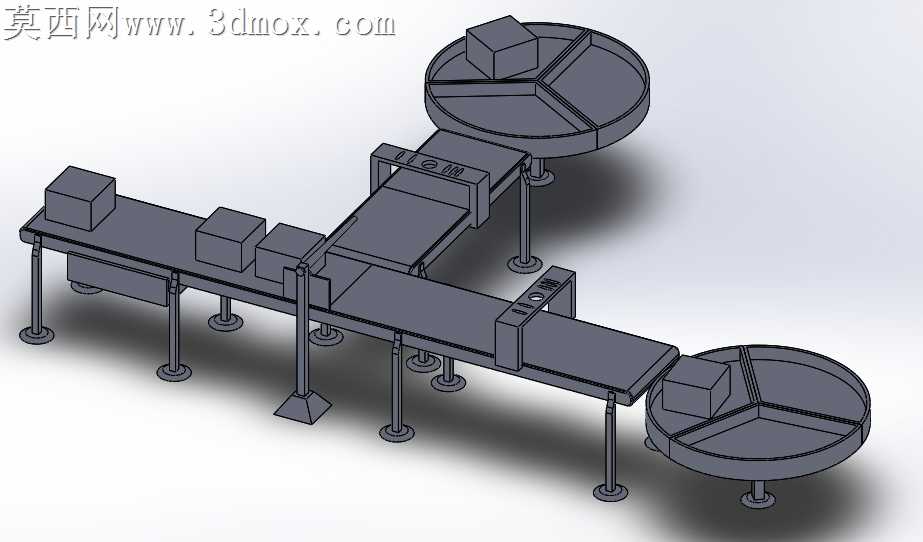

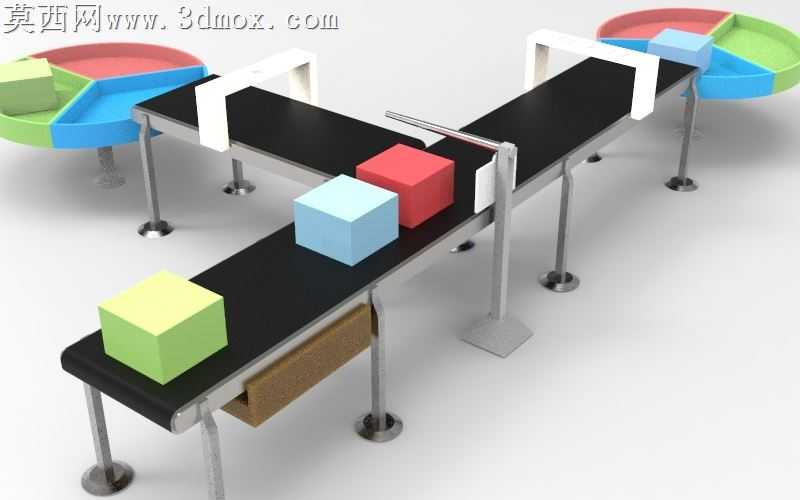

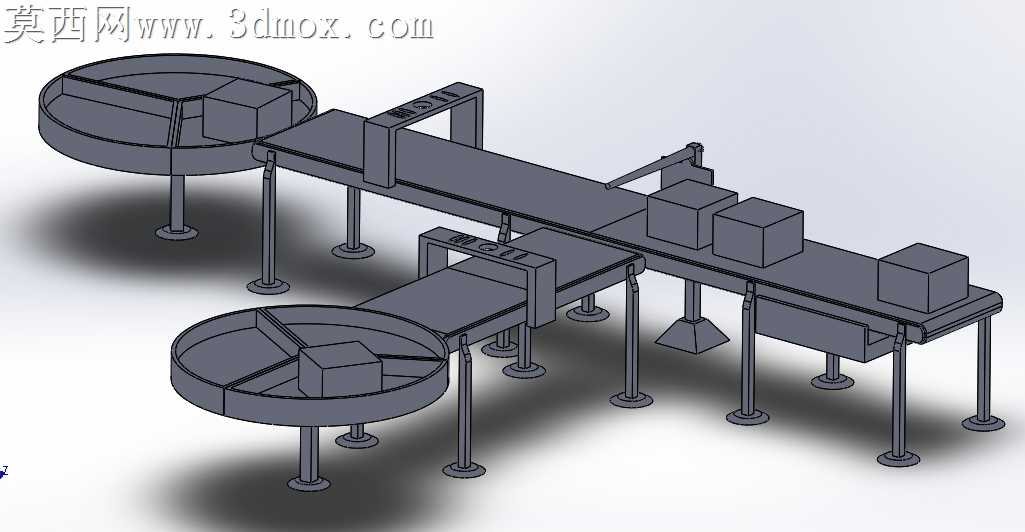

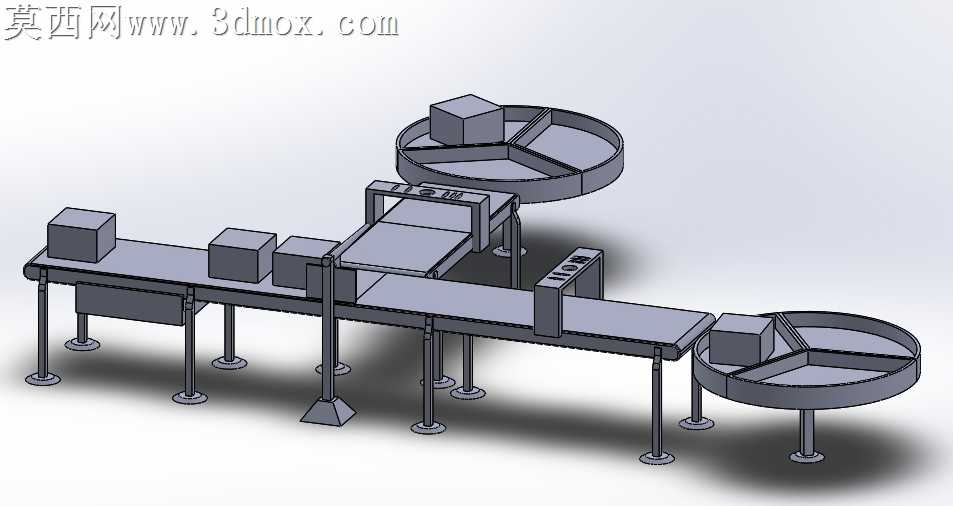

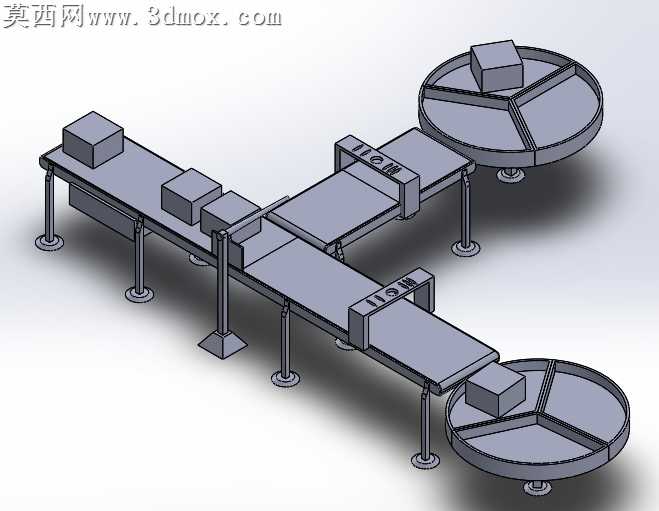

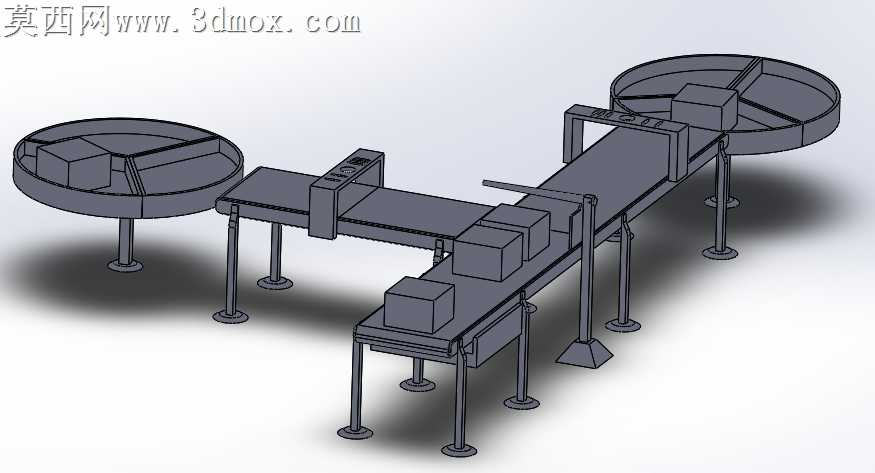

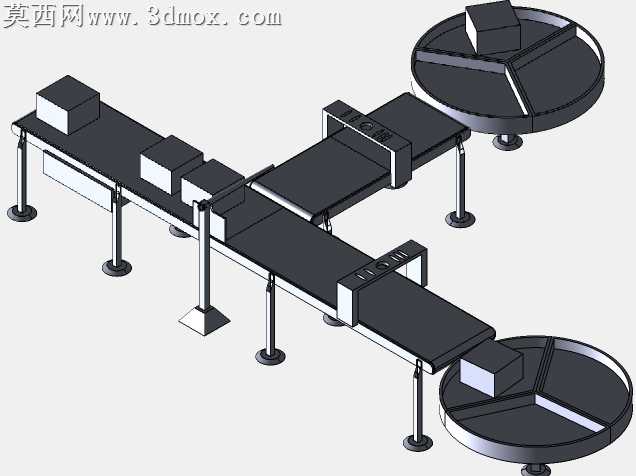

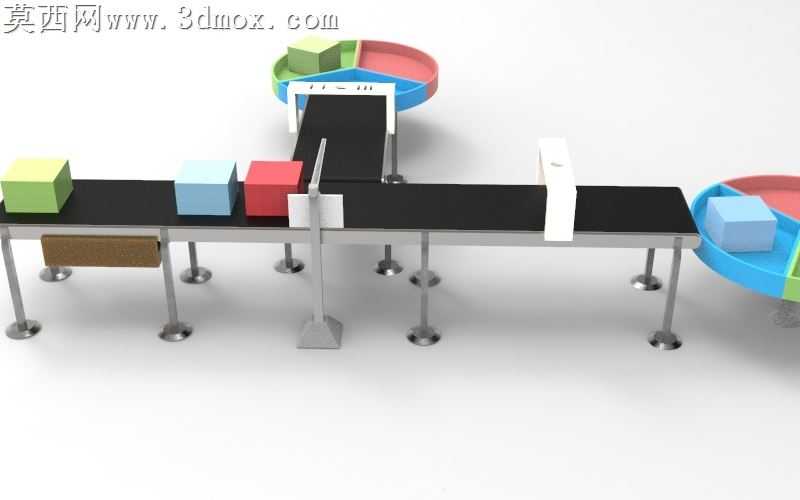

本作品为学生项目阶段的草稿三维模型，整体围绕彩色方块物料的输送、颜色检测、分仓分拣功能完成结构搭建，建模过程以SolidWorks为核心工具完成各零部件的参数化绘制，后续将结合市场现有标准件规格、实际加工制造工艺对模型细节做迭代优化，确保最终设计可落地加工。模型整体采用三段式皮带输送线作为物料传输载体，输送线支架采用不锈钢金属材质设定，支脚搭配可调脚杯结构，可适配不同安装地面的平整度调节，保证输送线运行的稳定性；皮带表面采用哑光黑色橡胶材质渲染，还原工业皮带的真实摩擦质感，避免物料输送过程中出现打滑偏移问题。输送线沿线布置三组白色框式检测工位结构，建模时预留了颜色传感器的安装空间，可实现对经过的绿、蓝、红三色方块物料的颜色识别与位置判定，检测工位的框架采用哑光白色工程塑料材质渲染，边缘做圆角过渡处理，避免尖锐棱角剐蹭输送物料。输送线末端衔接三格分料转盘结构，转盘采用蓝、红、绿三色分区设计，分别对应三种颜色物料的收纳仓位，仓位边缘做圆弧过渡处理，方便物料顺滑滑入对应仓格，转盘底部设置旋转支撑轴结构，可根据检测信号驱动转盘转动，将对应颜色的仓位对准输送线出料端，完成物料的分类归集。建模过程中对各运动部件做了初步的装配约束，预留了皮带传动、转盘旋转的运动仿真空间，材质渲染阶段针对金属支架的金属光泽、皮带的橡胶哑光质感、塑料仓位的鲜亮色彩、方块物料的磨砂表面都做了对应的材质参数调整，渲染输出的效果清晰展现各部件的结构层次与功能分区。整体设计思路围绕简易颜色分拣教学场景展开，在草稿阶段优先实现功能逻辑的结构表达，后续优化将重点补充标准紧固件、驱动电机、传动辊筒、检测传感器等外购件的真实模型，修正各部件的配合公差，补充钣金折弯、型材切割等加工工艺对应的结构细节，让模型从功能草稿转化为可直接用于生产加工的完整设计方案。
