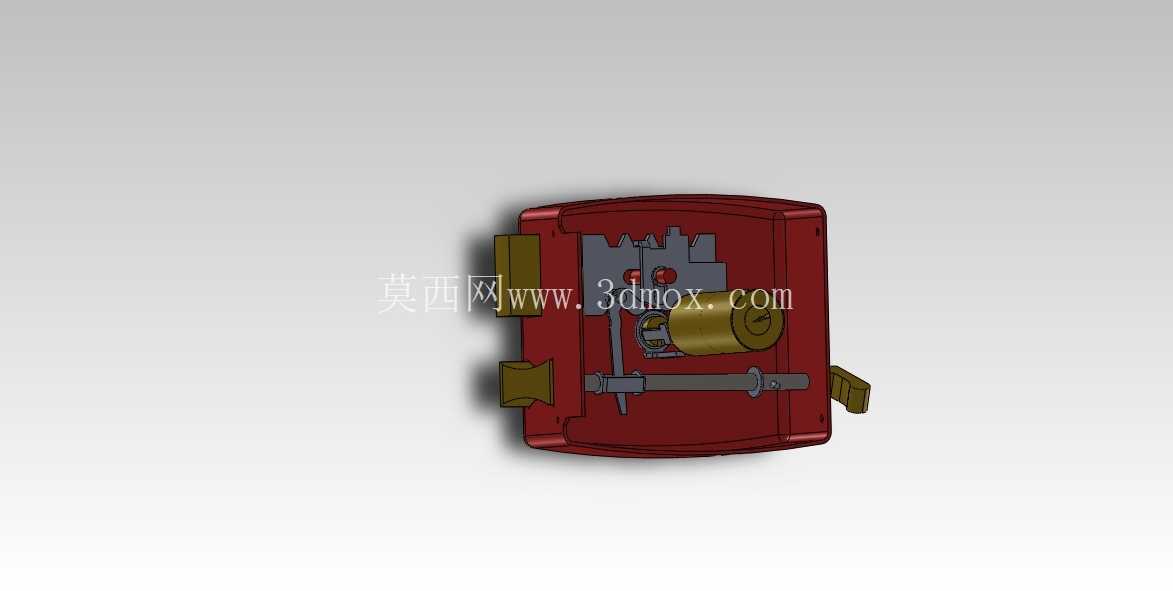

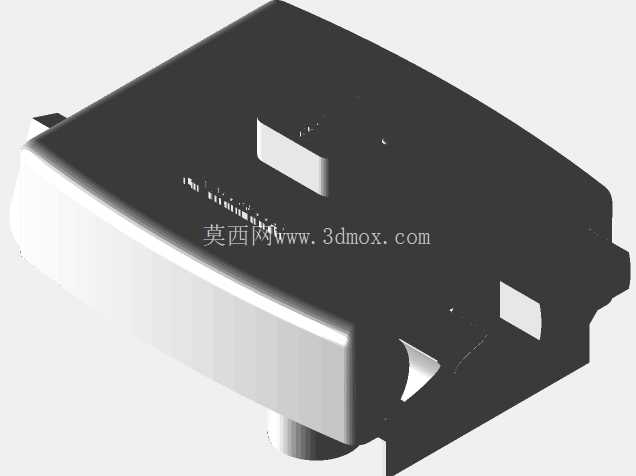

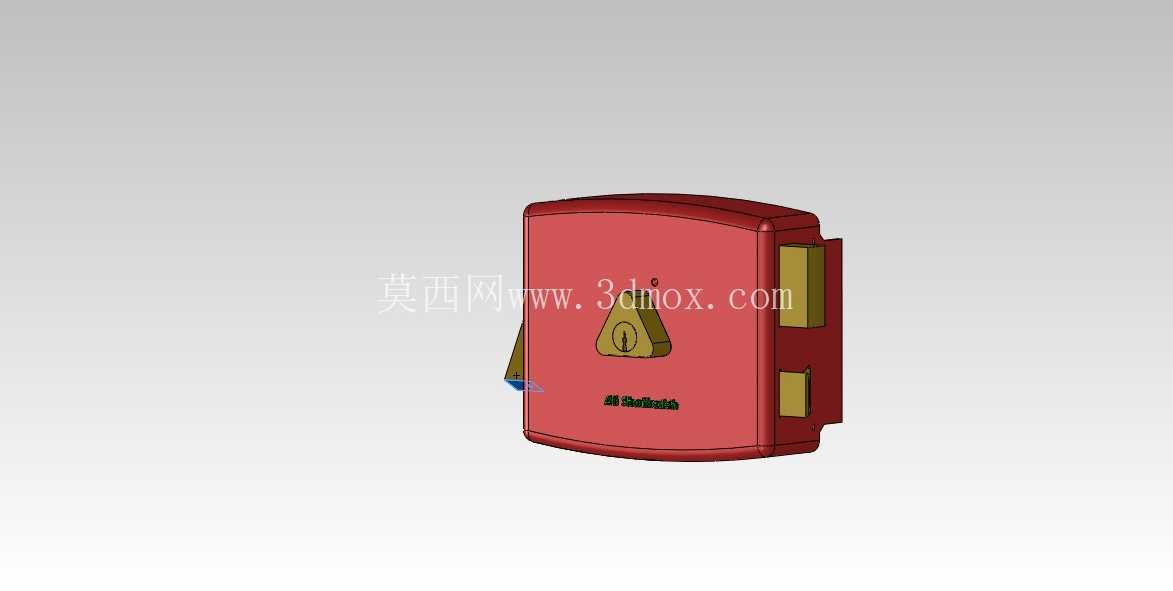

内置联动机构的插芯式门锁结构设计

日常民用与商用场景里的门锁，核心作用是实现门扇与门框的可靠锁止与便捷开启，这套带完整联动机构的门锁结构，覆盖了锁体内部从动力输入到锁舌伸缩的全传动链路，可直接用于室内木门、金属防盗门的锁体结构参考，也能作为智能锁内置机械锁体的基础结构做适配改造。不同于简化的示意模型，这套结构还原了锁体内部各零件的实际装配关系，从锁芯的动力输入段，到传动拨片的力矩传递，再到主锁舌、斜舌的伸缩导向，每一处配合都做了符合实际装配公差的结构设计，没有出现建模时常见的零件干涉、运动路径冲突问题。

从功能特性来看，这套锁体同时具备斜舌的关门自动锁止、主锁舌的钥匙驱动锁止两重功能，斜舌部分做了斜面导向设计，门扇闭合时斜舌受门框挤压压缩内部复位弹簧，完全进入门框扣板位置后弹簧回弹实现自动卡合，日常关门无需额外操作即可实现基础锁闭；主锁舌为方舌结构，通过钥匙转动锁芯带动拨片旋转，拨片拨动锁舌拖板实现方舌的伸出与收回，方舌伸出后与门框扣板的咬合深度符合常规锁具的安全要求，能承受一定的侧向推力，避免门扇被轻易撬开。内部的复位弹簧位置、拨片的转动行程都做了匹配设计，钥匙转动的角度控制在常规门锁的操作角度范围内，不会出现转动角度过大、操作力矩超标的问题。

设计思路上完全遵循现有机械锁体的成熟传动逻辑，没有做脱离实际生产的异形结构，所有零件的壁厚、拔模角度都考虑了冲压、压铸工艺的生产要求，锁体外壳采用薄钢板弯折成型的结构，内部的传动零件多采用冲压件与粉末冶金件结合的方式，既可以控制整体生产成本，也能保证传动部件的耐磨性能。锁芯部分的结构预留了弹子装配的空间，可直接适配标准规格的锁芯弹子组件，不需要额外做结构修改；锁舌的表面做了圆弧过渡处理，避免伸缩过程中与锁体外壳、门框扣板发生卡滞，斜舌的根部做了限位台阶，防止斜舌被过度挤压进入锁体内部导致锁止失效。

安装边界方面，这套锁体的外形尺寸适配常规的室内门、防盗门锁体安装位，锁体的整体厚度、侧边条的长宽尺寸都符合通用锁具的安装开孔标准，不需要在门扇上额外扩孔或者修改开孔位置即可替换同规格的现有锁体。锁体侧边的锁舌伸出孔位置、锁芯安装孔的中心距都遵循行业通用尺寸规范，安装时只需要将锁体嵌入门扇预先开好的锁体槽内，固定侧边条的安装螺丝，再装入锁芯、连接门把手的传动方杆即可完成装配，不需要额外定制配套的安装配件。内部传动机构的运动间隙控制在合理范围内，既不会因为间隙过大导致锁舌晃动、操作虚位大，也不会因为间隙过小导致零件热胀冷缩后出现卡滞，在-20℃到60℃的常规使用环境温度区间内都能保证操作顺畅。

从结构细节来看，拨片与锁舌拖板的接触位置做了耐磨强化的结构设计，长期使用过程中不会因为反复摩擦导致零件磨损过快、出现传动间隙过大的问题；复位弹簧的钢丝直径、圈数都经过匹配计算，既可以保证锁舌回弹的力度足够，不会出现锁舌收回后无法弹出的问题，也不会因为弹簧弹力过大导致钥匙转动、门把手按压的操作力过大，影响日常使用的手感。锁体内部的各传动零件都做了定位结构设计，装配时不需要额外做位置调整，零件装入锁体外壳后即可通过定位柱、卡槽固定相对位置，能有效提升批量装配的生产效率，降低装配过程中的人工调整成本。
