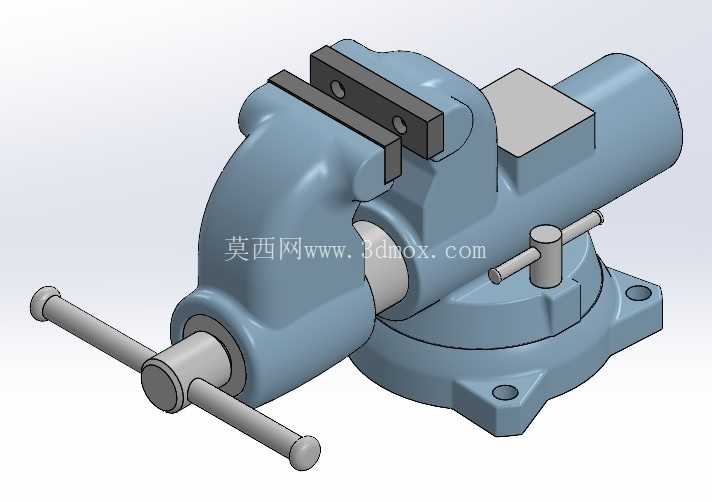

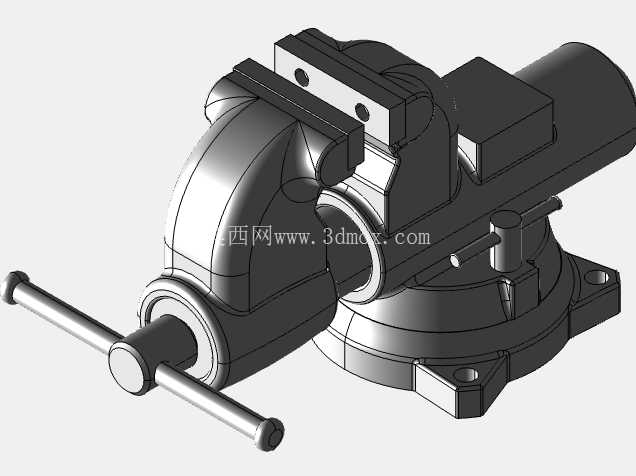

带旋转底座4-1/2英寸圆槽台虎钳结构

这款台虎钳的设计首先围绕钳工工位的实际作业需求展开，4-1/2英寸的钳口宽度适配绝大多数中小型工件的装夹需求，圆槽钳口的结构并非普通平口钳的平直钳面，而是在钳口中部加工了适配圆管、棒料的弧形凹槽，装夹轴类、管件类工件时无需额外搭配V型块，就能避免工件装夹时打滑、夹伤表面的问题，同时平钳面区域依然保留了对规则方形、异形工件的装夹能力，兼顾了多类型工件的装夹场景。旋转底座的设计是这款台虎钳区别于固定式台虎钳的核心功能点，底座通过中心定位轴与钳身主体连接，周边设置锁紧机构，松开锁紧手柄后钳身可绕底座中心做360度水平回转，作业时可根据工件加工位置、操作人员的作业姿态灵活调整钳口朝向，不需要反复松开工件调整装夹角度，尤其适合多工序钳工加工、工件焊接定位、小型零件装配等需要频繁变换作业角度的场景，调整到位后扳动锁紧手柄即可通过底座的压紧结构锁定钳身位置，装夹重型工件时也不会出现偏转移位。

从结构设计逻辑来看，钳身主体采用整体式铸铁结构的建模思路，活动钳身通过丝杠副与固定钳身连接，丝杠端部搭配长杆式摇把，利用杠杆原理放大输入扭矩，操作人员不需要借助额外加力杆就能获得足够的夹紧力，钳口板采用可拆卸式设计，通过沉头螺钉固定在钳身安装面上，长期使用出现钳口磨损、齿形打滑时可单独更换钳口板，不需要整体更换钳身，降低了设备的后期维护成本。底座的安装边界设计充分考虑了工作台的安装适配性，底座上设置四个对称分布的安装螺栓孔，孔位间距匹配常规钳工工作台的T型槽间距，安装时可通过T型螺栓将台虎钳牢牢固定在工作台边缘，安装后钳身的回转范围不会超出工作台边缘，避免转动时与工作台其他部件发生干涉，钳身闭合状态下的整体外轮廓尺寸适配多数中小型钳工工位的空间占用要求，不会过度占用工作台的作业面积。

在实际应用场景中，这款台虎钳可覆盖机加工车间的钳工划线、零件去毛刺、小型零件攻丝套丝、管件切割定位、钣金件弯折校正、小型部件装配等多类作业，圆槽钳口的设计让它在五金维修、管道安装类作业中也能发挥作用，装夹水管、圆钢等工件时能保证装夹同轴度，避免工件装夹偏斜导致的加工误差。建模过程中对各运动部件的配合间隙做了符合实际加工装配要求的预留，丝杠与螺母的配合段、活动钳身与固定钳身的导轨配合面、底座旋转轴的配合面都保留了合理的间隙值，既保证运动部件动作顺畅无卡滞，又不会因间隙过大导致装夹时工件出现晃动，钳口闭合时的平行度、活动钳身移动的直线度都按照钳工工具的通用精度要求做了结构约束，保证模型还原的结构符合实际产品的精度要求。

从安装使用的边界条件来看，这款台虎钳固定在工作台后，钳口最大开口量匹配4-1/2英寸钳口的常规参数范围，可装夹的工件最大尺寸覆盖日常钳工作业的绝大多数中小型工件，摇把的转动半径设计避开了钳身主体结构，转动摇把时不会与钳身、底座发生碰撞，锁紧手柄的操作位置设置在钳身侧前方，操作人员站在工位正前方即可伸手完成锁紧、松开操作，不需要侧身探腰，符合工位作业的人机工程要求。整体结构没有多余的冗余设计，所有结构特征都服务于装夹稳定、操作便捷、维护方便的核心使用需求，没有为了外观造型牺牲结构强度与操作便利性，是典型的面向实际工业作业场景的工装夹具结构。
