螺杆式手动台虎钳夹紧工装结构设计

在常规机加工、钳工装配、小型工件修配的作业场景里，这类手动螺杆夹紧的虎钳是工位上最基础也最高频使用的夹持工装，不管是台式钻床的工位旁、钳工修配台、还是小型铣床的工作台面，都能见到这类结构的夹持设备，它的核心作用是在加工、修配、装配过程中为工件提供稳定的夹紧约束，避免工件在受切削力、敲击力、装配扭力时出现位移、翘曲，保证作业精度与操作安全。

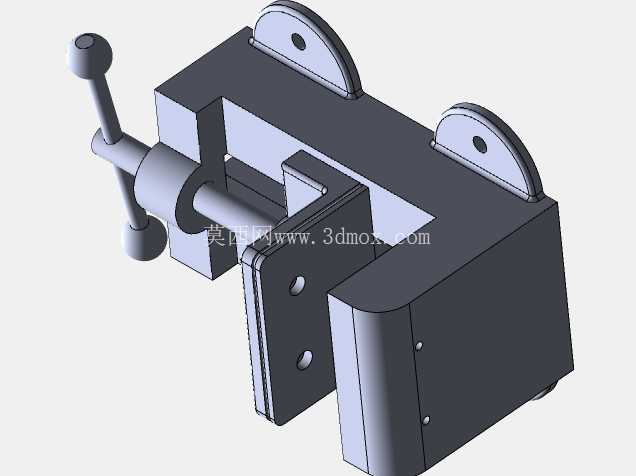

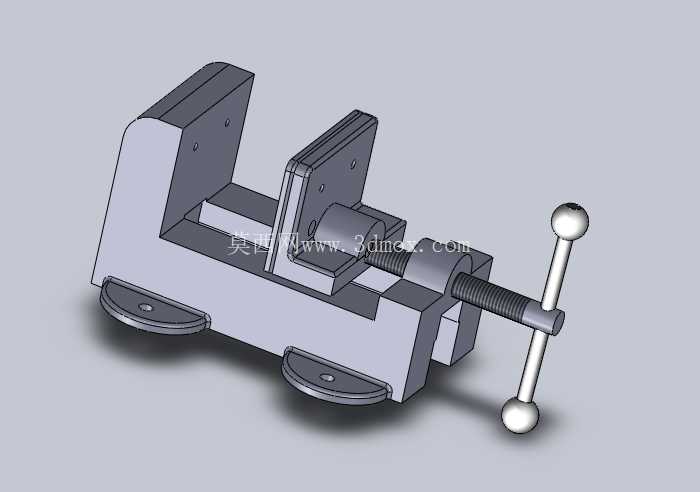

从功能特性来看，这款虎钳采用螺杆副作为核心传力结构，转动带双球头手柄的传动螺杆时，活动钳身会沿着固定钳身的导向滑轨做直线往复运动，配合固定钳口形成可调节的夹持空间，能适配不同宽度尺寸的工件装夹需求。钳口位置设计有带安装孔的平直钳口板，通过紧固件固定在钳身的安装面上，磨损后可单独更换，无需整体替换钳身，降低长期使用的维护成本；钳口板表面可根据需求更换为带齿纹、软质包覆或者V型结构的适配件，分别满足粗糙毛坯件高摩擦力夹持、精加工面防夹伤、轴类零件对中夹持的不同场景需求。

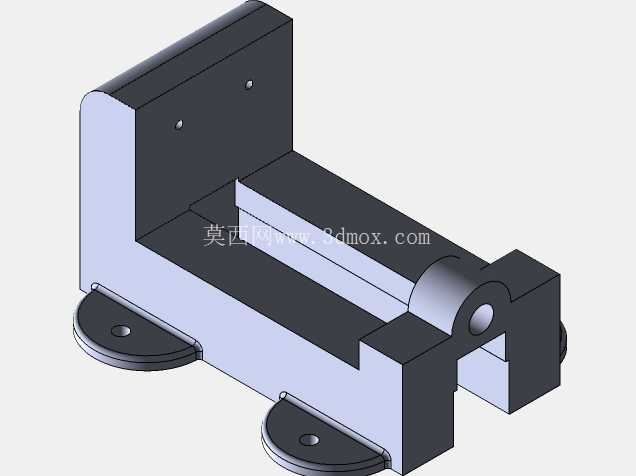

从设计思路层面拆解，这款虎钳的固定钳身采用L型一体化铸造结构，底部设计两个带安装孔的圆形法兰底座，安装时可通过T型螺栓、压板紧固件将整个虎钳固定在工作台的T型槽上，安装边界完全覆盖常规钳工台、小型机床工作台的槽距标准，不需要额外制作过渡转接板即可完成装夹固定。导向结构采用内嵌式滑轨设计，活动钳身与固定钳身的配合面经过精加工，保证滑动过程无卡滞、无过大间隙，避免夹紧时活动钳身上翘导致夹持精度下降；螺杆的末端通过限位结构与活动钳身连接，转动螺杆时仅传递轴向推力，不会带动活动钳身产生周向转动，保证钳口始终保持平行对正。传动螺杆采用梯形螺纹设计，相比普通三角螺纹具备更好的传力性能与自锁特性，夹紧工件后不会因为加工过程中的振动导致螺杆回转松脱，不需要额外加装锁止结构就能保持夹紧力的稳定，双球头的手柄设计让操作人员在施加夹紧力时能获得更好的力臂，不需要借助加力杆就能获得足够的夹持力矩，同时球头的光滑表面也能避免操作时划伤手部。

在实际使用的尺寸适配层面，这款虎钳的钳口开度覆盖常规小型零件的加工需求，整体高度控制在适合操作人员坐姿作业的范围，安装后钳口的高度与常规作业时的手肘高度匹配，长时间进行锉削、划线、钻孔作业时不容易产生操作疲劳。固定钳身与活动钳身的侧壁设计有多个工艺安装孔，除了固定钳口板之外，还可以根据作业需求加装定位挡块、角度靠板等辅助工装，拓展虎钳的使用场景，比如进行批量零件加工时，可以在钳身侧面加装定位挡块，实现工件的快速定位装夹，减少重复找正的时间。底部的两个圆形安装底座的接触面经过精加工，安装时能与工作台面完全贴合，避免夹紧时虎钳出现倾斜，保证钳口的垂直度与平行度满足加工精度要求，两个安装座的间距经过合理设计，在承受较大夹紧力或者切削冲击时，不会出现底座变形或者固定螺栓受力不均断裂的问题。

这类手动虎钳相比液压、气动类的自动夹紧工装，结构更简单，不需要外接动力源，部署灵活，不管是固定工位还是临时维修现场都能快速投入使用，而且夹紧力的大小完全由操作人员手动控制，针对薄壁件、脆性零件加工时，可以灵活调整夹紧力，避免夹伤、夹变形工件，这也是这类纯机械结构的手动虎钳在各类加工场景中始终无法被完全替代的核心原因。在建模过程中，这类结构需要重点关注螺杆与活动钳身的配合间隙、滑轨配合面的公差设计、钳口的平行度与垂直度公差，这些参数直接决定了虎钳最终的使用精度与寿命，比如螺杆与螺母的配合如果间隙过大，会导致夹紧时活动钳身出现旷量，夹持工件时容易出现角度偏差；滑轨配合面如果间隙过小，会导致滑动卡滞，操作手感生涩，长期使用还容易出现磨损拉伤。
