小型手动板材折弯工装结构设计

这套手动弯曲工装主要面向小批量钣金加工场景设计，常见于五金维修车间、小型五金件加工工位、教学实训场景中，针对厚度1.5mm以内的冷轧钢板、铝板、铜板等条形工件完成90度及固定角度折弯作业，相比大型折弯设备，这套工装不需要外接动力源，可直接固定在钳工台或专用工作台面上使用，占地面积不足0.1平方米，单人即可完成上料、定位、压弯、取件全流程操作，单工位节拍可控制在10秒以内，适合多品种小批量的钣金件试制、维修件现场加工场景。

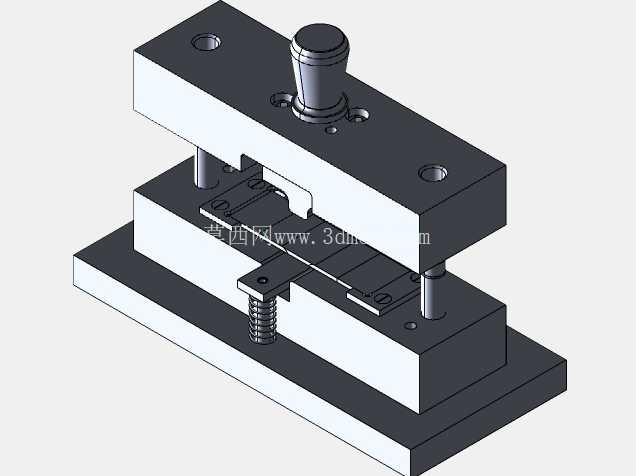

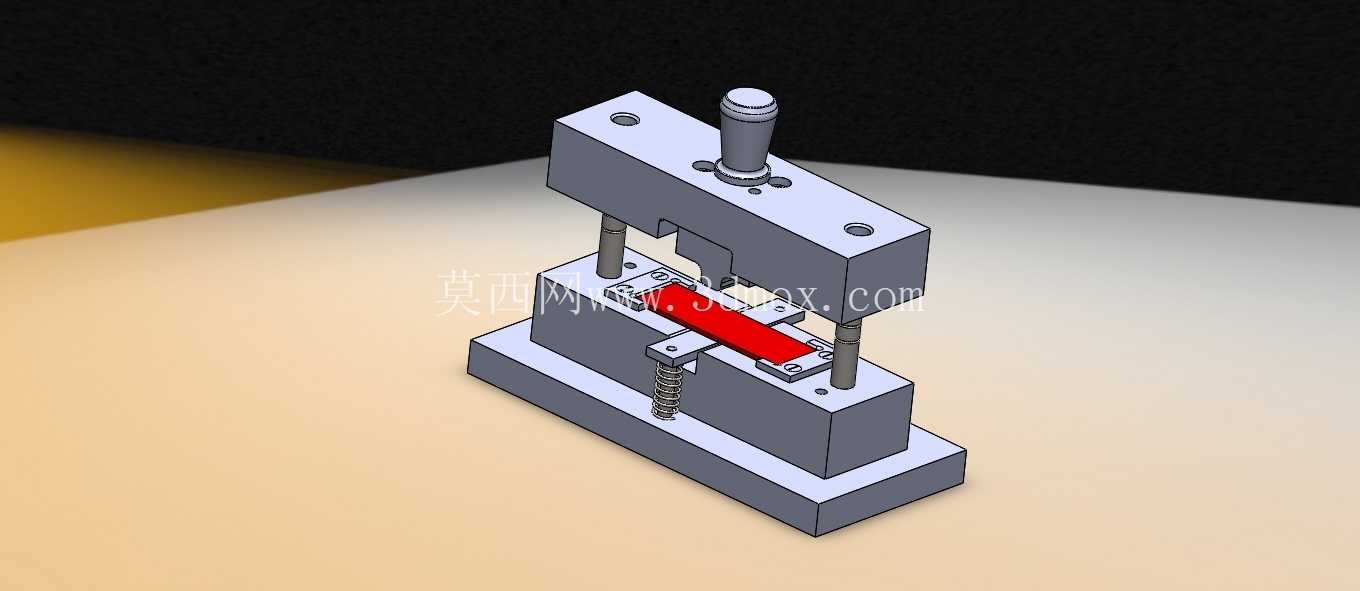

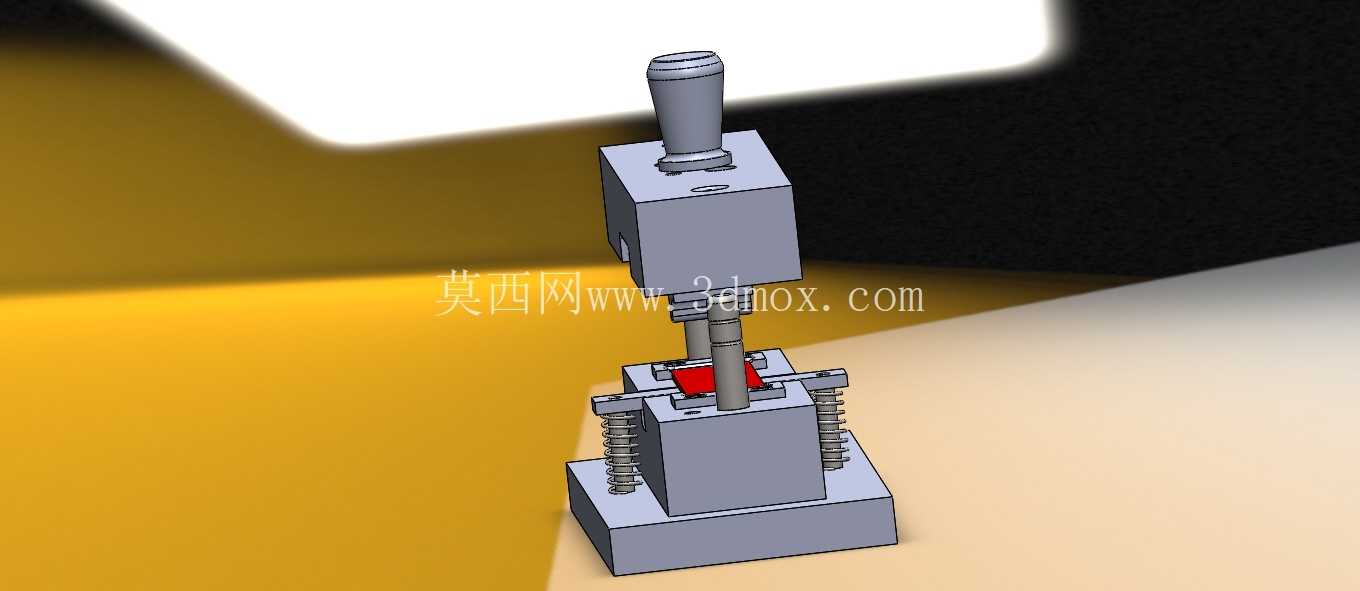

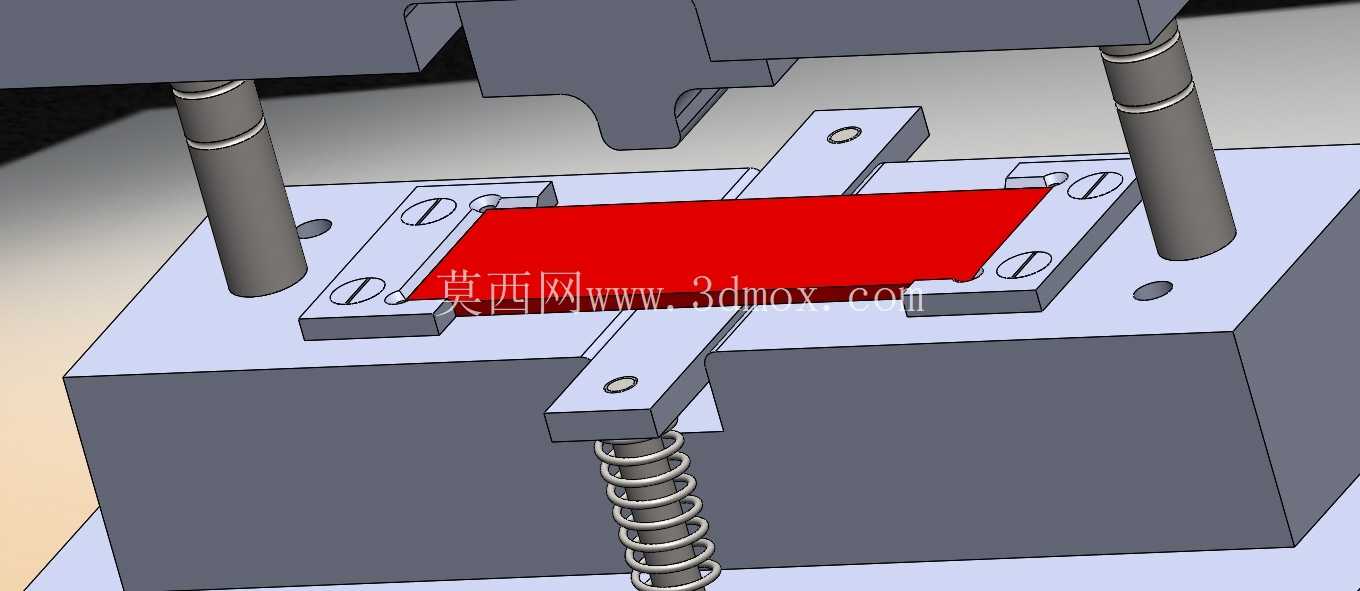

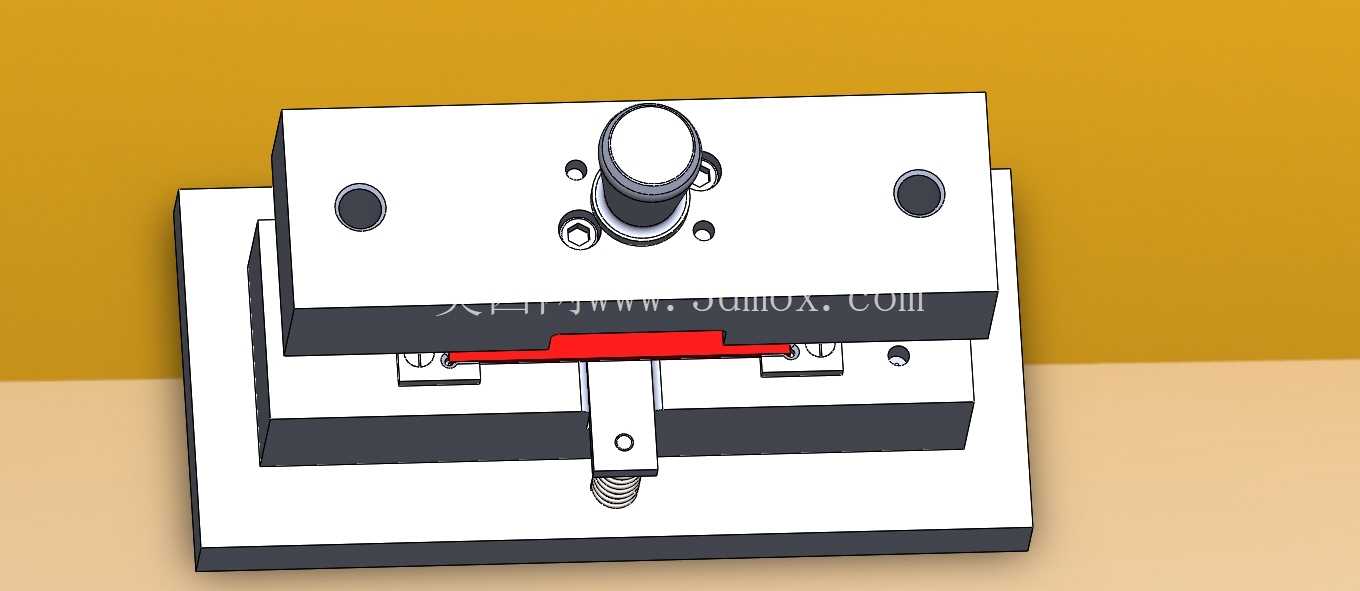

从结构功能来看，整套工装分为上模压合组件、下模定位组件、导向复位机构三个核心部分。上模部分通过顶部的手动压杆传递下压力，压头采用整体式合金钢材质，折弯刃口做了R0.5的圆角处理，避免折弯过程中在工件表面产生压痕或应力集中开裂的问题；下模座设置了可调节的定位挡块，挡块通过腰型孔固定在下模座上，可根据工件折弯边的长度需求调整定位位置，调整范围覆盖10mm到80mm的折弯边长度，适配不同尺寸的条形工件折弯需求。导向部分采用两根对称布置的导柱，导柱与上模座的导套采用间隙配合，配合间隙控制在0.02mm以内，保证压合过程中上模不会出现偏摆，折弯角度的一致性偏差可控制在0.5度以内，满足普通五金件的折弯精度要求。复位机构采用矩形截面的压缩弹簧，布置在下模座与上模安装板之间，压合完成后松开压杆，上模会在弹簧力作用下自动复位到初始位置，不需要操作人员手动抬升上模，减少操作步骤。

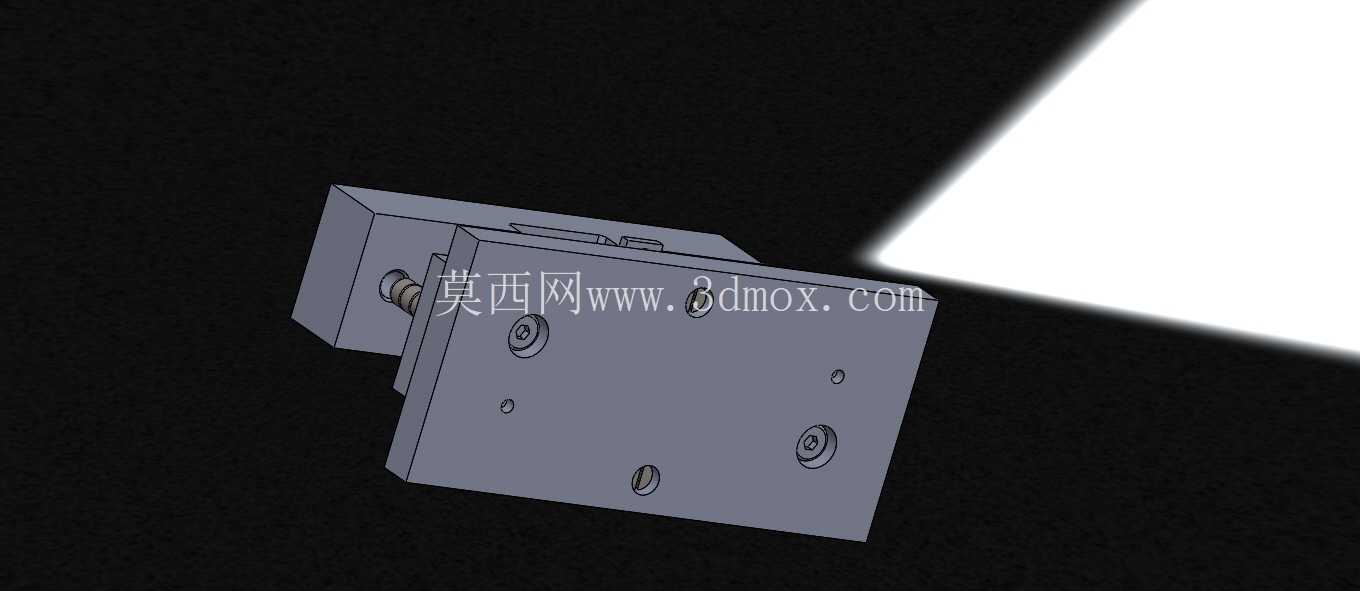

设计过程中优先考虑了操作的便捷性与结构的可靠性，整体框架采用45号钢调质处理，关键受力部位做了加厚处理，上模安装板厚度达到20mm，下模座厚度达到25mm，长期承受压合载荷也不会出现变形问题。安装边界上，下模座底部预留了四个M8的安装孔，孔距为120mm*80mm，可直接通过T型螺栓固定在标准钳工台的T型槽上，也可通过压板固定在专用工作台上，不需要额外制作安装底座。整体闭合高度为180mm，最大开口高度为60mm，可满足最大厚度2mm板材的放入与取出操作，压杆的操作力经过杠杆比优化，操作人员施加15kg的手部压力即可在折弯刃口处产生超过1吨的压合力，完全满足薄钢板的折弯力需求。

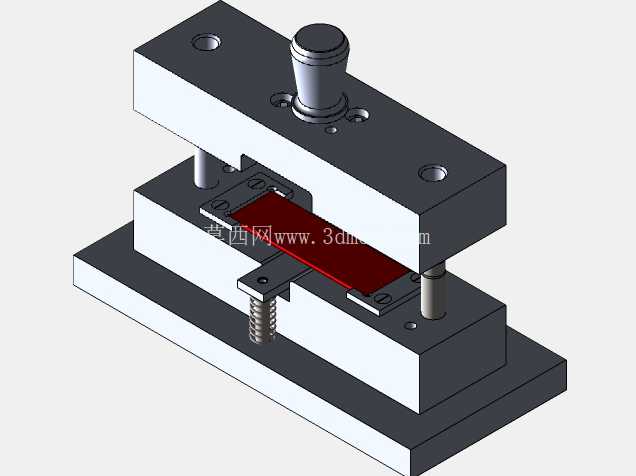

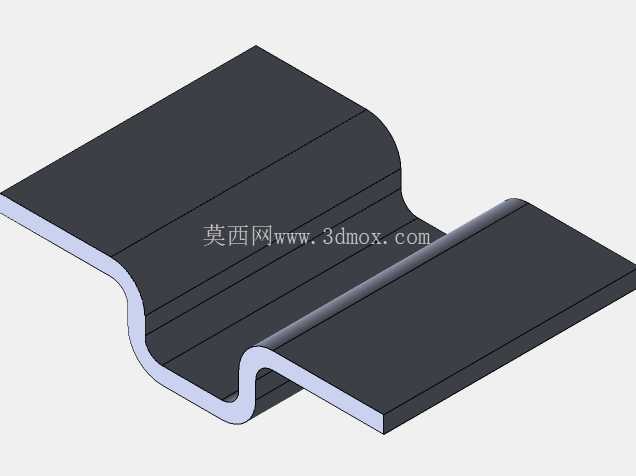

实际使用过程中，操作人员只需要将待折弯的条形工件靠紧下模的定位挡块，确认工件摆放位置与折弯线对齐后，向下按压顶部的压杆，上模随之下行，配合下模的V型槽完成工件折弯，当压杆下行到限位位置时即可达到预设的折弯角度，松开压杆后上模自动复位，即可取出折弯完成的工件。针对不同厚度的工件，可通过调整下模V型槽的垫块来适配，不需要更换整套模具，降低了多规格工件加工的工装成本。整套结构没有复杂的传动部件，日常维护只需要定期在导柱表面涂抹润滑脂，清理下模表面的金属碎屑即可，维护成本极低，适合没有专业设备维护人员的小型加工场所使用。在实训教学场景中，这套工装也可作为钣金加工工艺的演示教具，让学员直观理解折弯工序的模具配合原理、力的传递路径以及定位方式对加工精度的影响，相比大型工业设备，这套小型工装的操作风险更低，学员可快速上手操作，理解折弯加工的核心工艺要点。
