三爪式轴承拆卸拉拔工具结构设计

在设备运维、机械装配的现场场景里，轴承过盈配合的拆卸一直是高频且容易出问题的工序——如果直接用撬棍撬动、锤子敲击，很容易造成轴承内圈崩裂、轴颈表面拉伤，甚至连带损坏轴承座的配合面，后续修复要耗费大量工时。这款三爪结构的拉拔工具，就是针对这类过盈连接件拆卸需求设计的手动工装，核心作用是通过平稳的轴向拉力，将装配在轴端的轴承、皮带轮、联轴器等盘类过盈零件平稳拉出，避免暴力拆卸带来的零件损伤。

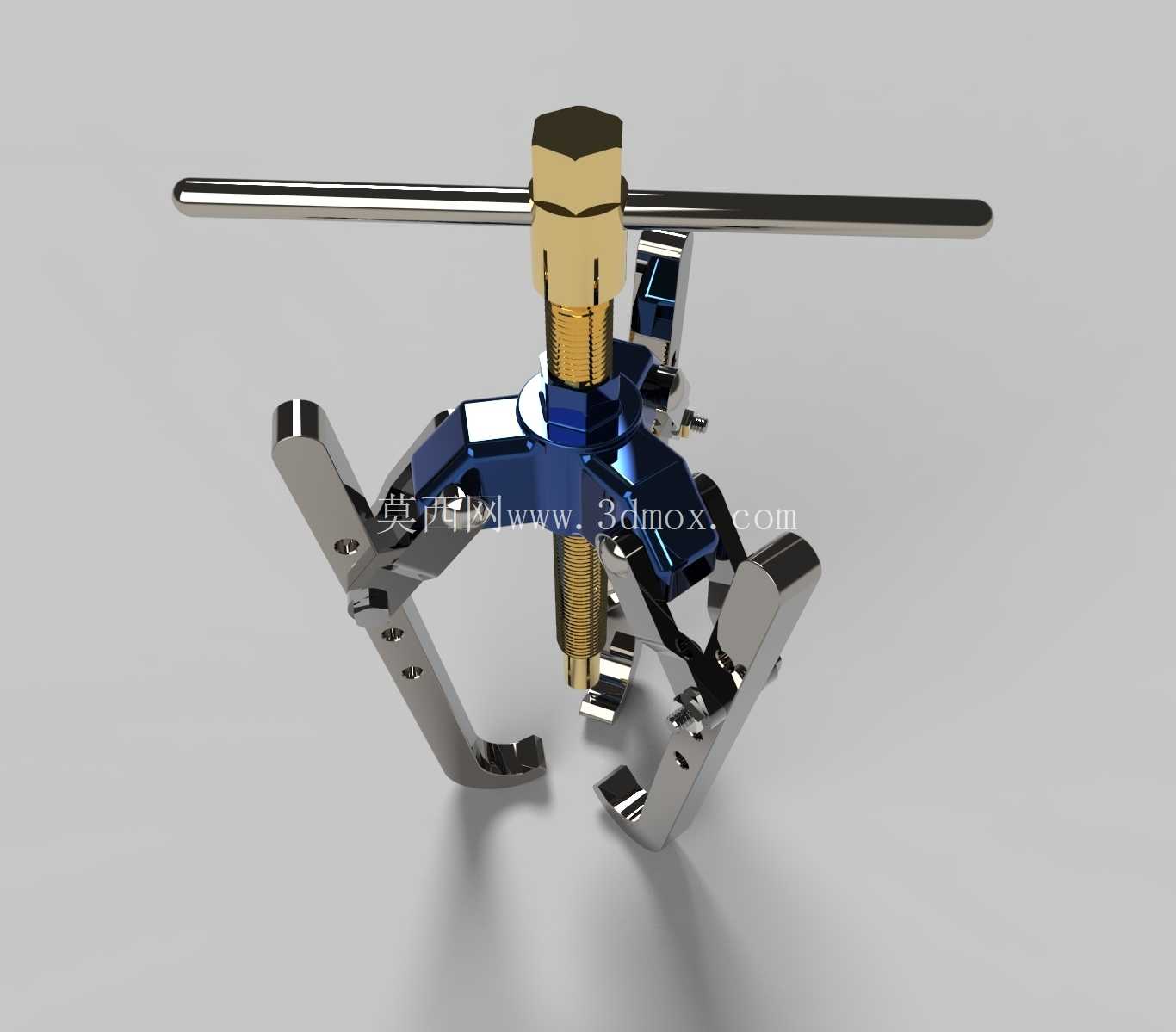

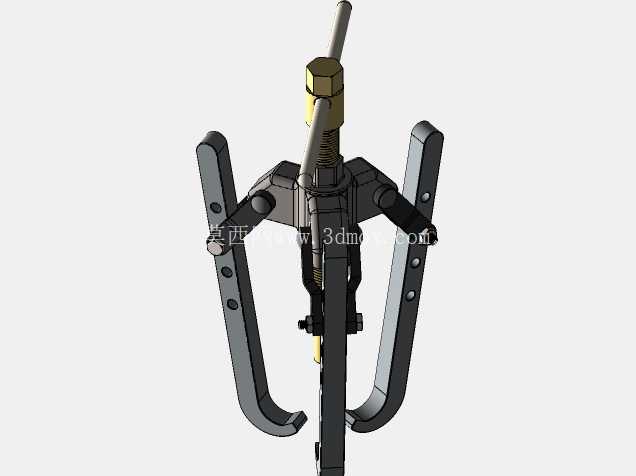

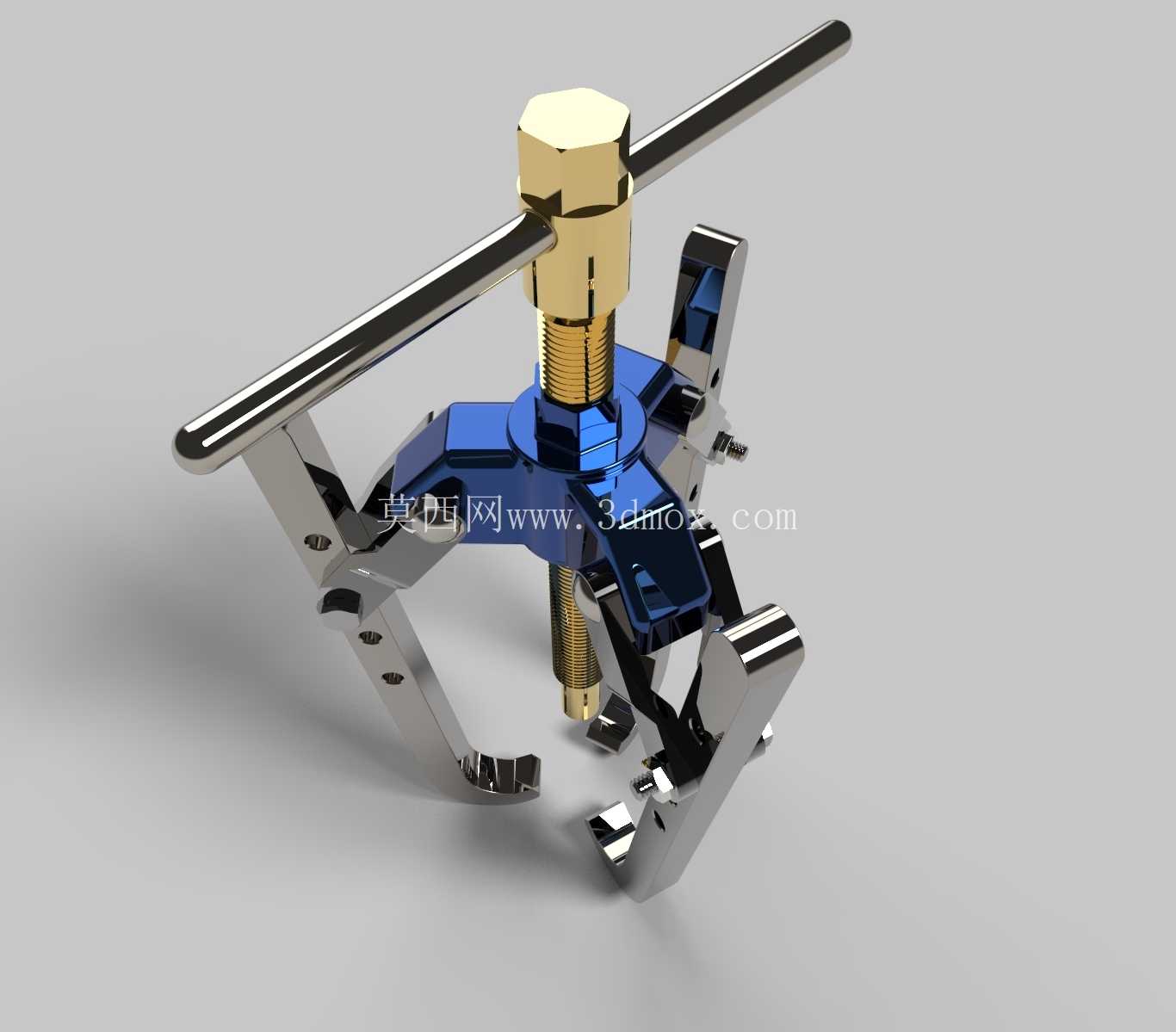

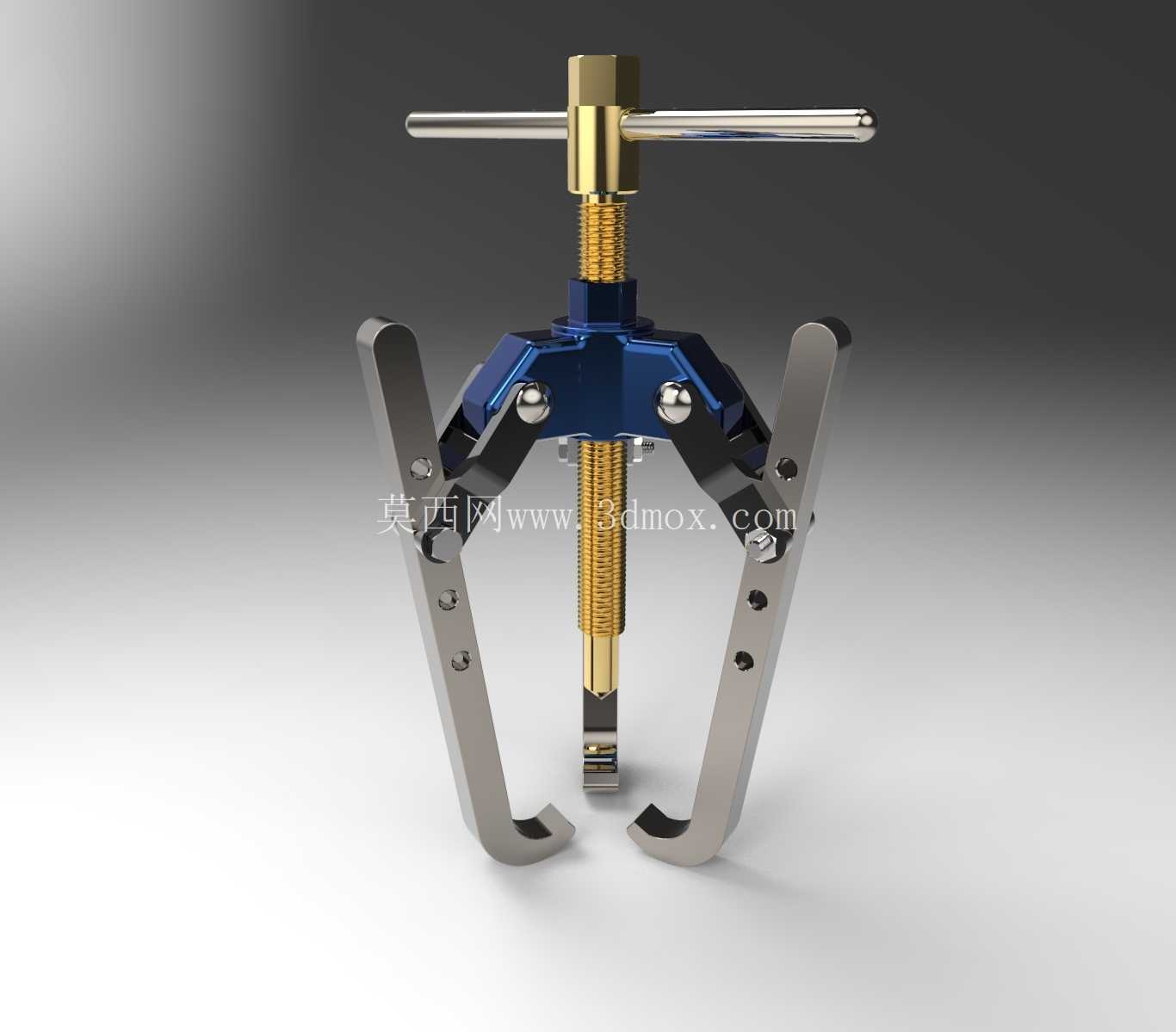

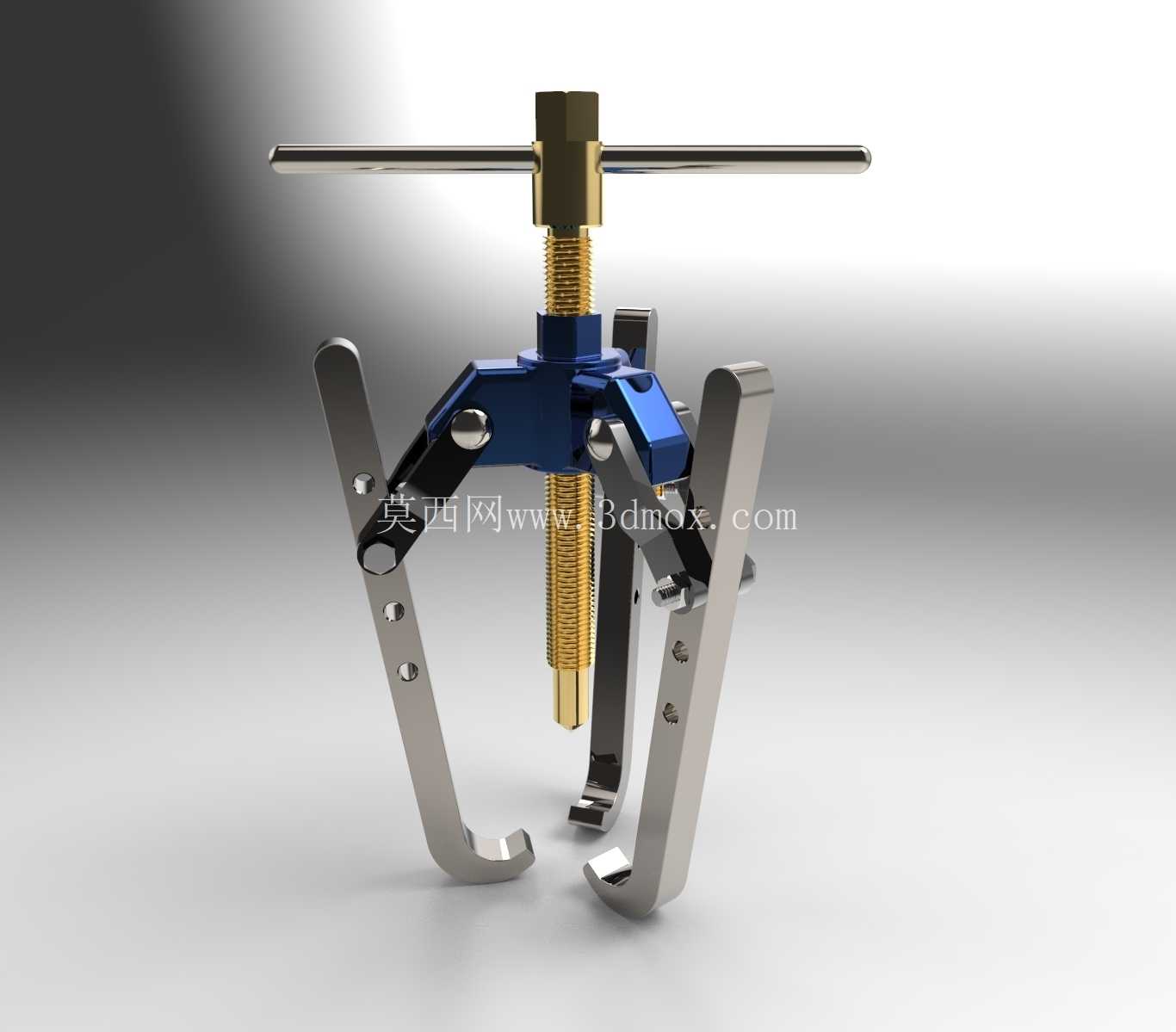

从功能结构来看，整个工具的受力路径经过了明确的优化：顶部的T型横杆是手动施力的输入端，通过杠杆原理放大施加在中心螺杆上的扭矩，螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更好的承重能力和自锁性，不会因为拉力反向作用出现滑牙、回转的问题，旋转过程中能将扭矩平稳转化为轴向的顶推力。中心螺杆的底端做了圆弧顶头设计，作业时顶在轴端的中心孔位置，既能保证顶推过程中整个工具与轴保持同轴，也能避免硬顶造成轴端中心孔的变形。

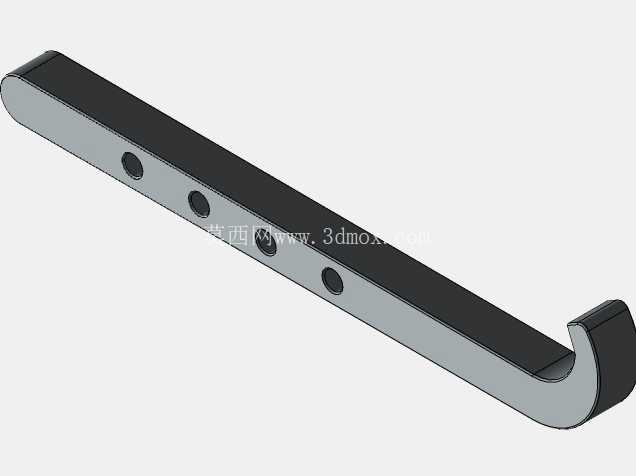

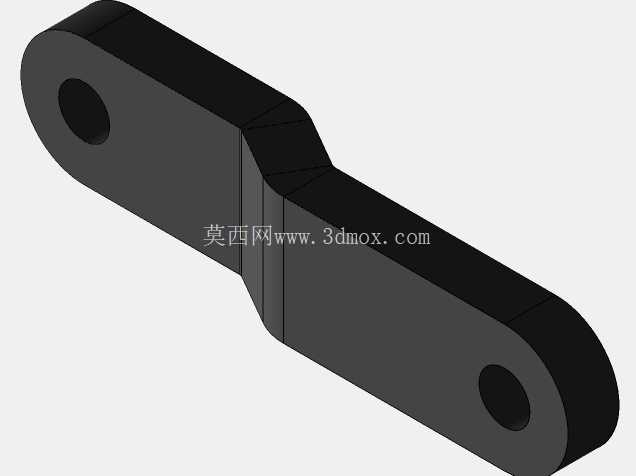

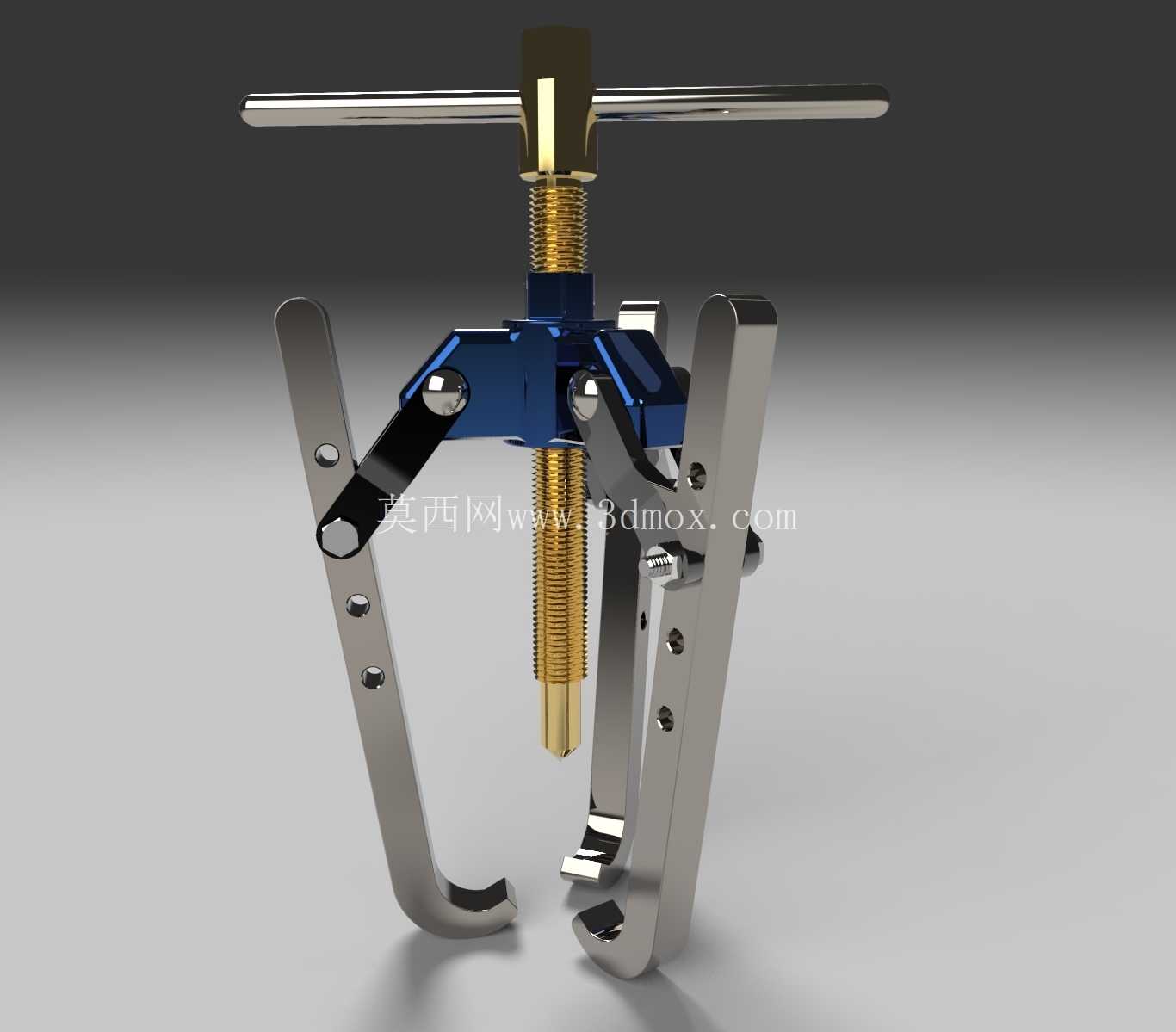

三个均匀分布的拉爪是直接接触待拆零件的部件，爪钩的角度做了内收处理，能够牢牢勾住轴承内圈的下端面，拉爪与中部的蓝色主体支架通过铰接销轴连接，允许爪体在一定范围内开合，适配不同外径尺寸的轴承拆卸需求，常规覆盖的轴承外径范围在30mm到120mm之间，能够满足大部分中小型电机、减速机、输送设备的轴承拆卸需求。支架上的铰接点位置经过受力校核，当螺杆施加轴向顶力时，三个拉爪会同步受到向内的收紧分力，拉力越大爪钩勾住轴承内圈的力就越强，不会出现拉爪滑脱、弹出的安全隐患。

设计过程中重点考虑了现场作业的边界条件：整个工具的最大展开外径控制在160mm以内，能够伸入大部分设备的轴承座空腔内作业，不需要额外拆解周边的附属零件；中心螺杆的有效行程达到80mm，足够将常规厚度的轴承从轴颈上完全拉出，不需要中途反复调整拉爪位置；所有受力部件均采用合金结构钢材质，拉爪和螺杆做了调质加表面淬火处理，表面硬度达到HRC42-48，既保证核心受力部位的强度，不会在大拉力下出现塑性变形，也让爪钩、螺纹部位拥有足够的耐磨性，长期反复使用也不会出现过度磨损。

实际使用时，只需要根据待拆轴承的外径调整三个拉爪的开合角度，将爪钩平稳勾住轴承内圈的受力端面，旋转顶部T型杆让中心螺杆的顶头抵住轴端中心，保持整个工具与轴的同轴度后，匀速转动横杆施加拉力，就能让轴承沿着轴向平稳退出轴颈。相比两爪拉马，三爪的受力点均匀分布在圆周方向，拉拔过程中轴承不会出现偏斜，不会因为单侧受力导致轴承内圈卡在轴颈上，也能避免偏斜带来的轴颈划伤问题。针对部分空间狭窄的作业场景，拉爪的厚度控制在8mm，能够伸入轴承与端盖之间的狭窄缝隙，不需要额外拆除周边的密封端盖就能完成作业，大幅缩减检修的拆解工作量。

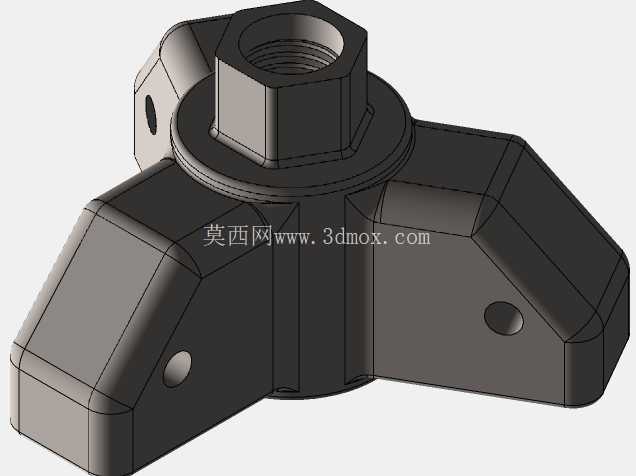

在结构细节上，拉爪的钩头端面做了防滑齿纹处理，接触轴承内圈时能增加摩擦力，避免受力时爪钩向外滑脱；中部的支架主体采用了一体式锻造结构，相比焊接结构拥有更好的整体刚性，大拉力下不会出现支架变形、铰接点错位的问题；T型横杆与螺杆的连接采用活动穿装结构，横杆可以在螺杆顶部的孔内滑动，作业时可以根据现场的操作空间调整横杆的伸出长度，空间狭窄时缩短横杆避免干涉，需要大扭矩时拉长横杆获得更大的力臂，适配不同的作业场景需求。
