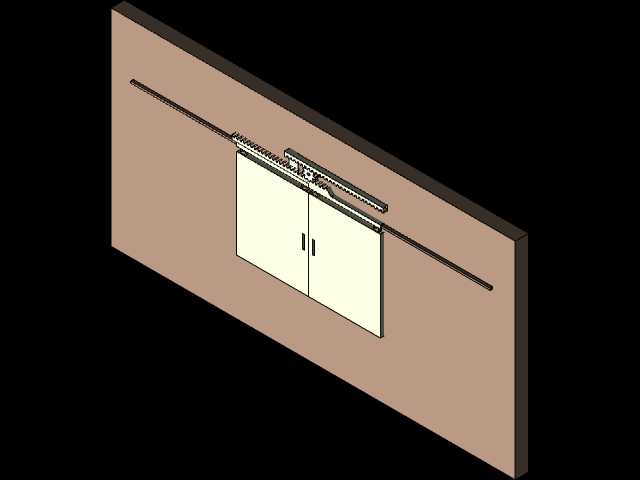

双扇同步平移滑动窗结构三维设计

　　这套同步滑动窗结构，主要适配民用住宅阳台、商用办公隔断、洁净车间观察区等场景的窗体需求，区别于普通推拉窗的独立扇体运动逻辑，其核心是通过内置的同步传动组件，实现两扇窗扇的同步反向开合，避免传统推拉窗单扇移动时的受力偏移、密封胶条偏磨问题。从实际使用维度看，这类窗体在需要快速全开通风、对称开合的场景下优势明显，比如洁净车间的传递观察窗、实验室通风隔断窗，同步运动的结构能保证开合过程中窗体两侧受力均匀，长期使用不会出现扇体下坠、导轨卡滞的问题。设计过程中首先考虑的是安装边界的适配性，整体窗体的安装基面为常规墙体预留洞口，导轨组件采用内嵌式安装布局，上导轨集成同步传动的齿形带与导向滑轮组，下导轨仅做承重导向，避免下轨积灰影响滑动顺畅度，

　　两扇窗扇的单扇宽度可根据洞口尺寸做等比例缩放，常规适配的洞口宽度范围在1200mm至2400mm之间，窗扇高度适配范围在900mm至1800mm，安装时仅需保证上导轨安装面的水平度公差在2mm/m以内，即可保证滑动过程无卡滞。结构设计上，同步传动组件隐藏于上导轨的型材腔体内，同步带与两扇窗扇的连接座分别固定在带体的上下两个平行段，当推动任意一扇窗扇时，传动带带动另一扇窗扇做反向等距移动，开合行程始终保持对称，不会出现两扇窗错位的情况。窗扇的边框采用常规断桥铝型材的通用安装槽口，可直接适配市面常规的中空玻璃、密封胶条配件，不需要单独开模定制配套型材，降低生产落地的成本。导向滑轮组采用偏心可调结构，

　　安装时可通过调整滑轮偏心量来适配窗扇与导轨的间隙，补偿安装面的平面度误差，保证密封胶条的压缩量均匀，提升窗体的密封隔音性能。从结构可靠性角度看，隐藏式的同步传动结构避免了外置传动件积灰、被异物卡滞的风险，传动带采用耐老化的聚氨酯材质，长期使用的拉伸变形量控制在0.1%以内，不需要频繁调整张紧度。日常使用中，用户推动任意位置的窗扇都能实现两扇同步开合，操作力度均匀，不会出现传统推拉窗靠近把手位置易推、远离把手位置卡顿的问题。在三维建模过程中，所有配合面都预留了常规五金件的安装间隙，导轨与墙体的连接孔位按照常规膨胀螺栓的安装间距做了阵列排布，窗扇与传动组件的连接座设计了长圆孔调节位，方便现场安装时调整窗扇的水平位置，抵消施工过程中的洞口尺寸误差。
