齿轮齿条式旋转转往复运动转换机构

　　这套运动转换机构可将连续旋转输入转化为直线往复输出，在轻工送料、纺织机械横动装置、小型自动化工位的直线驱动场景中有着广泛应用，不少需要短行程高频往复动作的非标设备，都会采用这类结构作为核心传动单元，相比气缸直驱的方案，纯机械传动的形式无需额外气源配套，运行节拍完全和输入转速绑定，不会出现气压波动导致的行程误差，在对动作同步性要求较高的多工位联动设备中适配性更强。

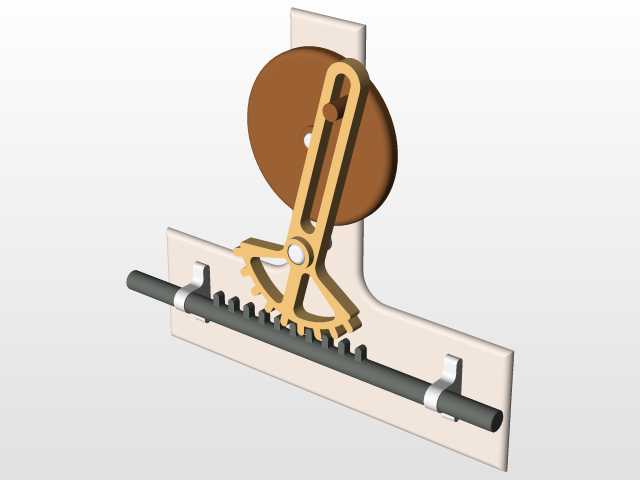

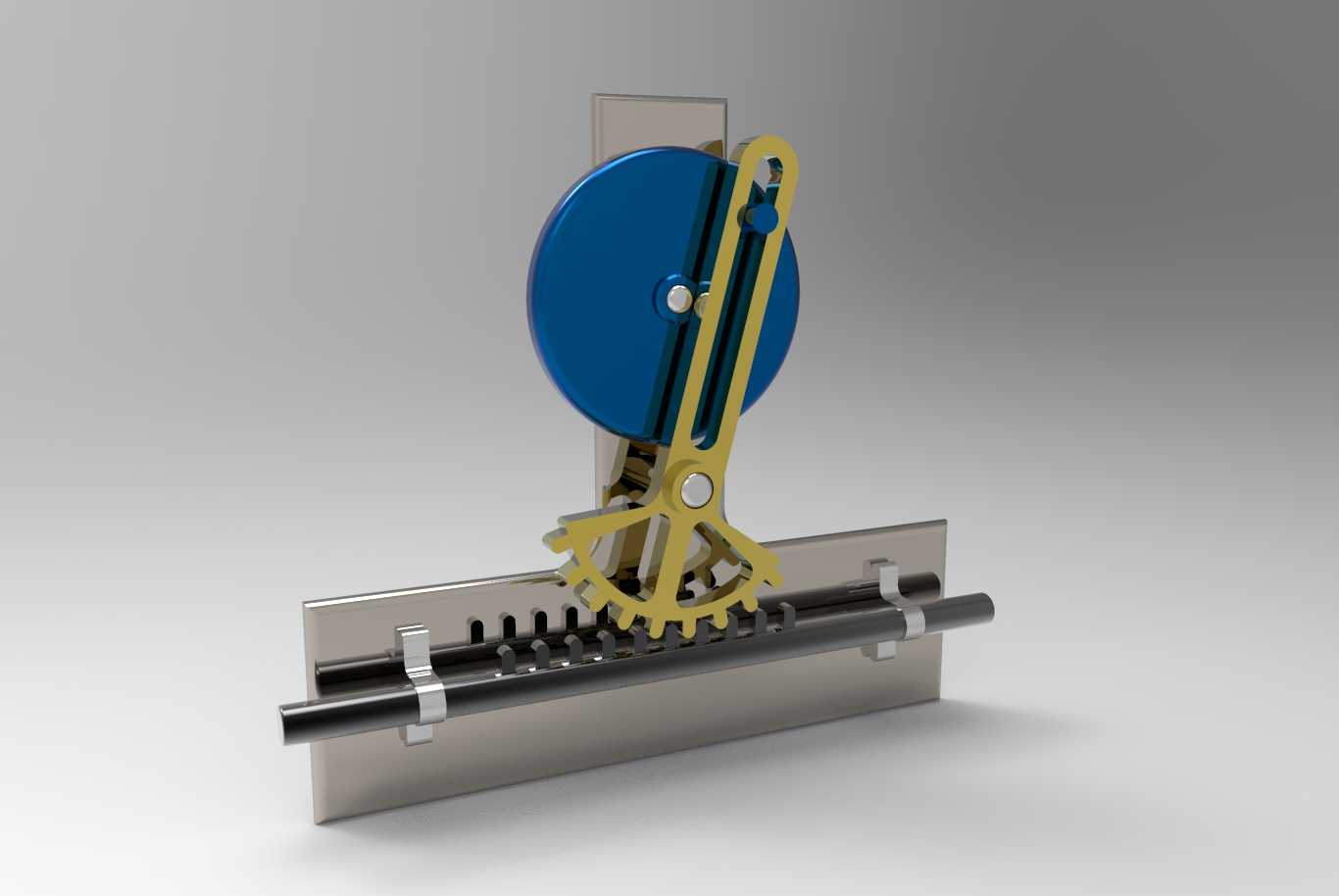

　　从结构组成来看，整套机构以底部安装底板作为承载基准，底板上加工有平行的导轨安装位，配套的光轴导轨通过两端的支撑座固定在底板上，滑动齿条架通过直线轴承套装在光轴上，可沿导轨方向做无卡滞的直线滑动，齿条架的上沿加工有等距直齿，和中间的扇形齿轮段形成啮合配合。上部的旋转圆盘作为动力输入件，圆盘端面偏心位置铰接有传动连杆，连杆另一端和扇形齿轮的摆臂铰接，当圆盘做整周旋转时，会通过连杆带动扇形齿轮绕固定铰点做定角度往复摆动，扇形齿轮的摆动再通过齿面啮合带动下部的齿条架沿导轨做直线往复运动，整套传动链没有冗余的传动环节，动力传递路径短，机械效率可以保持在较高水平。

　　设计这套结构时，首先要确认的是往复行程参数，齿条的直线行程长度由扇形齿轮的摆动角度和分度圆半径共同决定，偏心圆盘的偏心距则直接决定扇形齿轮的摆角范围，设计阶段需要先匹配目标行程，反向推算偏心距、连杆长度、扇形齿轮分度圆直径的参数组合，避免出现传动死点。安装边界方面，底部安装底板需要预留四个固定安装孔，孔位间距要匹配配套设备的安装基面尺寸，输入圆盘的中心轴需要伸出机构主体，方便和驱动电机、手轮等动力源连接，导轨的两端需要预留限位缓冲的安装空间，避免齿条架运行到行程端点时出现刚性撞击。

　　实际应用中，这套机构可以根据负载大小调整齿面参数和连杆的截面尺寸，轻载场景下可以采用工程塑料材质的齿轮齿条降低运行噪音，重载场景则可以更换为合金钢材质并做齿面淬火处理提升耐磨性能，导轨部分也可以根据精度需求替换为直线导轨替代光轴，提升往复运动的直线精度，整套结构的零件加工难度低，没有复杂的异形曲面，普通的铣削、线切割设备即可完成全部零件的加工，装配时只需要保证各铰接点的同轴度、齿轮齿条的啮合间隙在合理范围内，即可长期稳定运行，日常维护仅需要定期在铰接点和啮合面添加润滑脂，就能有效降低磨损延长使用寿命。
