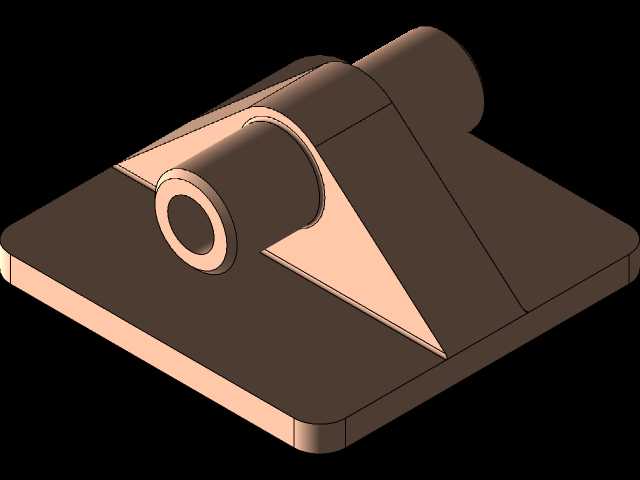

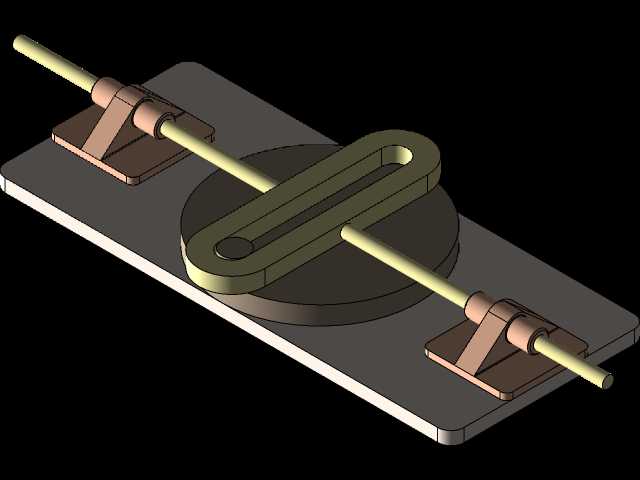

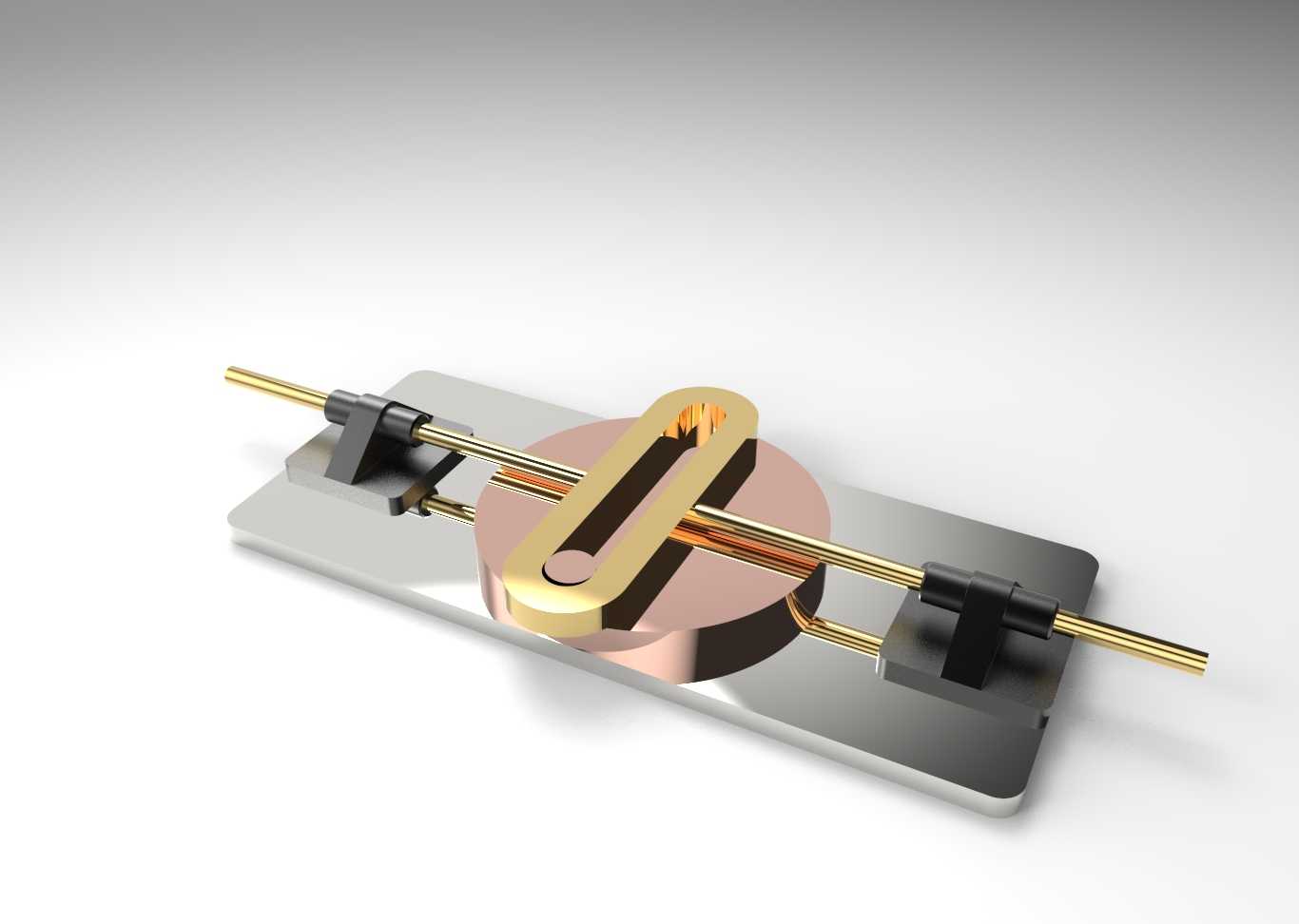

该止动轭机构属于典型的间歇式运动转换部件,核心作用是将输入轴的连续回转运动,转化为从动件的周期性间歇直线往复动作,同时在非动作行程段通过轭体的贴合面实现可靠锁止,避免从动件出现非预期位移。在实际工业场景中,这类结构常被集成到轻工送料设备、工位转位装置、定长裁切机构的传动链路中,相比槽轮、棘轮等传统间歇结构,它的传动冲击更小,运行噪音更低,锁止阶段的定位刚性更优,适合中低速、需要频繁启停定位的工位传动场景。从结构设计逻辑来看,整个机构以平直安装底板作为装配基准,底板上对称布置两组带衬套的滑动支撑座,为贯穿的光轴传动杆提供径向约束,支撑座的安装孔位与底板采用定位销预定位后螺栓锁紧,保证两根平行光轴的同轴度与平行度公差控制在0.
02mm/m范围内,避免滑动过程中出现卡滞。核心的止动轭部件采用腰型槽与偏心驱动销配合的设计,驱动销固定在底部回转圆盘的偏心位置,当圆盘连续回转时,驱动销在腰型槽内滑动,带动轭体沿光轴方向做往复直线运动,当驱动销回转至与光轴平行的上下止点区间时,轭体的圆弧锁止面会与圆盘外圆完全贴合,此时圆盘继续回转不会带动轭体产生位移,实现稳定的间歇停顿。安装边界方面,底板的四个角预留了沉头安装孔,可直接通过内六角螺栓固定在设备的安装基面上,整体装配完成后的外露运动部件无尖锐棱角,滑动配合面均预留了润滑脂加注间隙,日常维护时只需定期在光轴与衬套配合面涂抹锂基脂即可保证长期运行顺畅。设计过程中需要重点控制偏心销的偏心距与腰型槽的长度匹配关系,
偏心距过大会导致驱动销与槽壁的接触应力超标,加速磨损,偏心距过小则会导致轭体的有效行程不足,无法满足工位动作的位移要求;同时轭体锁止圆弧的半径需要与驱动圆盘的外圆半径保持一致,配合间隙控制在0.01-0.03mm之间,间隙过大会导致锁止阶段存在窜动间隙,影响定位精度,间隙过小则会在锁止切换阶段出现卡涩。两根平行光轴的中心距需要与轭体上的两个滑动轴承孔中心距完全匹配,装配时需先预装支撑座调整光轴平行度,再锁紧固定螺栓,避免光轴出现别劲导致滑动阻力增大。
