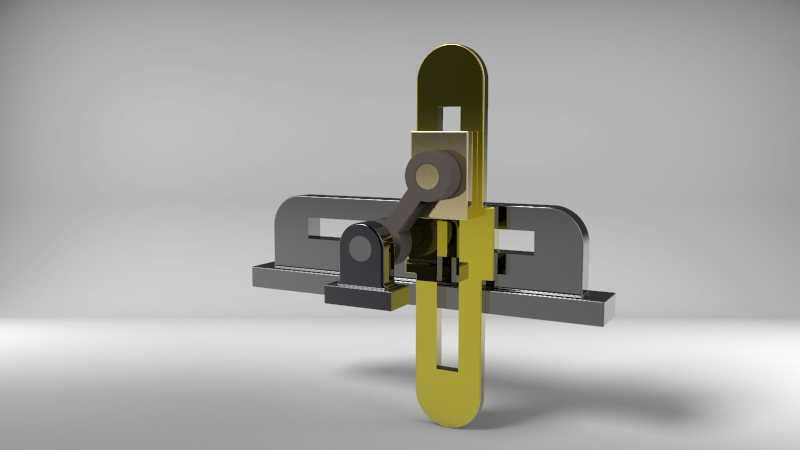

曲柄滑块往复运动传动机构结构模型

　　这套曲柄滑块传动结构，核心是通过曲柄的连续回转运动，经连杆带动滑块完成既定轨迹的直线往复动作，是机械传动领域应用极广的运动转换单元。从实际工程落地场景来看，这类结构常嵌入冲压设备的进给单元、小型机床的往复送料机构、纺织机械的导纱驱动端，甚至部分农用机具的往复作业执行端，核心作用是把电机输出的连续旋转扭矩，转化为作业端需要的直线往复推拉力，不需要额外增设直线驱动源，仅靠回转动力输入就能完成直线动作输出，能大幅简化设备的动力配置逻辑。

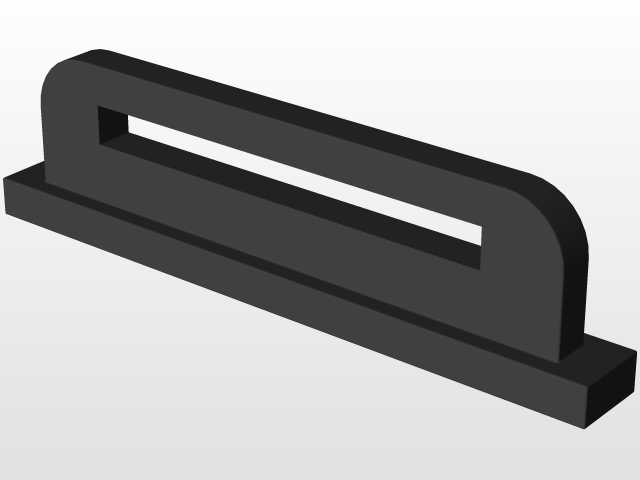

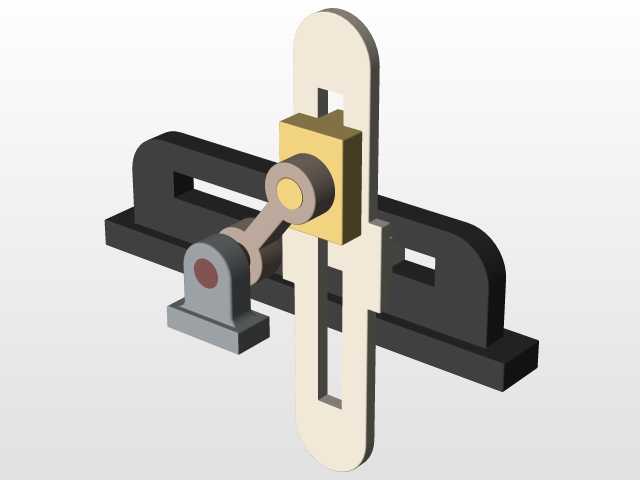

　　从结构设计逻辑来看，整套机构的安装基准是底部的一体式安装底座，底座两侧设置带滑槽的立式支撑座，滑块被约束在支撑座的导向槽内，仅能沿槽体方向做直线位移，导向槽的配合间隙控制在0.02-0.05mm区间，既保证滑块运动顺畅无卡滞，又能避免运动过程中出现横向窜动，保证动作精度。曲柄端通过带座轴承固定在底座一侧的安装凸台上，轴承座的安装面与底座平面做了一体化铣平处理，保证曲柄回转轴线与滑块运动方向的垂直度，避免因安装偏斜导致的运动卡顿、连杆受力偏载问题。连杆两端分别通过铰接销轴与曲柄、滑块连接，铰接位置预留了润滑脂注油通道，长期运行时可定期加注润滑脂降低铰接副的磨损量，延长机构整体使用寿命。

　　从安装边界尺寸来看，整套机构沿滑块运动方向的总长度可根据实际行程需求调整曲柄回转半径，常规适配10-50mm往复行程的作业场景，底座的安装孔位按照标准通用安装间距设置，可直接固定在设备的安装平台上，不需要额外加工转接板。设计过程中需要重点校核曲柄长度与连杆长度的比值，通常将连杆长度设置为曲柄半径的3-5倍，可大幅降低滑块运动过程中的速度波动，让往复动作更平稳，减少运动冲击。同时滑块与导向槽的接触面上可增设耐磨衬板，衬板采用耐磨铜合金材质，磨损后可直接更换，不需要整体更换滑块或支撑座，降低后期维护成本。在实际选型适配时，可根据作业端需要的推拉力大小，调整各铰接销轴的直径、连杆的截面尺寸，保证结构强度满足负载要求，避免大负载下出现连杆变形、销轴断裂的问题。
