止动轭轮式往复运动转换演示机构

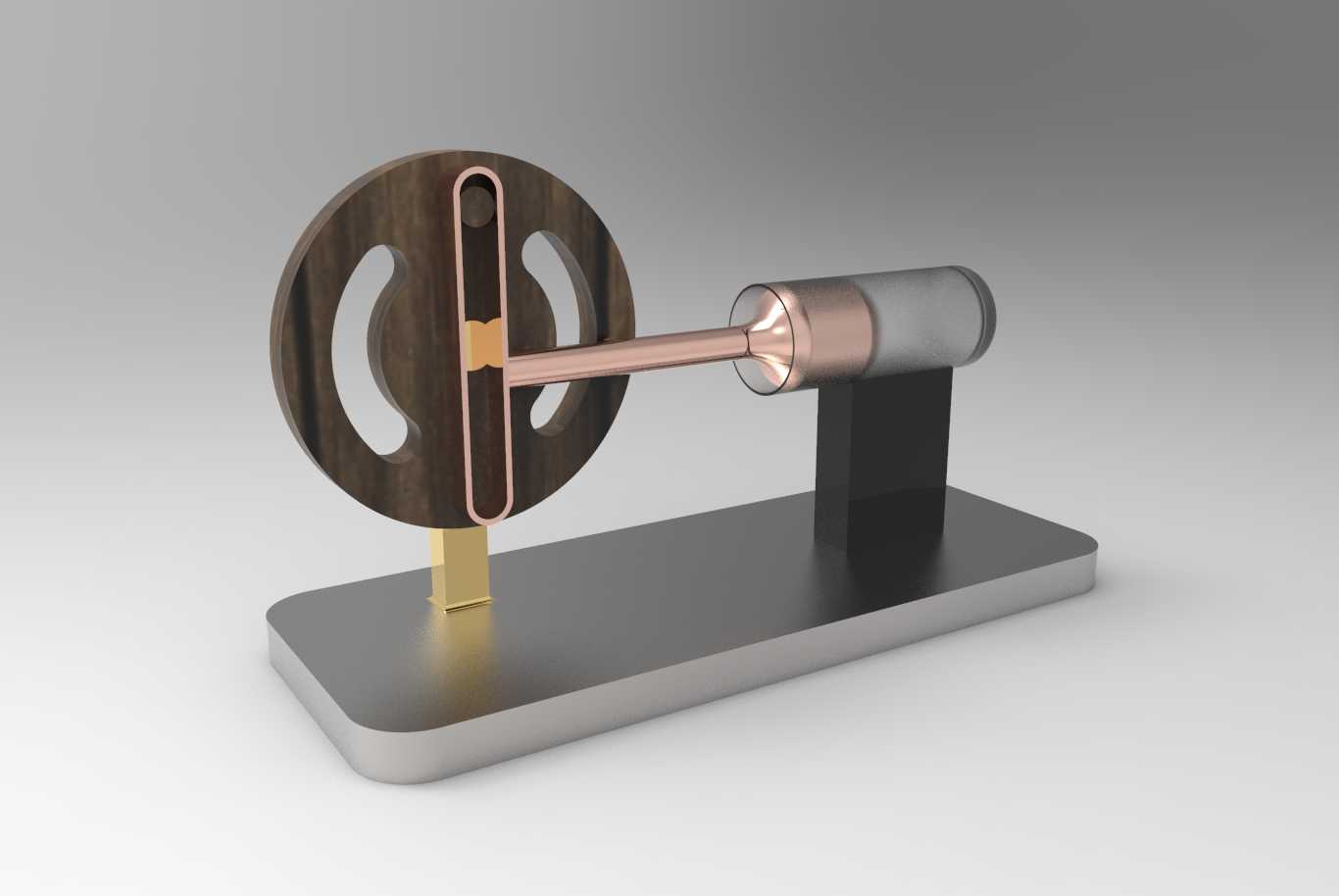

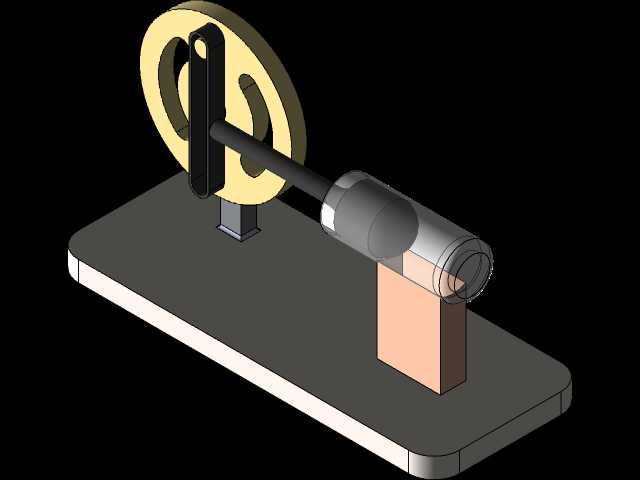

　　该机构属于典型的曲柄滑块类运动转换衍生结构，核心通过带长槽的轭形轮与偏心销的配合，将连续回转输入转化为活塞杆的直线往复输出，常被用于教学演示场景，帮助从业者直观理解无侧隙往复传动的运动逻辑，也可作为小型轻载往复执行机构的原理验证载体。从结构设计逻辑来看，轭轮采用对称开槽的圆盘构型，偏心销嵌入槽内的配合段做了等径光轴处理，滑动接触面预留了合理的间隙量，既避免运动卡滞，也能控制传动过程中的回程误差，相比传统外置导轨的曲柄滑块结构，这种轭式集成设计将导向功能集成在轮体自身，大幅压缩了机构的横向安装空间。安装基座采用一体化平板构型，底部做了圆角钝化处理，轭轮的支撑立柱与气缸模拟组件的支撑座均通过定位凸台与基座连接，装配时无需额外找正同轴度，

　　两个支撑件的中心高经过严格匹配，保证活塞杆的运动轴线与轭轮回转中心处于同一水平面，避免运行过程中出现附加弯矩导致的杆件磨损。实际应用场景中，这类机构可适配小型计量泵、轻载冲压工位的直线驱动单元，在负载不超过50N的工况下，能够实现稳定的连续往复动作，轭轮的偏心距直接决定活塞杆的行程长度，设计时可根据实际行程需求调整偏心销的安装半径，无需改动其余部件的结构尺寸。机构的外形整体呈卧式布局，总长度控制在可适配桌面演示台的尺寸范围内，宽度方向不超过基座的纵深，所有运动部件均做了外露展示处理，没有额外的防护壳体，方便观察每一个运动副的动作过程，活塞杆与轭轮槽的接触位置采用了耐磨衬套设计，长期运行也不会出现槽壁磨损失精度的问题。

　　支撑轭轮的立柱底部做了加厚处理，能够承受轭轮高速回转时产生的径向载荷，气缸模拟件的缸体与支撑座采用过盈配合装配，活塞杆伸出端没有附加额外的负载接口，保留了原理演示的纯粹性，若要投入实际工业使用，只需在活塞杆端部加装对应规格的连接法兰，即可对接不同的执行末端。
