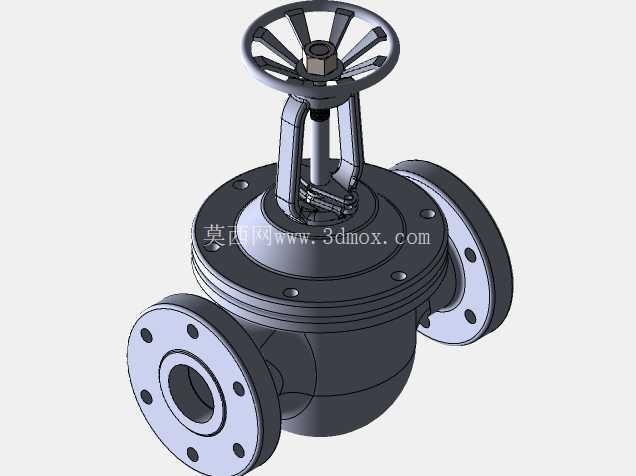

法兰连接手动铸钢截止阀三维结构

这款手动法兰截止阀的三维结构完整还原了工业管线中常用截断类阀门的全部细节，建模过程中完全参照通用工业阀门的实际装配逻辑搭建，可直接用于管线系统的装配干涉校验、阀门操作空间校核以及工艺展示场景。从实际应用场景来看，这类截止阀广泛应用在石化输送管线、市政给排水主管、工业循环水系统、蒸汽输送管网中，核心作用是实现管路介质的截断与导通，相比同口径闸阀，它的密封面受介质冲蚀磨损更小，启闭过程中密封面间无相对滑动，耐磨性能更优，适合需要频繁启闭操作的管段使用。

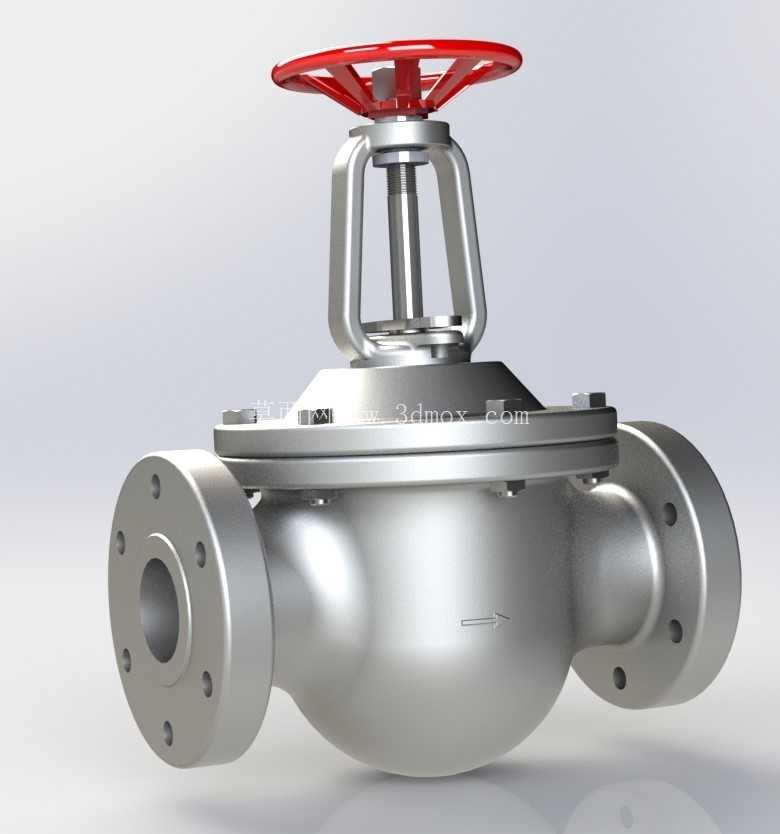

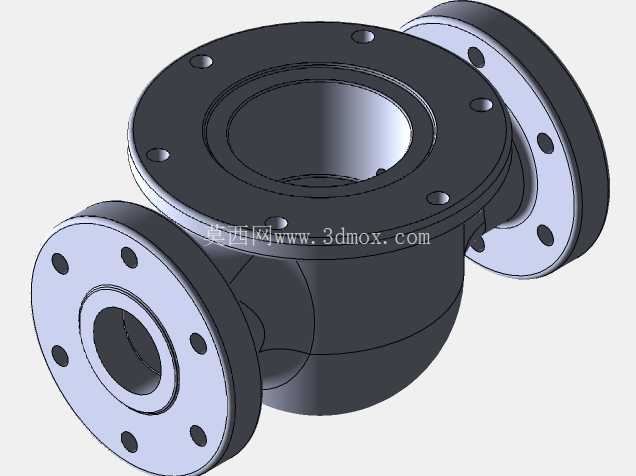

从功能特性来看，该模型还原的是明杆结构截止阀，手轮转动时阀杆做升降运动，操作人员可直接通过阀杆露出高度判断阀门的启闭状态，避免出现误操作。阀体采用直通式流道设计，介质从阀体一侧法兰进入，经过阀座密封面后从另一侧法兰流出，流道内的箭头标识明确标注了介质流向，安装时可直接参照标识确定进出口方向，避免装反导致的流阻增大、密封失效问题。阀体两端的法兰连接结构完全符合通用法兰尺寸规范，建模时保留了法兰端面的密封水线、螺栓孔的分布位置与孔径参数，实际选型装配时可直接匹配对应压力等级的法兰垫片与连接螺栓，无需二次调整安装接口尺寸。

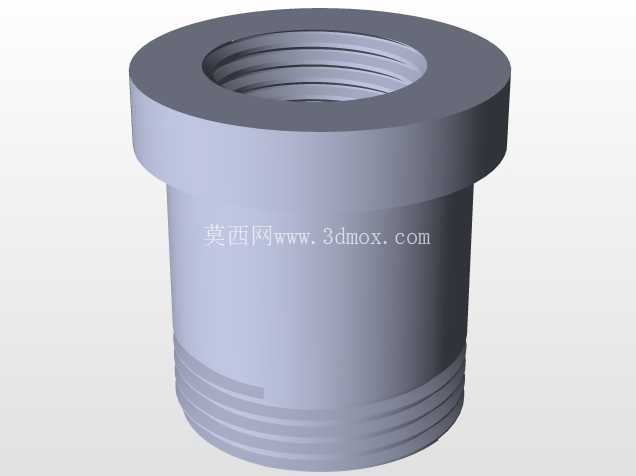

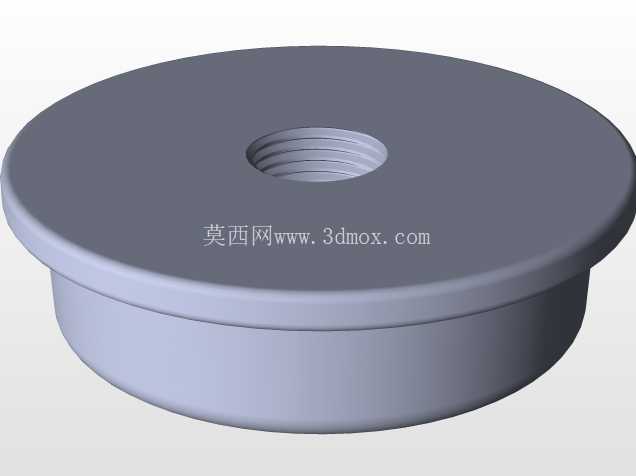

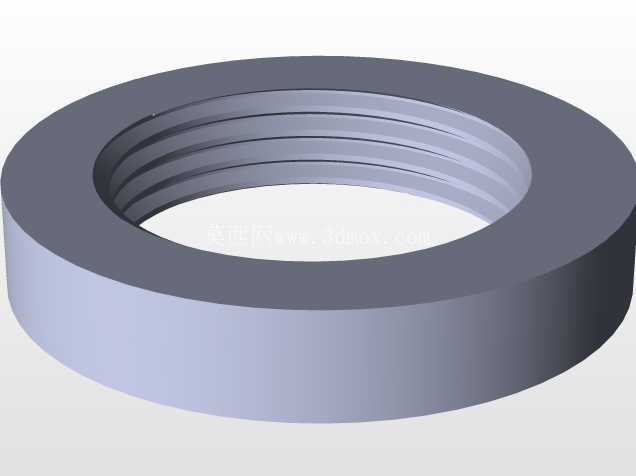

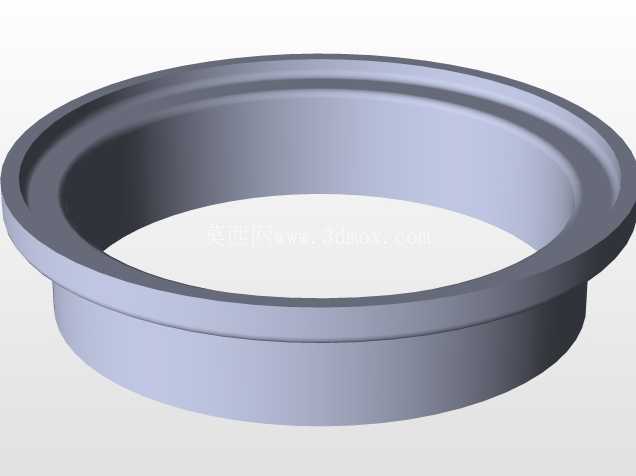

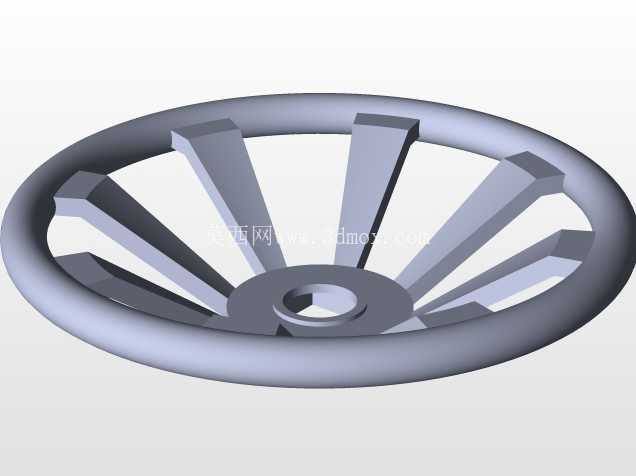

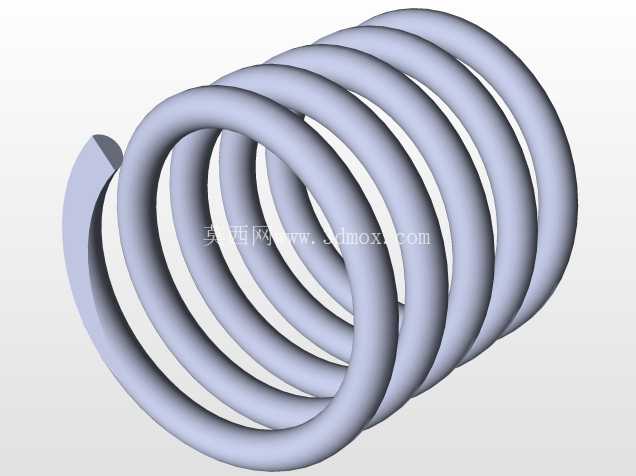

设计思路上，整个模型按照实际装配层级拆分零件，从顶部的红色冲压手轮开始，依次包含手轮固定螺母、阀杆梯形螺纹段、阀杆密封填料压盖、阀体上盖连接螺栓、阀瓣、阀座密封面、阀体本体等独立零件，每个零件的配合公差都参照机械设计手册中阀门类零件的配合要求设置，比如阀杆与填料压盖之间采用间隙配合，保证阀杆升降顺畅无卡滞，阀瓣与阀座密封面采用锥面配合，保证关闭状态下的密封性能，上盖与阀体之间的密封面预留了垫片安装位置，可适配金属缠绕垫、橡胶石棉垫等不同类型的密封垫片。

外形尺寸与安装边界方面，模型按照常用的DN100口径、PN16压力等级的截止阀实际尺寸建模，阀体总高度包含手轮在内约480mm，两端法兰端面间距约350mm，法兰外径为220mm，均布8个M16螺栓孔，手轮外径为200mm，手轮操作时的旋转半径范围内无其他突出结构，安装时需要在手轮上方预留至少200mm的操作空间，方便人员转动手轮完成启闭操作，同时阀杆上升到最高位置时，顶部高出阀体上盖约120mm，管线布置时需要预留对应的竖向空间，避免阀杆上升时与周边管线、支架产生碰撞。

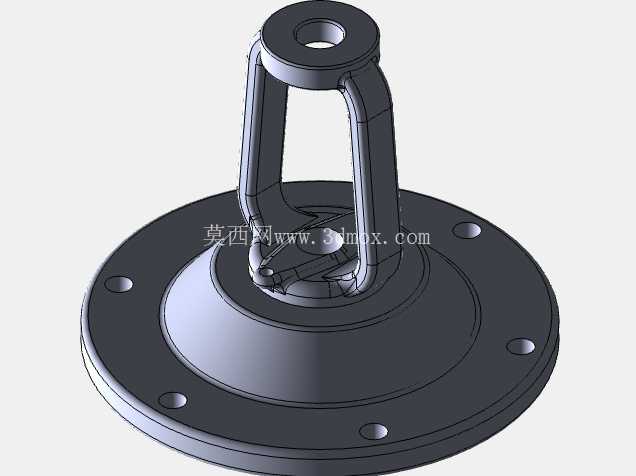

细节结构上，阀体中部的阀盖支架采用一体式铸造成型的Y型结构，两侧的支撑筋完全还原了铸件的壁厚过渡特征，没有出现建模中常见的壁厚突变问题，符合铸造工艺的实际生产要求，阀瓣采用平面密封结构，密封面堆焊硬质合金的位置在模型中做了分层标识，方便后续出工程图时标注堆焊厚度与硬度要求，填料函部分的结构完整还原了填料垫、填料层、压盖的装配顺序，可直接用于指导阀门的装配与维护检修作业。流道部分的内壁做了圆滑过渡处理，没有直角突变结构，可有效降低介质流经阀门时的局部流阻，减少管线运行时的压力损失，阀体底部的排污螺塞位置也做了还原，方便管线检修时排出阀腔内的残留介质。
