带内部流道结构的直动式液压换向阀

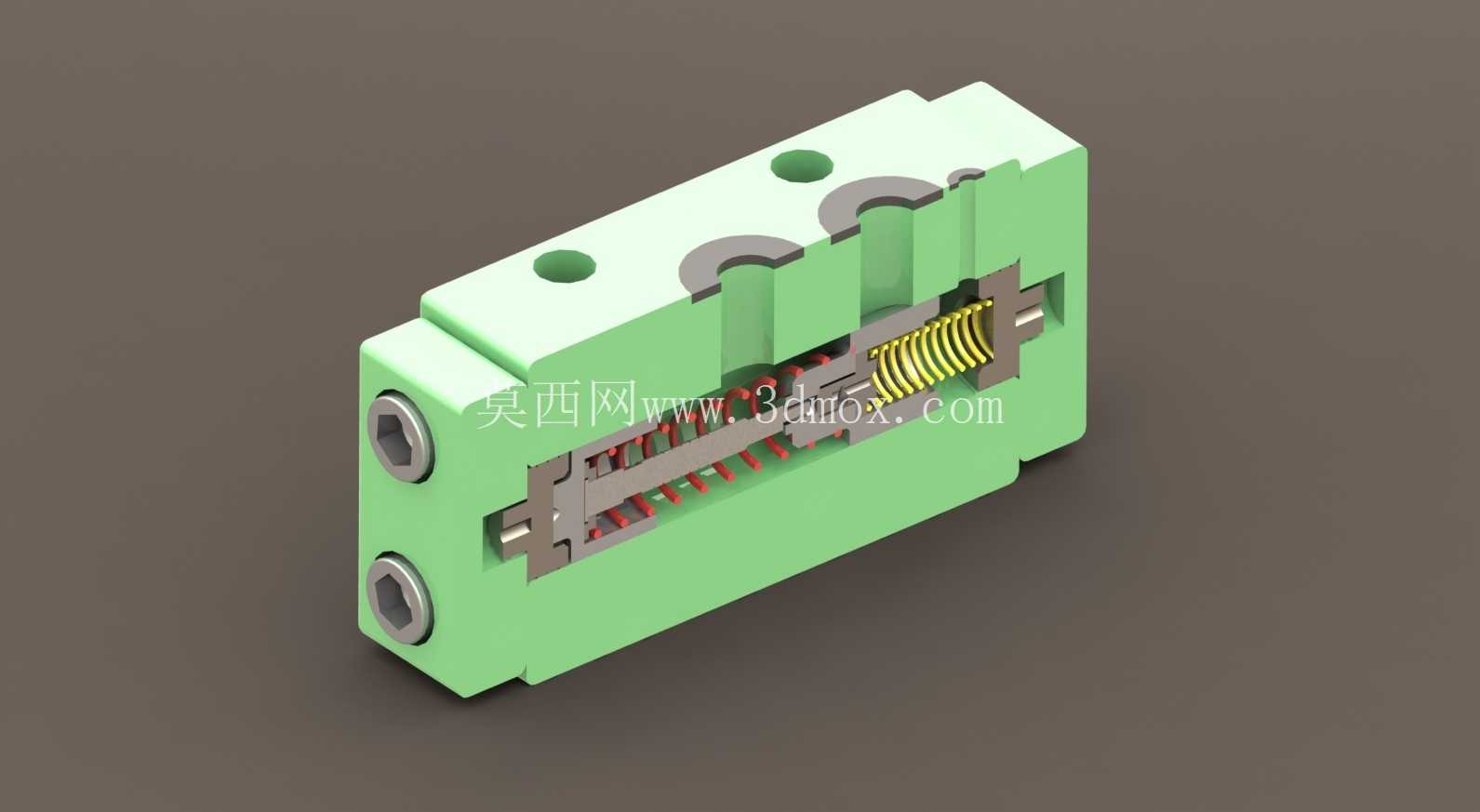

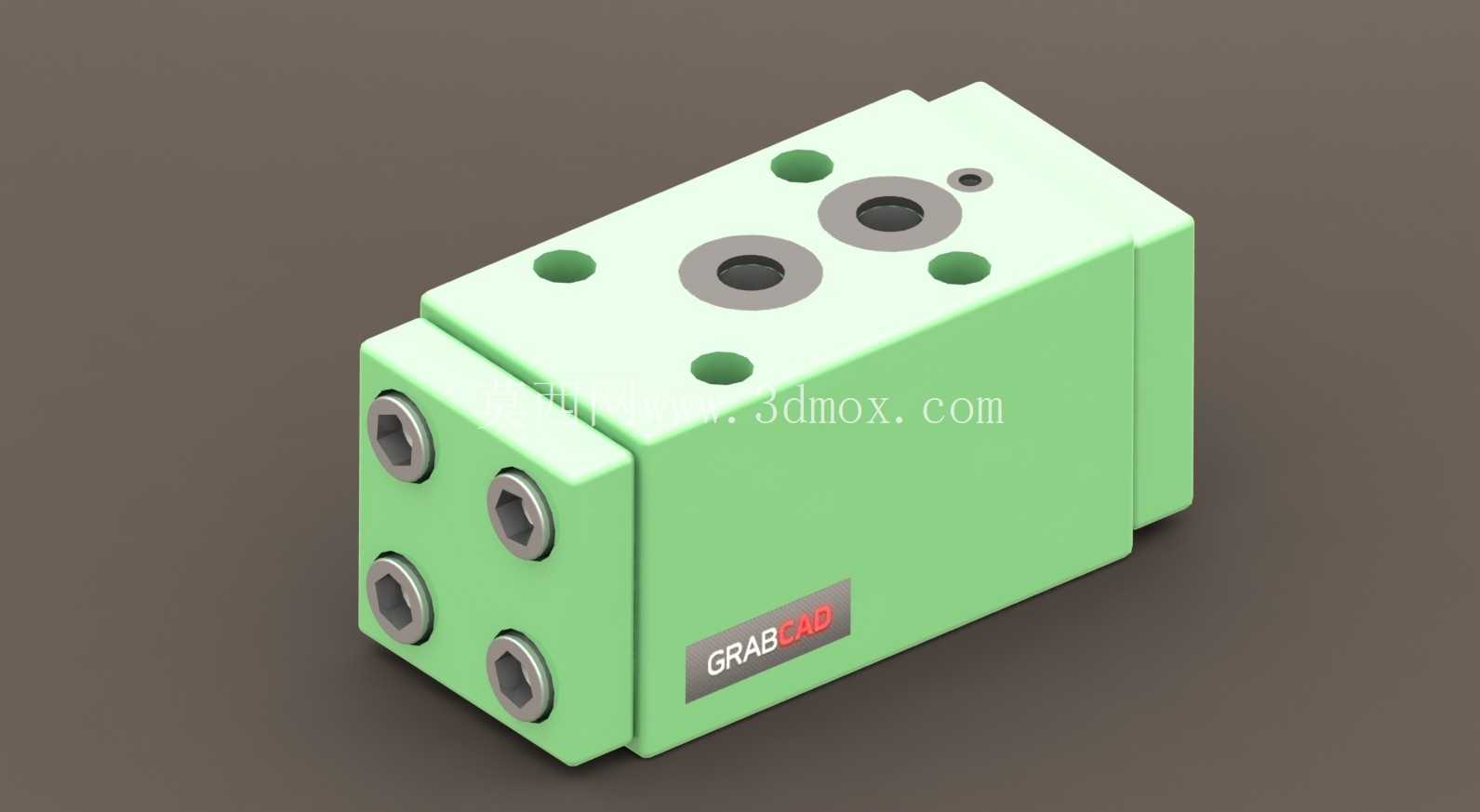

　　这款液压阀的三维结构完整还原了直动式换向阀的内部装配关系，从剖切展示的结构能看到阀芯、复位弹簧、密封组件与阀体流道的配合逻辑，这类元件在液压系统里承担着油路通断、流向切换的核心作用，常见于小型液压站、工装夹具液压回路、工程机械的辅助动作控制单元里。从结构设计来看，阀体采用整体式铣削加工的思路，外部的两个安装孔位对应油路板的对接接口，顶面的两个工艺孔是内部流道加工完成后的封堵位，这种布局能最大限度压缩阀组的安装占用空间，适合在集成阀块上做密集排布。

　　内部的阀芯采用多台肩结构，每个台肩的密封边都做了微小的倒角处理，既可以避免装配时刮伤阀体内壁的珩磨面，也能在阀芯往复动作时减少液压卡紧力，台肩之间的容腔对应不同的油路通口，当阀芯在弹簧力与液压力的作用下轴向移动时，就能实现不同油口之间的连通或切断。复位弹簧采用不等节距的设计，在阀芯处于初始位时能提供稳定的预紧力，避免系统压力波动导致阀芯误移位，当控制端卸压时，弹簧能快速推动阀芯复位，切断对应油路，这种弹簧选型能兼顾动作响应速度与使用寿命，避免长期往复动作出现弹簧疲劳失效。阀体的外部轮廓做了圆角过渡处理，没有尖锐的加工棱角，既可以减少热处理时的应力集中，也能避免装配过程中划伤操作人员或密封件。

　　安装边界上，阀体的两个外接油口采用标准的内螺纹接口，中心距与通径匹配常规的6通径液压阀安装规格，不需要额外做过渡转接板就能直接安装在标准油路块上，阀体的整体厚度控制在窄幅尺寸内，多联阀组并排安装时不会出现空间干涉。在实际应用场景中，这类阀多用于控制小型液压油缸的伸缩动作，比如工装夹具的夹紧松开、小型升降平台的举升下降，也可以作为先导级控制阀用于大流量主阀的控制回路，因为其内部流道的通径设计匹配小流量工况，压力损失控制在较低水平，长时间工作时不会出现过度发热的问题。

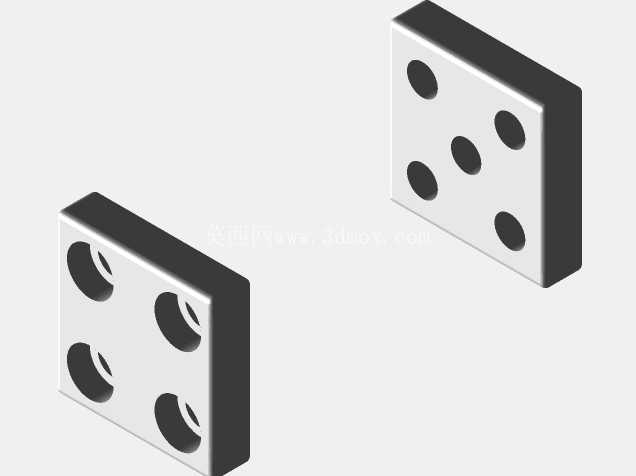

　　设计过程中需要重点关注阀芯与阀孔的配合间隙，间隙过大会导致内泄漏量超标，系统保压性能下降，间隙过小则会增大阀芯动作的摩擦阻力，容易出现卡阀故障，模型里还原的密封槽尺寸、台肩宽度、弹簧安装位的限位结构，都是围绕这个配合精度做的配套设计，弹簧腔的泄油通道也做了隐式流道设计，能将弹簧侧的泄漏油直接引回油箱，避免弹簧腔憋压导致阀芯动作阻力增大。从装配逻辑来看，所有内部组件都可以从阀体的一端完成装配，最后用端盖封堵，这种结构不需要在阀体多个方向做装配开孔，能提升阀体的整体刚性，减少高压工况下的阀体变形量，端盖处的密封件采用径向密封结构，相比端面密封能承受更高的工作压力，在系统压力波动时也不容易出现渗漏问题。
