带金属接头的柔性天然气输送软管结构

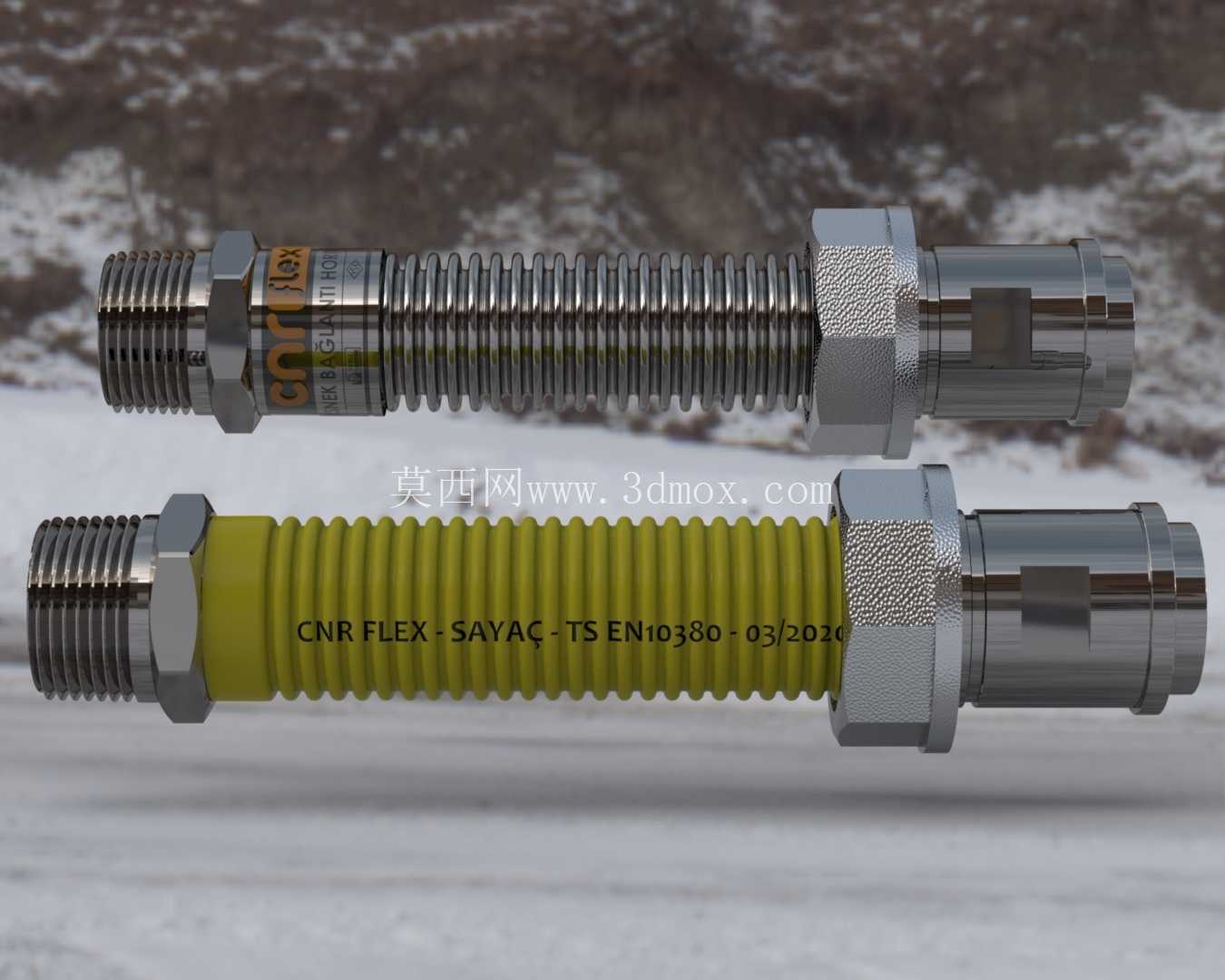

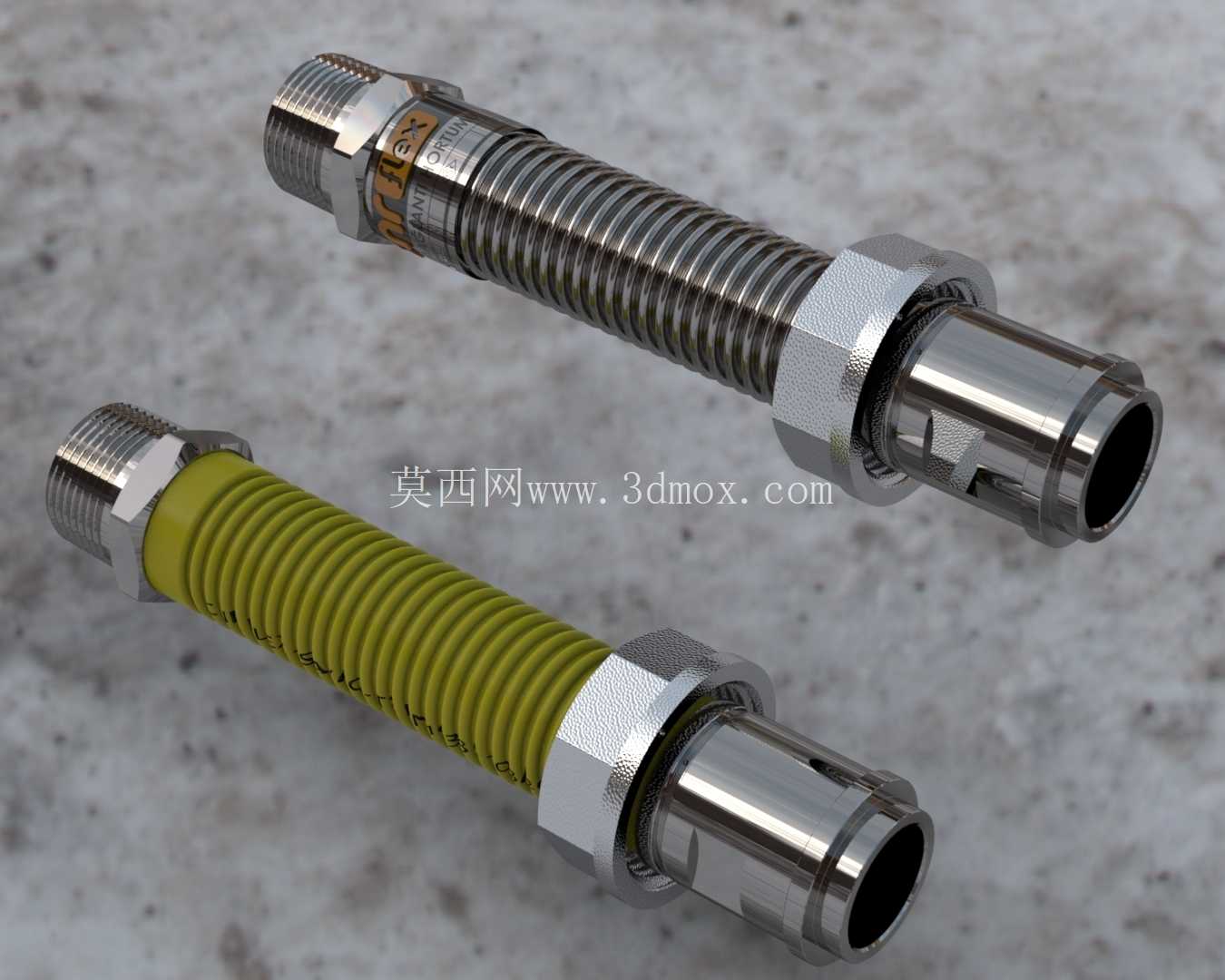

在民用燃气入户、商用厨房燃气管路布设、小型工业燃气设备接驳的场景里，这类带金属端接的柔性软管是解决硬管安装对位偏差、吸收设备运行微幅振动的核心连接件。不同于普通橡胶燃气软管，这款产品的两端采用一体式金属机加工接头，接头外侧加工有标准外螺纹段，可直接与墙面预埋的燃气管道球阀、燃气设备的进气口螺纹适配，无需额外定制转接头，安装时仅需在螺纹处缠绕密封生料带即可完成端面密封，能有效降低现场安装的对位难度，哪怕墙面预埋管路与设备进气口存在3-5mm的轴向偏差或是小角度偏斜，都可以通过软管自身的挠性完成补偿，避免硬管强行对接产生的装配应力，长期使用下也不会因为应力集中导致接口开裂漏气。

从结构设计逻辑来看，这款软管的中间承压主体采用多层复合结构，内层是耐天然气腐蚀的特种橡胶材质，直接接触输送介质，避免燃气中的杂质、硫化物对管路造成侵蚀；中间层夹有高强度纤维编织增强层，用来承受管路内部的燃气压力，避免软管在额定工作压力下出现鼓包、爆裂问题；外层采用耐老化的黄色防护层，一方面符合燃气管路的标识规范，现场布设时能快速与水管、电线管区分开，另一方面可以抵御日常使用中的轻微摩擦、厨房油污溅射，延缓外层材料的老化速度。两端的金属接头与柔性管体的连接位置采用了径向扣压工艺，扣压位置的金属套经过多瓣模具均匀挤压，将管体的增强层牢牢压合在接头的芯轴卡槽内，扣压后的连接处能承受远超额定工作压力的拉脱力，哪怕管路受到意外的轴向拉扯，也不会出现接头脱落、燃气泄漏的风险。

从安装边界来看，两端接头的螺纹规格适配国内主流的家用、商用燃气接口标准，接头的六角扳拧位尺寸符合标准紧固件的扳拧空间要求，使用普通活动扳手即可完成拧紧操作，不需要特殊的专用安装工具。软管的最小弯曲半径控制在合理范围内，布设时不需要刻意预留过大的弯曲空间，在橱柜内部、设备后侧这类狭窄安装空间里也能完成布设，同时弯曲状态下不会出现管腔折扁、通气截面积减小的问题，能保证燃气输送的流量稳定。接头的端面密封面采用平面密封结构，配合螺纹连接的密封方式，双重密封结构能有效避免微漏问题，适配城镇燃气的低压输送工况，日常使用中不需要频繁维护，仅需在定期安检时检查接口位置是否有松动、管体外层是否有破损即可。

在实际选型应用中，这类柔性软管不能用于高压燃气长距离输送，仅适合终端设备与固定管路之间的短距离接驳，布设时要避免靠近明火高温区域，不能被重物挤压，也不允许埋入墙体、地面内部暗敷，所有连接位置都要留设在可检查的位置，方便日常安检排查隐患。建模过程中需要重点还原两端金属接头的螺纹细节、扣压位置的压痕纹理、中间管体的波纹状柔性形态，以及管体表面的标识刻印细节，保证模型在做管路装配模拟、安装场景演示时能准确还原实物的装配关系，不会出现干涉、对位不准的问题。
