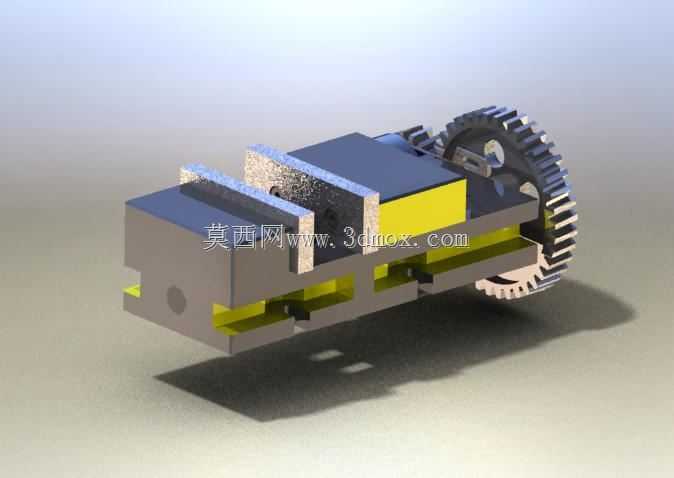

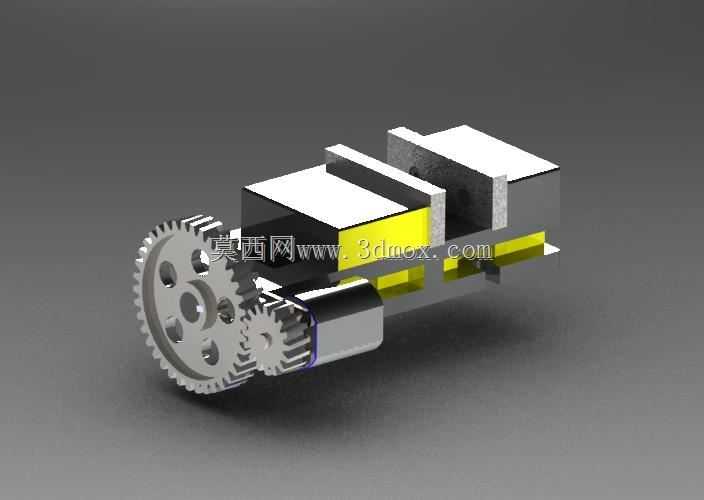

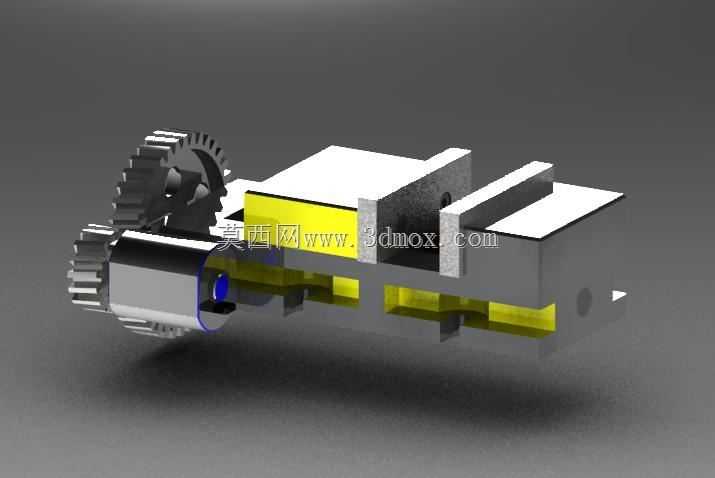

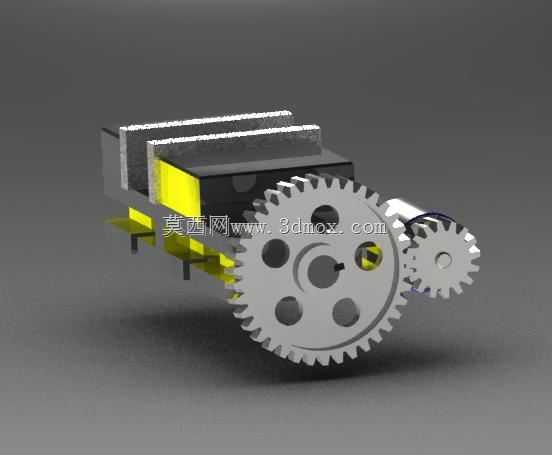

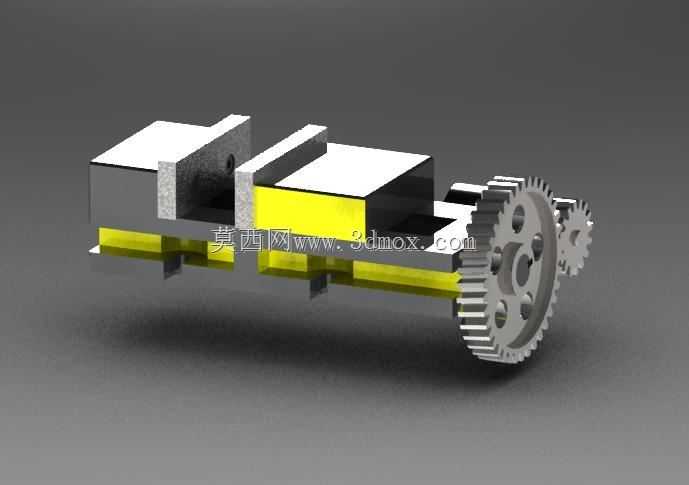

电机驱动齿轮传动式电动夹持虎钳结构

在精密零件加工、小型工件装配、自动化生产线上下料工位中，传统手动虎钳需要操作人员反复旋拧丝杠完成夹紧动作，不仅装夹效率低，夹紧力一致性差，在批量加工场景下还会大幅增加操作人员的劳动强度，遇到狭小操作空间时手动操作的可达性也会受到明显限制。这款电动虎钳采用电机直连齿轮减速传动的结构方案，从动力输入到夹紧输出的传动路径短，没有冗余的传动环节，动力损耗控制在较低水平。设计过程中优先考虑了装夹力的可控性，通过齿轮组的减速增扭作用，将电机的高转速低扭矩输出转换为钳口的低行程大夹紧力输出，能够适配不同材质工件的装夹需求，针对薄壁铝件、塑料件等易变形工件，可以通过控制电机输入参数调整夹紧力，避免装夹变形导致的零件报废，针对钢件、铸铁件等硬质工件则可以输出足够的夹紧力，避免切削过程中工件移位导致的加工超差。从结构布局来看，驱动电机内嵌在虎钳本体的腔体内，没有外凸的动力部件，整体外形规整，安装边界与同规格手动虎钳保持一致，可以直接替换现有工作台面上的手动虎钳，不需要额外改动工作台的安装孔位，也不会占用过多的工作台操作空间。传动部分采用两级圆柱齿轮传动，大齿轮与钳身的进给部件联动，小齿轮直接压装在电机输出轴上，齿轮啮合间隙控制在合理范围内，既保证传动过程无卡滞，也避免反向间隙过大导致的钳口窜动。钳口部分采用平行式夹持结构，活动钳身的导向面经过适配设计，开合过程中始终保持与固定钳口的平行度，夹持行程覆盖常规小型零件的装夹尺寸范围，不需要频繁调整钳口初始位置。在实际应用场景中，这款电动虎钳既可以单独安装在普通钳工工作台、小型钻铣床、台式攻丝机上作为手动装夹的升级替代部件，也可以集成到小型自动化加工单元、非标装配设备中，通过电信号控制夹紧与松开动作，配合机械手完成自动上下料的全流程作业，不需要人工介入装夹环节。结构设计上没有采用复杂的液压、气动元件，不需要额外配置气源、液压站等辅助动力源，只需要接入对应规格的电源即可工作，维护成本更低，也不存在液压油泄漏、气动压力波动影响夹紧力的问题。齿轮传动部分预留了润滑脂填充空间，日常维护只需要定期补充润滑脂即可保证传动顺畅，没有易损的易耗部件，长期使用的稳定性更有保障。钳身主体采用一体化的结构布局，受力部件的壁厚经过受力校核，在满负载夹紧状态下不会出现钳身形变，保证装夹精度的长期稳定性。
